FRANÇAIS
15
Il est très important que les tuyauteries d'aspiration et d'impulsion possèdent de grands supports indépendants et
qu'elles soient bien fixées afin que la pompe ne supporte pas leur poids ni les vibrations produites par le passage
du débit d'eau par ces tuyauteries. Au cas où l'on installerait une tuyauterie d'impulsion de grande longueur, nous
conseillons l'installation d'un clapet de retenue afin d'éviter que le coup de bélier produit par le retour de l'eau à
l'arrêt de la pompe ne provoque pas de dommages.
Au cas où on utiliserait des tuyauteries de type flexible, on choisira de préférence celles de type non comprimables.
Au moment de réaliser les connexions à la pompe on devra toujours utiliser des raccords parfaitement propres, avec
un filetage en parfait état et on assurera l'étanchéité seulement avec du ruban de TEFLON (ne pas utiliser de colles
ou de produits similaires); le serrage de ces raccords devra se faire lentement et en faisant très attention à ne pas
dépasser le filetage interne du corps de la pompe.
8. CONNEXION ÉLECTRIQUE
Avant d'effectuer n'importe quelle manipulation sur la partie électrique du moteur, s'assurer que
l'alimentation du courant électrique a été déconnectée.
La protection du système doit être basée sur un interrupteur différentiel (Ifn = 30 ma). IL EST ÉGALEMENT
NÉCESSAIRE DE RÉALISER UNE BONNE CONNEXION À LA TERRE ; il faut en particulier s'assurer que la borne de mise
à la terre soit connectée au conducteur jaune/vert du câble d'alimentation. De plus, il faut utiliser un conducteur
de mise à la terre plus long que les conducteurs de phase, afin d'empêcher sa déconnexion immédiate en cas de
traction.
Tous nos moteurs Monophasiques comportent une protection thermique incorporée qui agit en déconnectant la
pompe en cas d'augmentation de la température du moteur par surcharge et qui la connecte de nouveau une fois
que la température est redescendue à des niveaux normaux.
Pour les versions Triphasiques, l'usager doit prévoir une protection adéquate selon la norme en vigueur.
Il est indispensable de connecter la pompe à la prise de masse ou de terre.

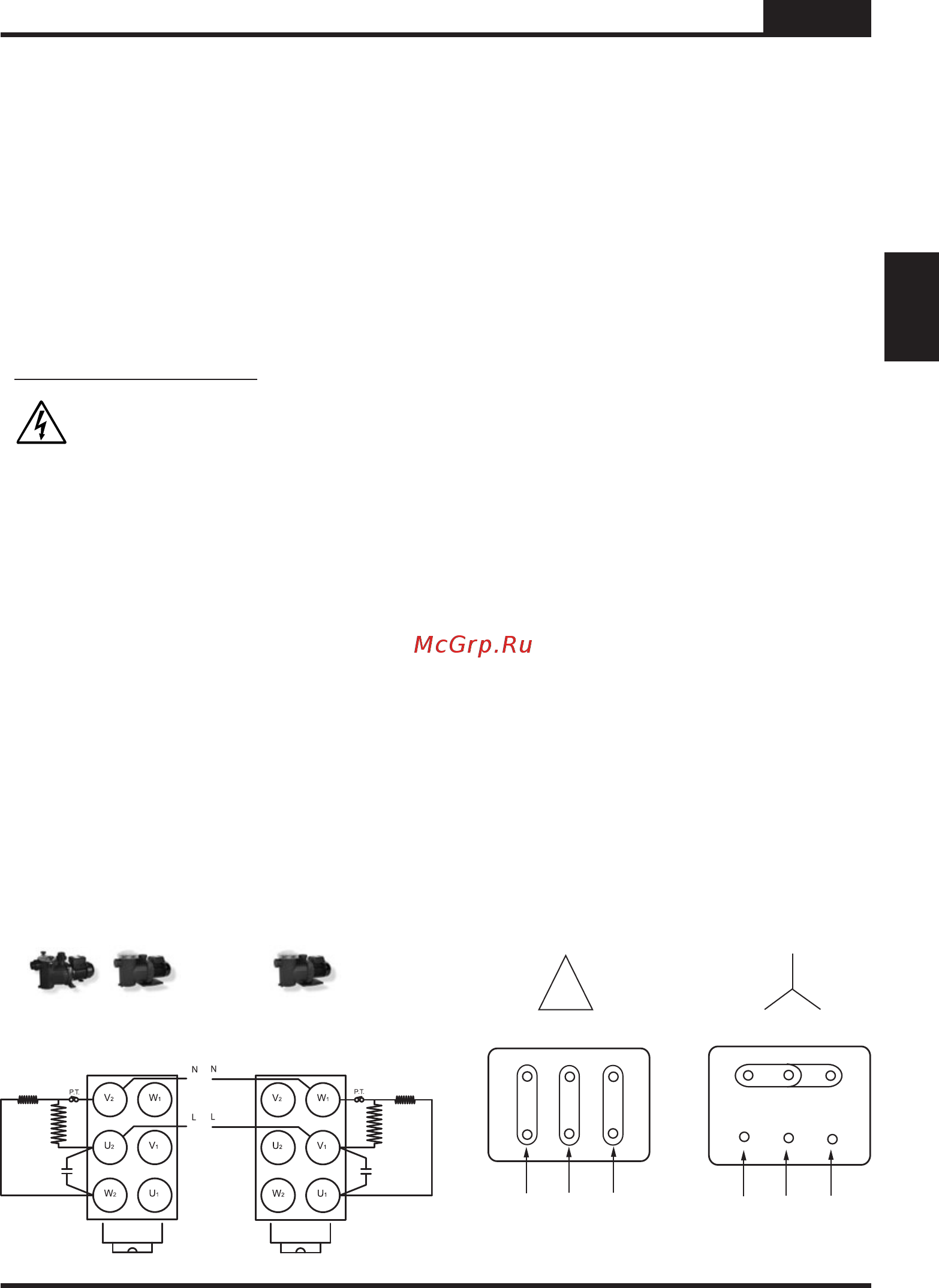

Pour effectuer la connexion électrique sur les bornes de la pompe il faudra suivre le schéma suivant.
L'utilisation n'est permise que si l'installation électrique dispose de protections de sécurité conformes aux normes
de sécurité pour les personnes, en vigueur dans le pays où le produit est installé.
FRANÇAIS
1~
3~
230 V
400 V
R
S
T
W2
U2
V2
W1
V1U1
W2
U2
V2
W1
V1
U1
R
S
T
0,50 HP
0,75 HP
1,00 HP
1,50 HP
2,00 HP
3,00 HP
Manual Optima + Winner 2010_Neutre pestanyes correcte 05/04/12 14:26 Página 15
