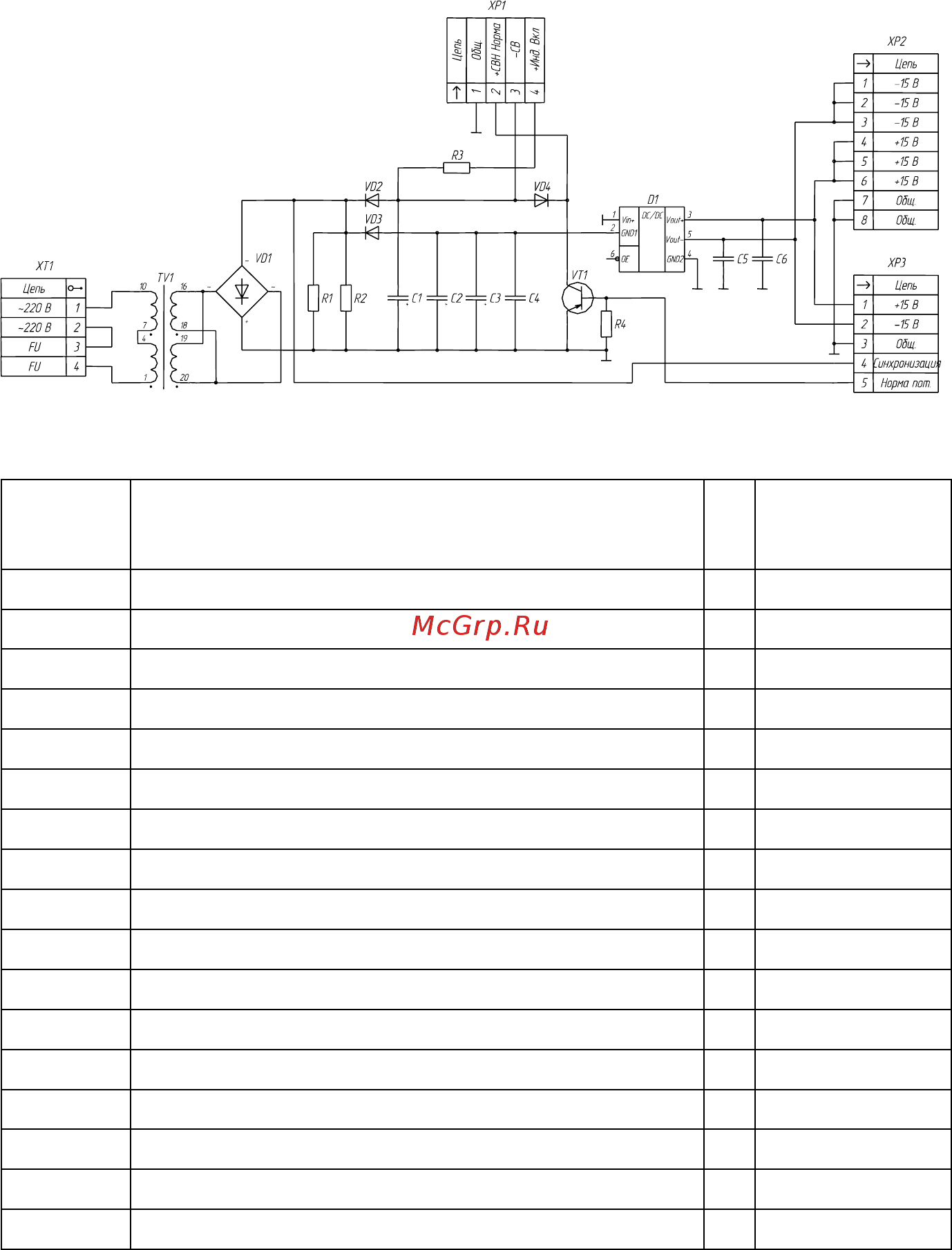

Энергомера В-ОПЕ-М2 серия В [3/20] Блок источников питания бип 3м схема электрическая принципиальная и перечень элементов

  

(обязательное)







Поз.

обозна-

чение

Наименование

Кол.

Примечание

Конденсаторы

С1…С3

К50–68–63 В–470 мкФ ±20% ЕВАЯ.673541.003 ТУ

С4…С6 06032R104K9BB0D 3 PHYCOMP

Модуль питания МПВ10СС 6589-014-40039437-99 ТУ

1 ИРБИС

Резисторы

R1, R2 9C25121W2201JKHFT 2 PHYCOMP

R3 9C25121W3301JKHFT 1 PHYCOMP

R4 9C08052A2201JLHFT 1 PHYCOMP

TV1 Трансформатор ТП-4-27 АКДП.671110.016 ТУ 1

VD1 Диодный мост DB105S 1 DC Components

VD2, VD3 Диод SUF4007 2 Diotec Semi.

VD4 Диод LL4148 1 Vishay

VT1 Транзистор BCX51 1 Philips

XP1 Вилка WF-4 1 Бурый Медведь

XP2 Вилка WF-8 1 Бурый Медведь

XP3 Вилка WF-5 1 Бурый Медведь

XT1 Клеммник винтовой KAR301-021-12 2 Karson
