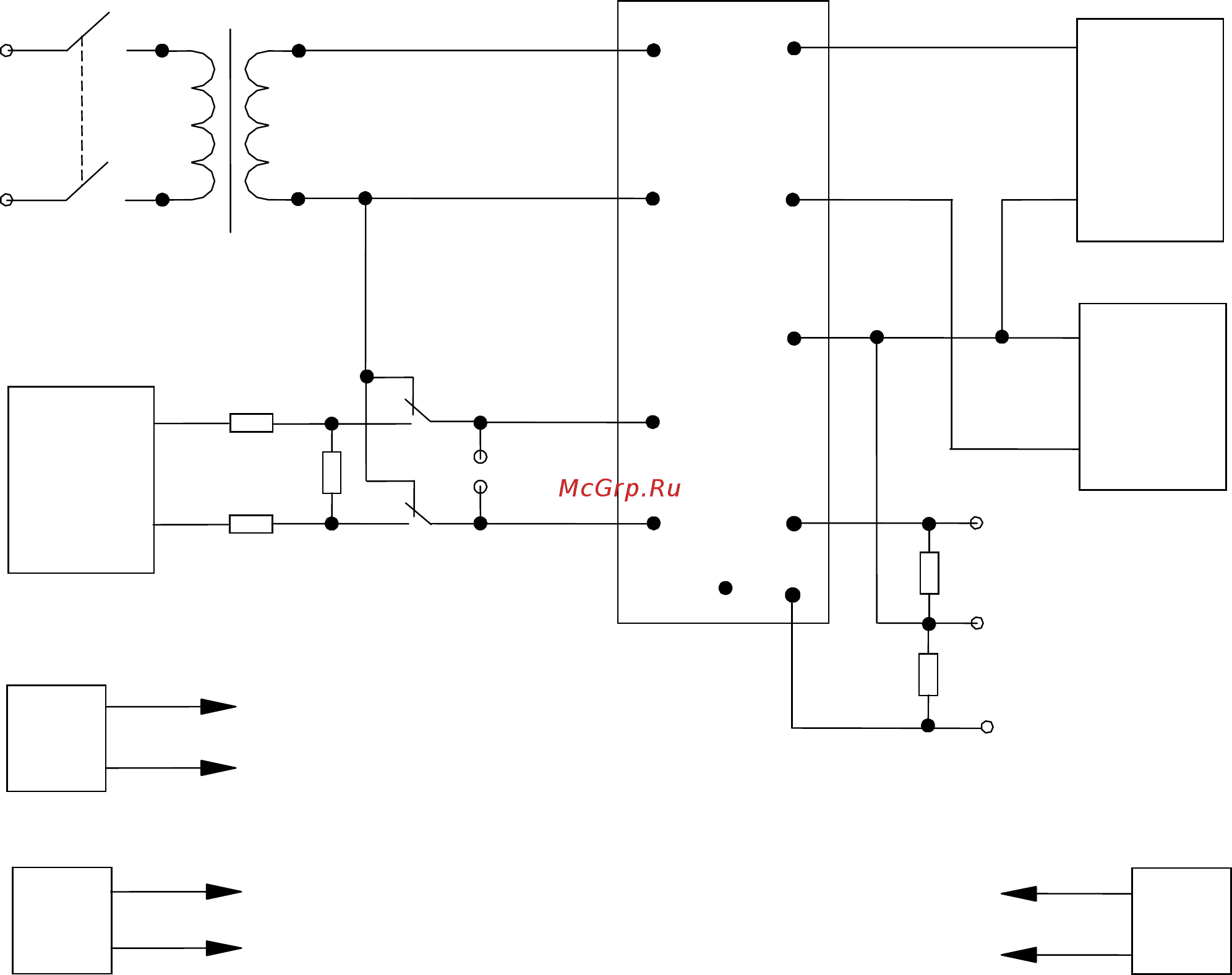

А1,А2,А3 - блок питания БП-29;
А4 - вольтметр Щ-301;
А5 - частотомер Ч3-54;
А6 - осциллограф С1-65;
А7 - датчик (проверяемое изделие)
R1,R2 - резистор С2-23-2,0-2,0 кОмϒ5%;
R3 - резистор С2-23-2,0-10 Омϒ5%;
R4 - резистор С2-23-2,0-10кОмϒ5%;
R5 – резистор С2-23-0,5-150кОмϒ5%;
ХТ1-ХТ5 - клемма КП1а;
Т1 - трансформатор ТП-4-19М КЦНС 671111.000-13;
SA1, SA2 - тумблер Т3;
Рис. 1
XT1
XT2
R1
R2
R3
SA1
T1
~24B
~24В
~220 В
2
1
4
3
А7
БП
КТ1
7
6
8
5
XT3
А1
+
-
+
-
+
-
XT4
А4
А5
В
Ч
А6
О
"I"
"II"
+15B
-15B
БП
БП
А2
А3
R4
SA2
9
R5
XT5
Содержание
- Датчик постоянного тока инструкция по настройке рмеа 11521 01 и2 1
- Введение 2
- Вспомогательные технические данные 2
- Перечень параметров по которым производится настройка 2
- Порядок настройки 2
- Содержание 2
- Указание мер безопасности 2
- Введение 3
- Перечень параметров по которым производится настройка 3
- Указание мер безопасности 3
- Вспомогательные технические данные 4
- Порядок настройки 4
- 220 в 6
- Sa1 t1 24b 6
- А1 а2 а3 блок питания бп 29 а4 вольтметр щ 301 а5 частотомер ч3 54 а6 осциллограф с1 65 а7 датчик проверяемое изделие r1 r2 резистор с2 23 2 0 2 0 ком ϒ 5 r3 резистор с2 23 2 0 10 ом ϒ 5 r4 резистор с2 23 2 0 10ком ϒ 5 r5 резистор с2 23 0 5 150ком ϒ 5 хт1 хт5 клемма кп1а т1 трансформатор тп 4 19м кцнс 671111 00 13 sa1 sa2 тумблер т3 6
- А6 о 6
- Рис 1 6
- Лист регистрации изменений 7
