21
Приложение Ж
(рекомендуемое)

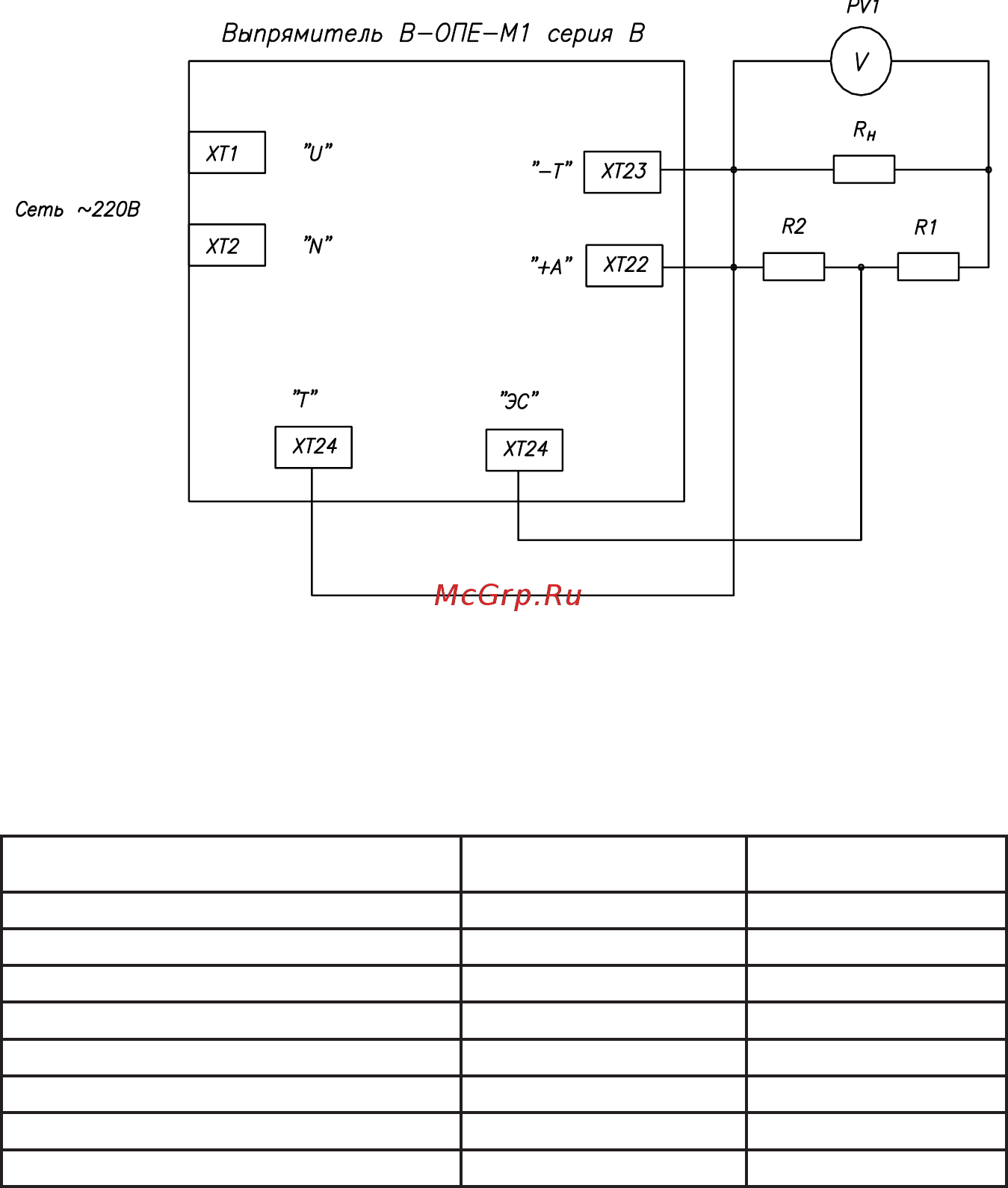

Схема подключения делителя напряжения
Таблица Ж.1
Тип выпрямителя
R
1
, кОм
±10%
R
2
, кОм
±10%
В-ОПЕ-М1-C1(C0,C4)-15-24-У1*-В(-4.20,-485) 5,6 1,5
В-ОПЕ-М1-C1(C0,C4)-25-24-У1*-В(-4.20,-485) 5,6 1,5
В-ОПЕ-М1-C1(C0,C4)-42-24-У1*-В(-4.20,-485) 5,6 1,5
В-ОПЕ-М1-C1(C0,C4)-25-48-У1*-В(-4.20,-485) 13 1,5
В-ОПЕ-М1-C1(C0,C4)-42-48-У1*-В(-4.20,-485) 13 1,5
В-ОПЕ-М1-C1(C0,C4)-63-48-У1*-В(-4.20,-485) 13 1,5
В-ОПЕ-М1-C1(C0,C4)-84-48-У1*-В(-4.20,-485) 13 1,5
В-ОПЕ-М1-C1(C0,C4)-104-48-У1*-В(-4.20,-485) 13 1,5
