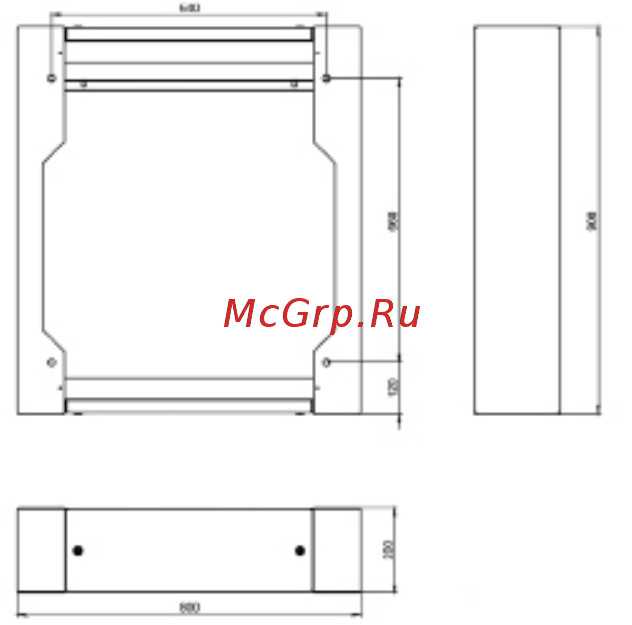

Рисунок 22 Габаритный чертёж цоколя

– С других сторон рекомендуется иметь 300 мм свободного пространства;

Внимание! Шкаф спроектирован для размещения на в макроклиматических районах с умерен-

ным климатом с категорией размещения У1 и У2 по ГОСТ 15150 - для эксплуатации на открытом

воздухе вне помещений либо под навесом или помещениях, где колебания температуры и влаж-

ности не отличаются от колебаний температуры на открытом воздухе и имеется свободный доступ

наружного воздуха и скорость обмена воздуха превышает 5000м3/ч. При размещении шкафа в

условиях, отличных от указанных стабильная работа климатической установки не гарантируется и

гарантийных обязательств изготовитель не несет.

Внимание! Поверхность на которую устанавливается шкаф должна быть ровной и иметь

твердое основание (бетонное покрытие толщиной не менее 100 мм), позволяющее гаран-

тированно закрепить кабинет во избежание его опрокидывания.

Кабинет устанавливается на цоколь, который приобретается отдельно.

Цоколь крепится анкерными болтами с диаметром 12 мм и длинной 100 мм.

4.2.2 Распаковка

При извлечении ST-OU-88-AKB2-Р шкафа из упаковки, убедитесь в наличии всего поставленного

оборудования (в соответствии с перечнем). Проверьте шкаф ST-OU-88-AKB2-P на наличие физиче-

ских повреждений.

4.2.3 Необходимые инструменты и оборудование

В ходе установки используйте инструменты с изоляцией. Для безопасной установки потребуются:

1. набор гаечных ключей;

2. фигурная отвертка;

3. стандартные инструменты для электромонтажных работ.

Внимание! Указанный перечень в комплект поставки не входит.

4.3 Монтажные работы

4.3.1 Установка кабинета

Демонтируйте защитные кожуха кабельных каналов (справа и слева). Защитные кожуха демон-

тируются путём откручивания винтов с головкой для эксцентрикового ключа (ключ поставляется в

комплекте со шкафом), винты расположены в верхней и нижней части кожуха.

Для установки Кабинета необходимы цоколь (A-C-OU-150) и крыша (A-K-OU), которые не входят

в базовую поставку и приобретаются отдельно.

В предварительно подготовленной поверхности проделайте 4 отверстия в соответствии с раз-

меткой (рисунок 22). Убедитесь в том, что поверхность в месте установки горизонтальна. Допусти-

мая неплоскость поверхности на которую устанавливается шкаф 5 мм. При помощи болтов М12 и

пружинных шайб установите и закрепите цоколь на поверхности (болты и пружинные шайбы для

монтажа цоколя не входят в комплект поставки).
