* Одна из соединительных планок должна быть предварительно установлена сзади на од-

ном из монтируемых шкафов.

5 Эксплуатация

5.1 Подключение, подготовка к эксплуатации и проверка функционирования оборудова-

ния.

После завершения работ по установке шкафа согласно п.4 необходимо произвести под-

ключение шкафа к системе электопитания и системе мониторинга расплагающихся в си-

стемном шкафу и провести пуско-наладочные работы.

Выполнение подключения к системе электропитания производится согласно электриче-

ской схемы прилагающейся к документам ТО и Э (*возможные шкафы для активного обо-

рудования ST-OU-88-20, ST-OU-88-20-K, ST-OU-88-13).

Порядок подключения:

1. Произвести подключение соблюдая полярность клемной колодки XT1 клемма 3 «+»,

клемма 4 «-» расположенной в шкафу ST-OU-88-AKB2-P, кабелем ПВС 2х2,5мм2 (водит в

комплект соединительных кабелей в отдельной поставке). Проводник коричневого цвета

подключить к распределительной колодке XT4 «+» и клемме XT1 3 «+».

Проводник синего цвета подключить к общей шине «-» приоритетной нагрузки и к клемме

XT1 4 «-».

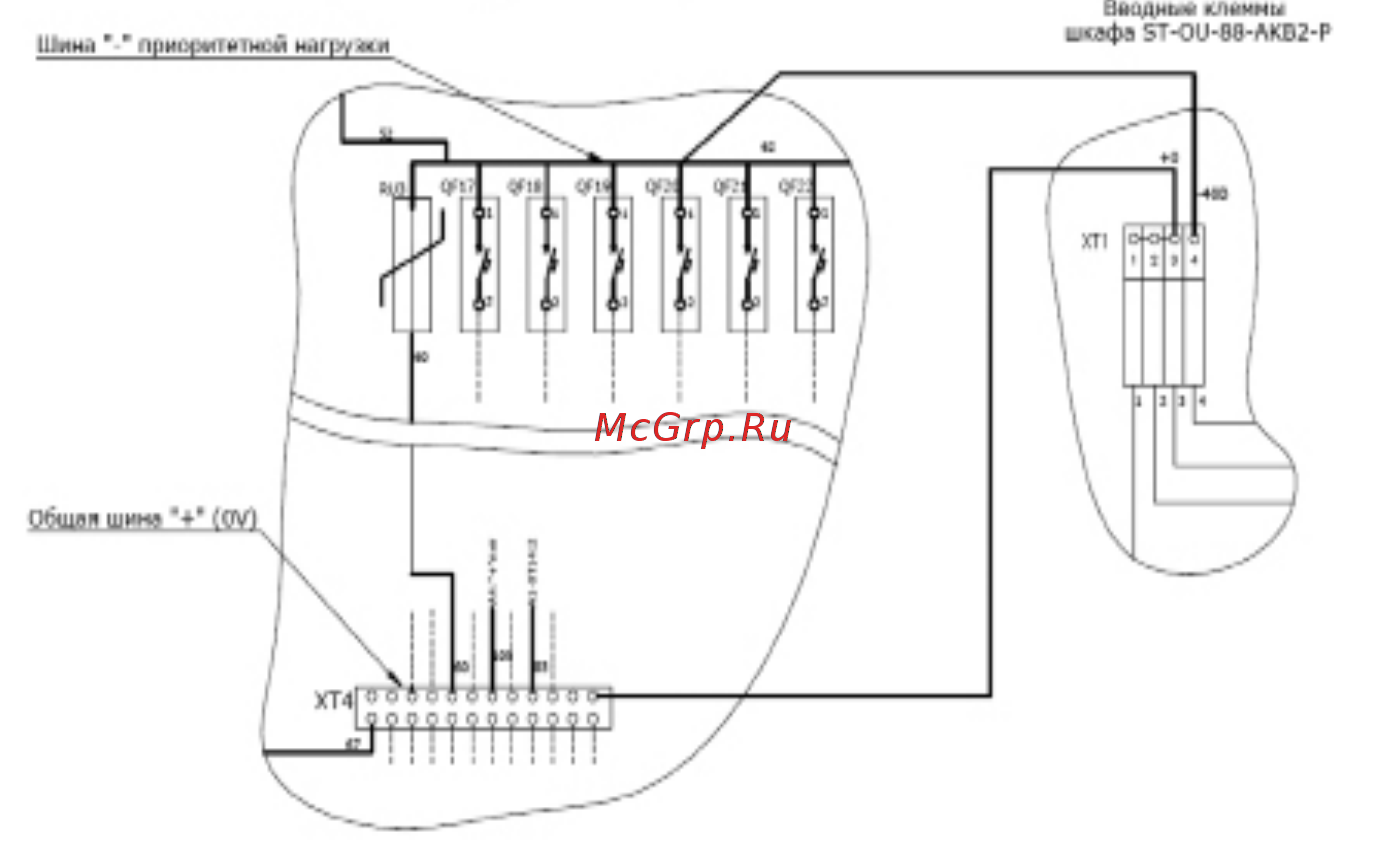

Рисунок 27 Схема подключения шкафа ST-OU-AKB2-P к ST-OU-88-20 (ST-OU-88-20-К)
