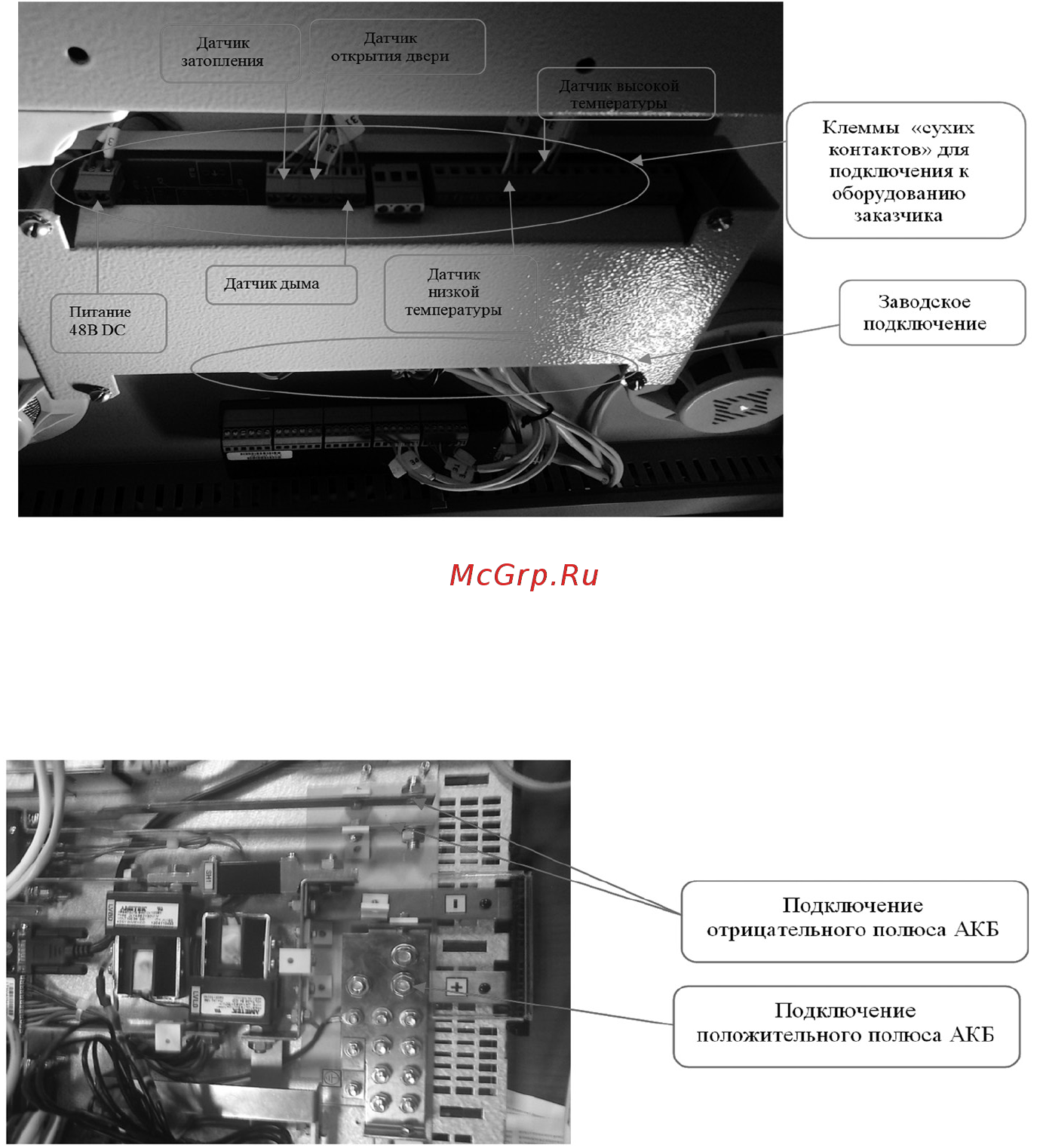

Рисунок 31 Формирователь интерфейсов.

При наличии подключенных проводников к выводным клеммам заказчик подключается

параллельно существующим подключениям, при этом сохранив все имеющиеся

подключения. Подключение к клеммам выполнить согласно раздела 2.6.2.

3. Проложить кабели АКБ от системы электропитания FP2. Произвести подключение

кабелей АКБ к разъемам на системе электропитания

Рисунок 32 Место подключения кабелей АКБ

4.Обеспечив энергоснабжение шкафа необходимо проверить функционирование осве-

щения шкафа и термоэлектрической системы. Проверка функционирования термоэлек-

трической системы производится следующим образом: перевести регулятор термостата

обогрева (имеет отметку красного цвета) в положение, соответствующее температуре выше

температуры окружающей среды, система термостабилизации включится в режим нагре-

ва. Затем перевести термостат охлаждения (имеет отметку синего цвета) ниже окружаю-

щей среды, система термостабилизации включится в режим охлаждения. По окончанию

проверки необходимо проверить выставленный диапазон рабочих температур. Термостат

нагрева на значение +5...+7 °С, термостат охлаждения на значение +28...+30 °С.
