III.А Установка полок и монтажных профилей.

Установка полок и монтажных профилей, показана на рисунках А.6 и А.7.

Полки в шкафу устанавливаются на требуемую высоту, определяемую геометрией

аккумуляторных батарей и требуемых зазоров между полками и АКБ для обслуживания.

Полки при монтаже должны опираться на внутренние отгибы боковых стенок. Базовая

(полезная) высота между полками 350 мм. При необходимости данное значение

регулируется с шагом 70 мм. Фиксацию полок в шкафу выполнить при помощи винтов с

шайбами (поз. 15 и 17).

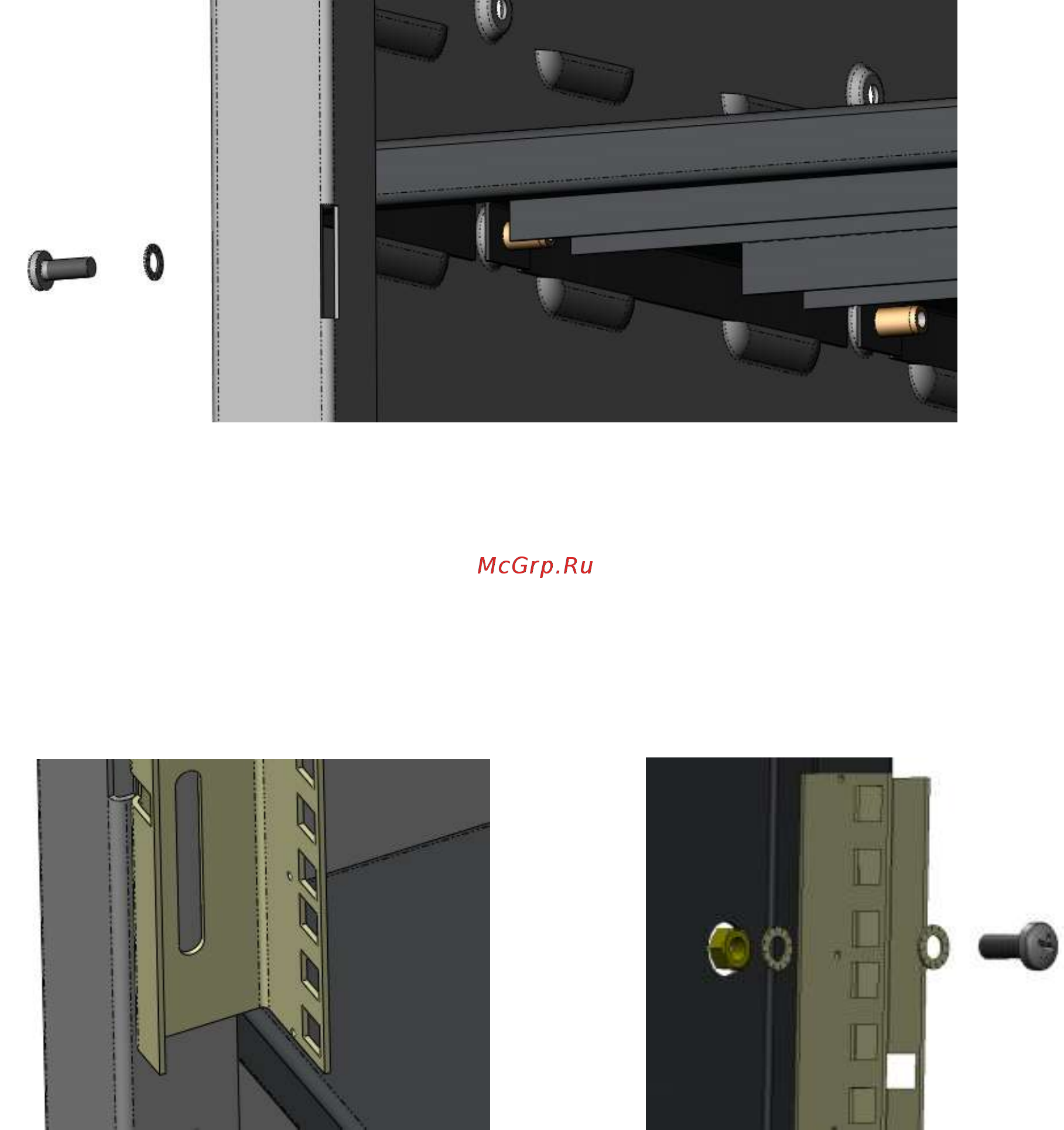

Рисунок А.6. – Установка и фиксация полки.

Монтажные профили устанавливаются в верхней части шкафа с лицевой стороны шкафа.

Профили установить таким образом, чтобы отверстия для установки оборудования

19’’стандарта были расположены внутри шкафа. В обязательном порядке профили должны

опираться на верхнюю полку, для чего положение верхней полки и профилей отрегулировать

по высоте. Фиксацию монтажных профилей в шкафу выполнить при помощи винтов и гаек с

шайбами (поз. 15, 16 и 17).

Рисунок А.7. – Установка профиля монтажного.
