IV.А. Установка передних панелей.

Тип и количество передних панелей определяется исполнением шкафа. Для

исполнения шкафа «6618» устанавливается одна панель (поз. 3), для исполнения «6622»

устанавливаются 2 панели (поз. 3 и 4), для исполнений «6632, 6638 и 6642» устанавливаются

3 панели (поз. 3, 4 и 5). Все панели имеют одностороннее крепление.

Панели фиксируются в уголках (поз. 10) или профилях монтажных (поз. 12) при

помощи винтов и клетьевых гаек (поз. 15 и 18). Расположение уголка (поз. 10) регулируется

по высоте шкафа и фиксируется при помощи винтов, шайб и гаек (поз. 15, 16 и 17).

Конструкция уголка позволяет фиксировать одну или две передних панели (в зависимости от

исполнения и комплектации шкафа). Фиксация уголка в шкафу показана на рисунке А.8.

Фиксация передних панелей показана на рисунке А.9.

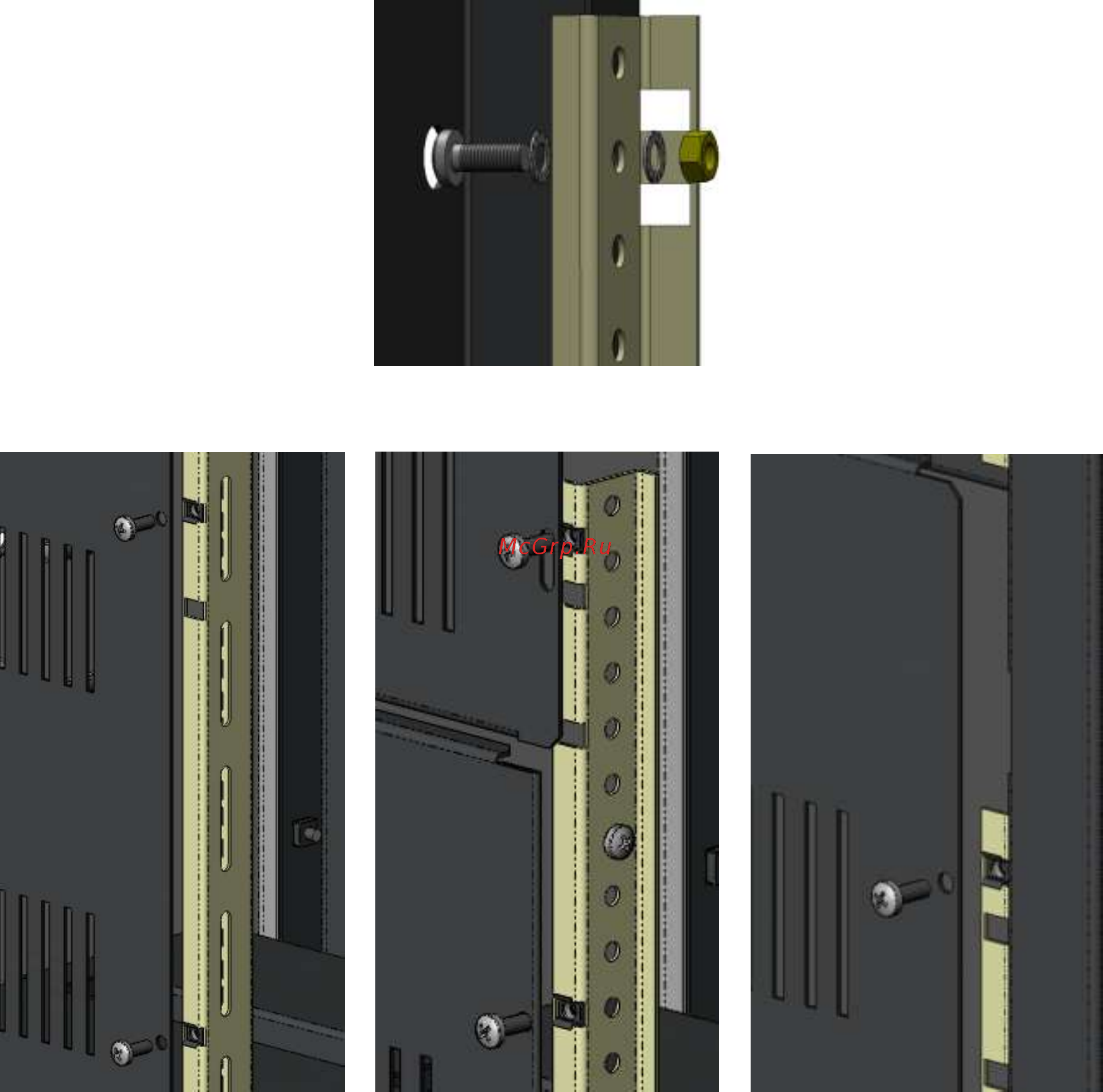

Рисунок А.8. – Фиксация уголка.

способ 1 способ 2 способ 3

Рисунок А.9. – Способы фиксации панелей передних.
