2. Описание WEB-интерфейса и Меню Контроллера

2.1 Меню Контроллера

2.1.1 При включении контролера на дисплее появляется заставка-логотип, после чего от-

крывается окно основных параметров системы (рисунок 2.1).

Для перехода в главное меню Контроллера (или Меню Контроллера) для обзора параметров

системы и изменения настроек необходимо нажать клавишу «Ввод». Структура главного меню и

его краткое описание, представлены в Приложении А.

Доступ к настройкам через Меню Контроллера осуществляется после ввода пароля ВПО

(00000). Пароль рекомендуется изменить при вводе ЭПУ в эксплуатацию.

Примечание - Пароль ВПО содержит только цифры от 0 до 9. Длина пароля 5 символов.

Текущее состояние

ЭПУ

Аварийные сообщения

системы

Дата, время,

уровень GSM сигнала

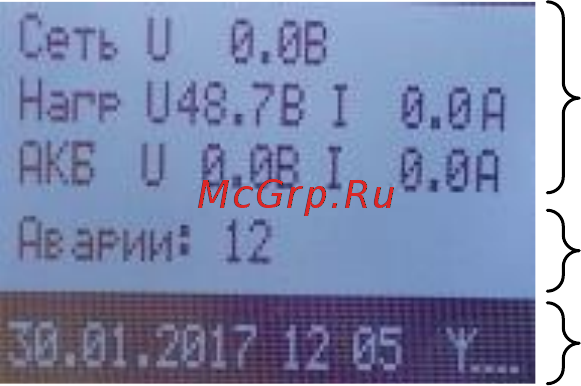

Рисунок 2.1 – Окно основных параметров системы.

Подсветка дисплея Контроллера отключается через 30 с бездействия Пользователя (не ис-

пользуются кнопки управления Контроллера).

2.1.2 Мониторинг состояния ЭПУ посредством лицевой панели Контроллера

Мониторинг состояния ЭПУ и ее элементов посредством лицевой панели Контроллера раз-

делен на:

а) контроль состояния ЭПУ в режиме статусов;

б) контроль состояния ЭПУ в режиме меню.

2.1.2.1 Контроль состояния ЭПУ в режиме статусов

В режиме статусов на дисплеи постоянно отображаются следующие параметры:

 строка Сеть – отображается напряжение (U) входной сети по каждой из фаз (Ф1, Ф2, Ф3)

в зависимости от выбранного типа электрической сети (4.11). При трехфазном питании форма

отображение напряжения питания имеет следующий вид: U

Ф1

Ф2

Ф3

В;

 строка Нагр – отображается напряжение (U) и ток (I) нагрузки;

 строка АКБ – отображается напряжение (U) и ток (I) АКБ;

 строка Аварии – отображается общее количество аварий ЭПУ (информационный, низкий

и высокий приоритет);

 дата и время;

 уровень GSM сигнала.

2.1.3 Контроль состояния ЭПУ в режиме меню

В режиме меню Контроллер обеспечивает контроль параметров следующих элементов
