2.2.1.4 Вкладка Мониторинг>Сухие контакты (рисунок 2.5).
На вкладке представлен список дискретных входов Контроллера для подключения сухих
контактов. Таблица включает в себя название сухого контакта, нормальное состояние сухого кон-
такта, а также текущее состояние (Замкнут, Разомкнут). В данном окне можно изменить название
сухого контакта (не более 13 символов) и изменить нормальное состояние контакта (Замкнут, или
Разомкнут). К каждому столбцу таблицы применима сортировка элементов.

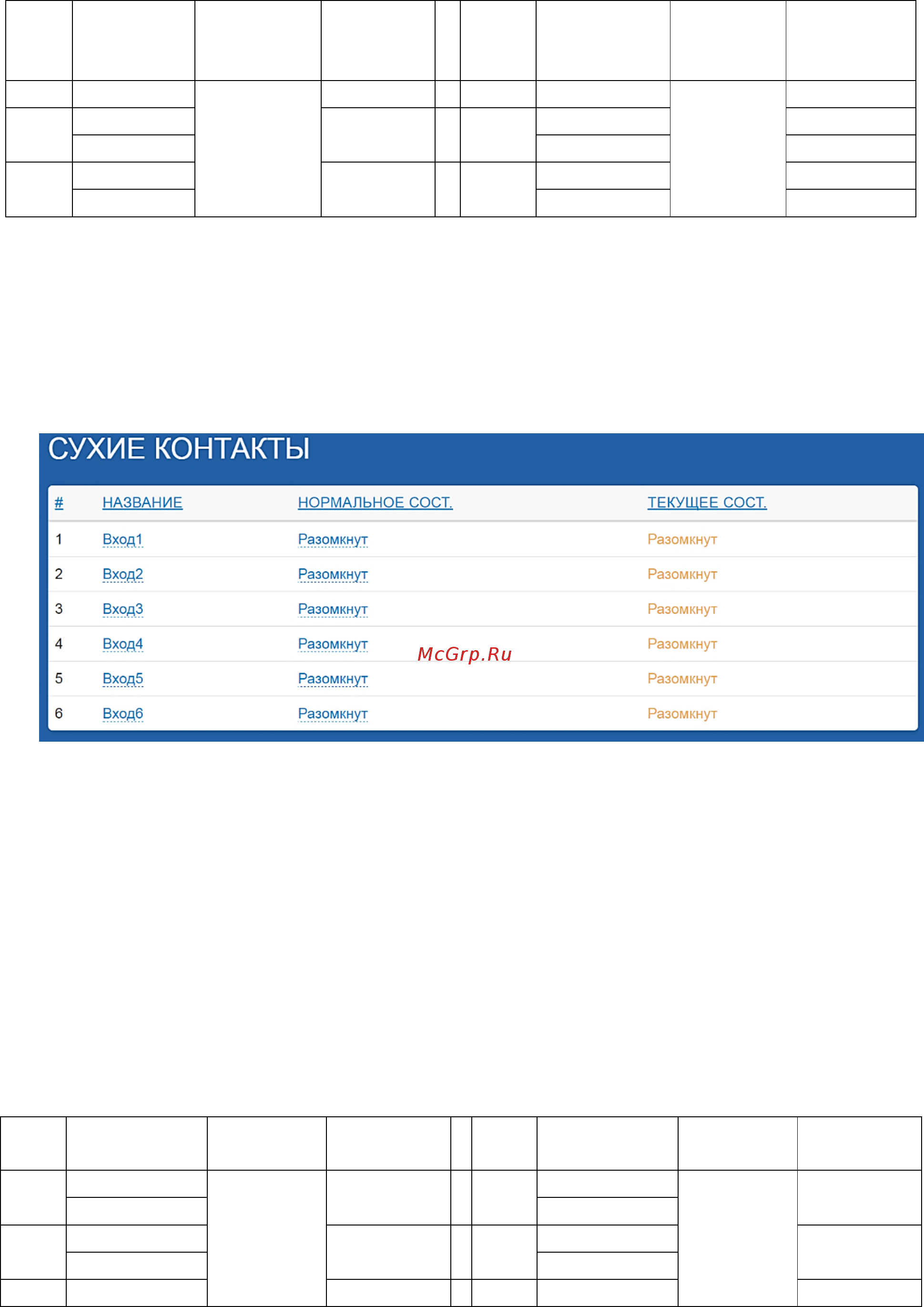

Рисунок 2.5 – Вкладка Мониторинг>Сухие контакты
В стандартной комплектации ЭПУ комплектуется встраиваемым Модулем IO, имеющим
шесть дискретных входов для сухих контактов. Внешние модули ввода-вывода позволяются уве-
личить количество входов сухих контактов до 18.
По умолчанию каждому входу для сухого контакта присваиваются названия: Вход 1, Вход
2 и т.д. Название входов для внешних модулей ввода-вывода: Вход 1-1, Вход 1-2, Вход 2-1, Вход
2-2 и т.д., где первая цифра означает номер внешнего модуля ввода-вывода. За каждым сухим
контактом закреплен свой порядковый номер (таблица 2.2). ID-адрес внешнего модуля Ввода-
вывода задаётся двумя DIP-переключателями на его корпусе.
Таблица 2.2 - Таблица соответствия порядкового номера сухого контакта его названию
№
п/п
Мар-вка
на модуле
ID адрес
модуля
Название
реле
№
п/п
Мар-вка
на модуле
ID адрес
модуля
Название
реле
1
NO1
-
Реле 1
10
NO4
1
Реле 1-4
COM1
COM4
2
NO2
Реле 1
11
NO5
Реле 1-5
COM2
COM5
3
NO3
Реле 1
12
NO6
Реле 1-6
