21
№
п/п
Мар-вка
на модуле
ID адрес
модуля
Название
реле
№
п/п
Мар-вка
на модуле
ID адрес
модуля
Название
реле
COM3
COM6
4
NO4
Реле 1
13
NO1
2
Реле 2-1
COM4
COM1
5
NO5
Реле 1
14
NO2
Реле 2-2
COM5
COM2
6
NO6
Реле 1
15
NO3
Реле 2-3
COM6
COM3
7
NO1
1
Реле 1-1
16
NO4
Реле 2-4
COM1
COM4
8
NO2
Реле 1-2
17
NO5
Реле 2-5
COM2
COM5
9
NO3
Реле 1-3
18
NO6
Реле 2-6
COM3
COM6

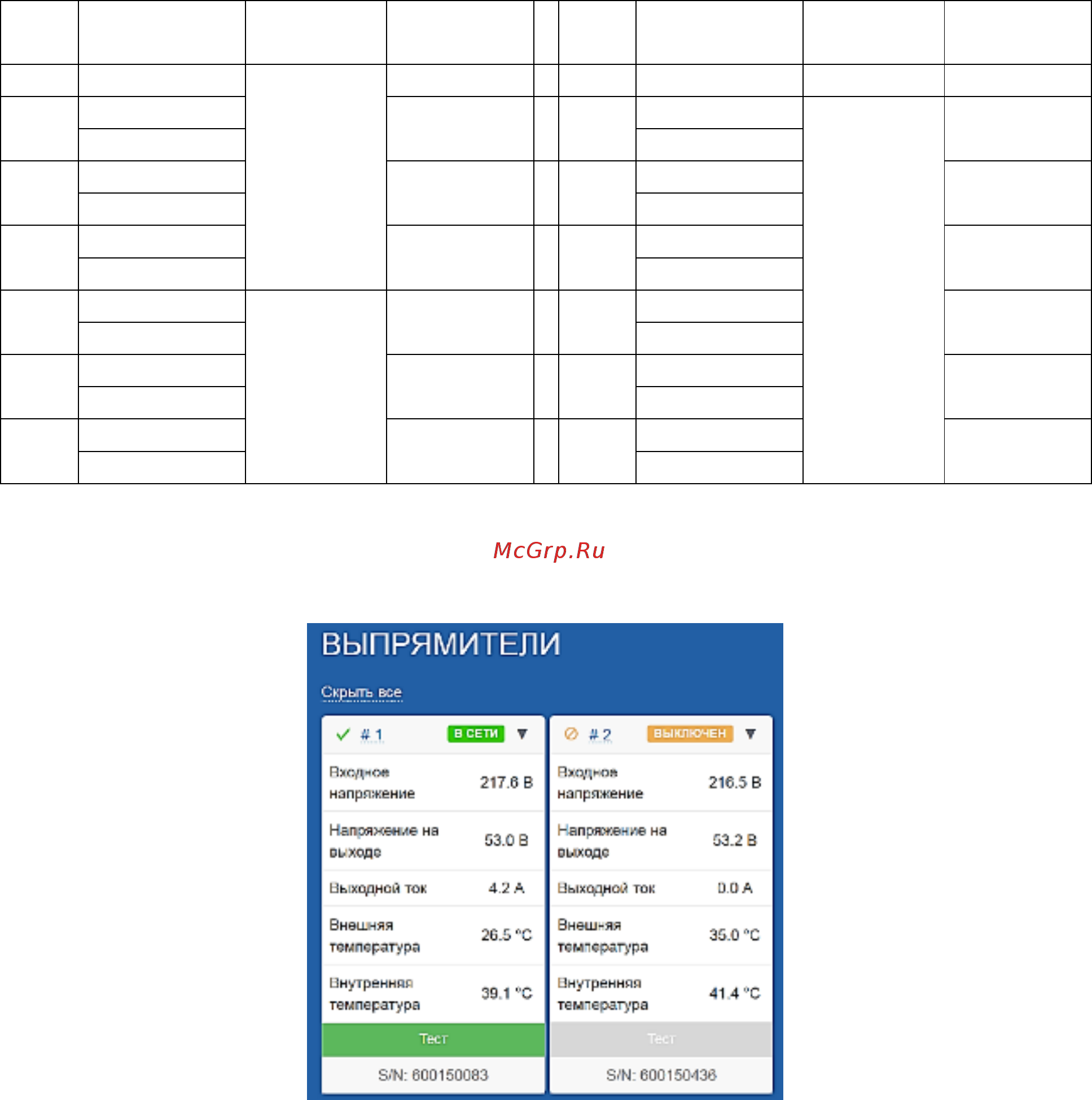

2.2.1.5 Вкладка Мониторинг>Выпрямители (рисунок 2.5).
На вкладке представлены окна с параметрами выпрямителей. Количество окон соответ-
ствует количеству выпрямителей, указанному на вкладке Настройки>Питание-Выпрямители.
Рисунок 2.5 – Вкладка Мониторинг>Выпрямители
В окне отображаются: порядковый номер ВМ в памяти Контроллера; индикатор активности
ВМ и наличия связи с Контроллером (зелёная галочка и индикатор В сети), или отсутствие связи
с Контроллером (серое окно с нулевыми данными, индикатор Нет связи), или переход ВМ в от-
ключенное состояние (жёлтый индикатор Выключен); измеренное выпрямителем напряжение на
входе и выходе; выходной ток; внешняя температура; кнопка Тест; серийный номер. Нажатие на
кнопку Тест вызывает троекратное мигание зелёного светодиода на панели ВМ, указывая физи-
ческое расположение ВМ в корзине выпрямителей.
2.2.2 Раздел Настройки
