Внешний модуль мониторинга АКБ – BSSP-4
1
OFF
OFF
Внешний модуль мониторинга АКБ – BSSP-4
2
ON
OFF

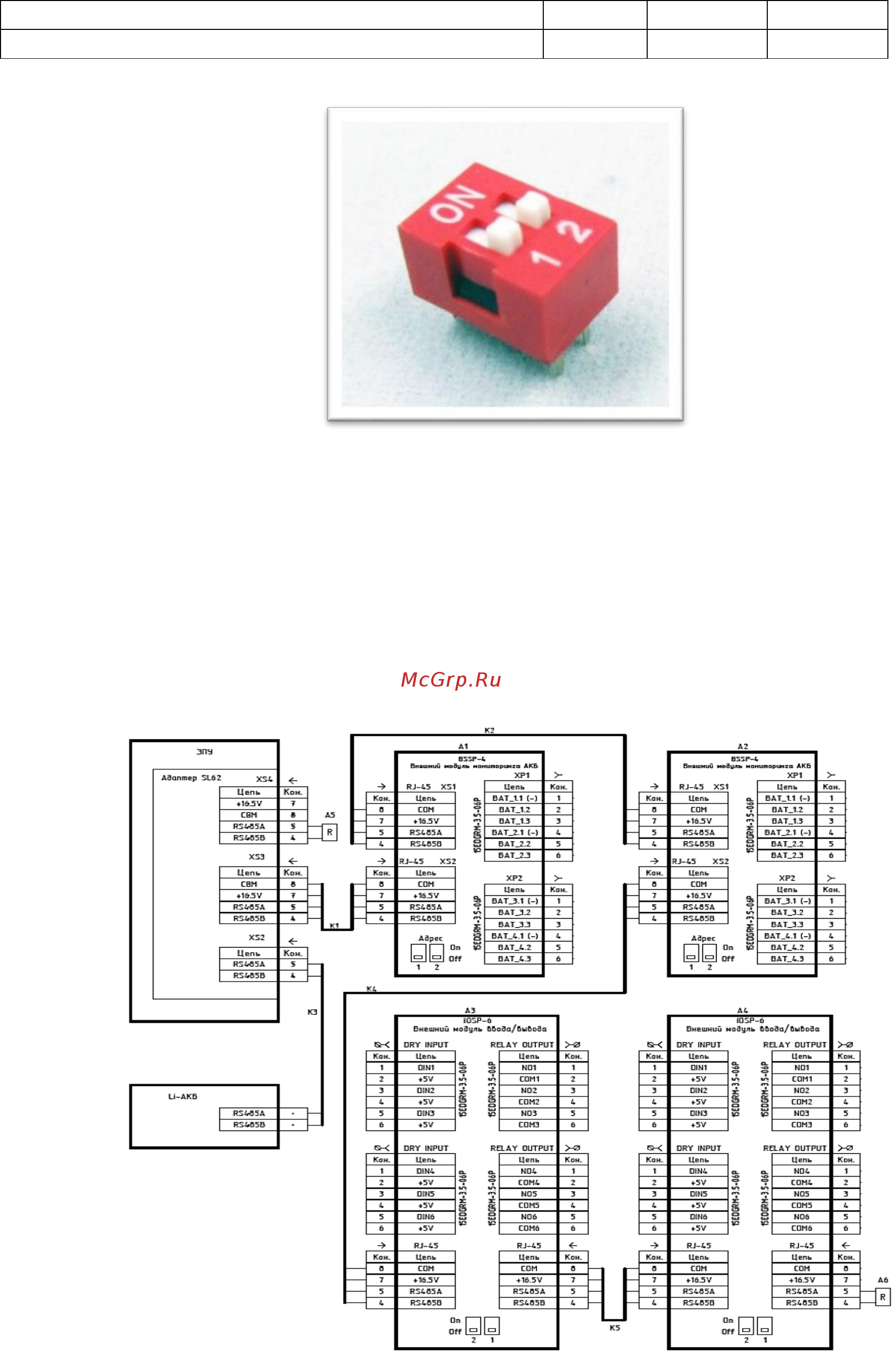

Рисунок 4.1 – DIP переключатель
4.3.3 Подключение внешнего модуля ввода-вывода – IOSP-6
Для увеличения количества реле и сухих контактов используются Внешние модули ввода-
вывода – IOSP-6. Подключение Внешних модулей к шине RS-485 контроллера показано на ри-
сунке 4.2. Входы «DIN1, +5V» … «DIN6, +5V» служат для подключения внешних сухих контак-
тов. Выходы «NO1, COM1» … «NO6, COM6» являются выходными нормально открытыми кон-
тактами.
