46
Рисунок 4.2 – Схема подключения Внешних модулей BSSP-4 и IOSP-6.
Примечание – Не используемый соединитель RJ-45 должен быть нагружен терминальной
нагрузкой 120.
4.3.4 Подключение Внешнего модуля мониторинга АКБ – BSSP-4.
Расширить возможности Контроллера в части контроля симметрии групп АКБ можно под-
ключением одного, или двух Внешних модулей мониторинга АКБ BSSP-4. Каждый модуль поз-
воляет контролировать симметрию либо двух групп АКБ поэлементно, либо 4-х групп АКБ по

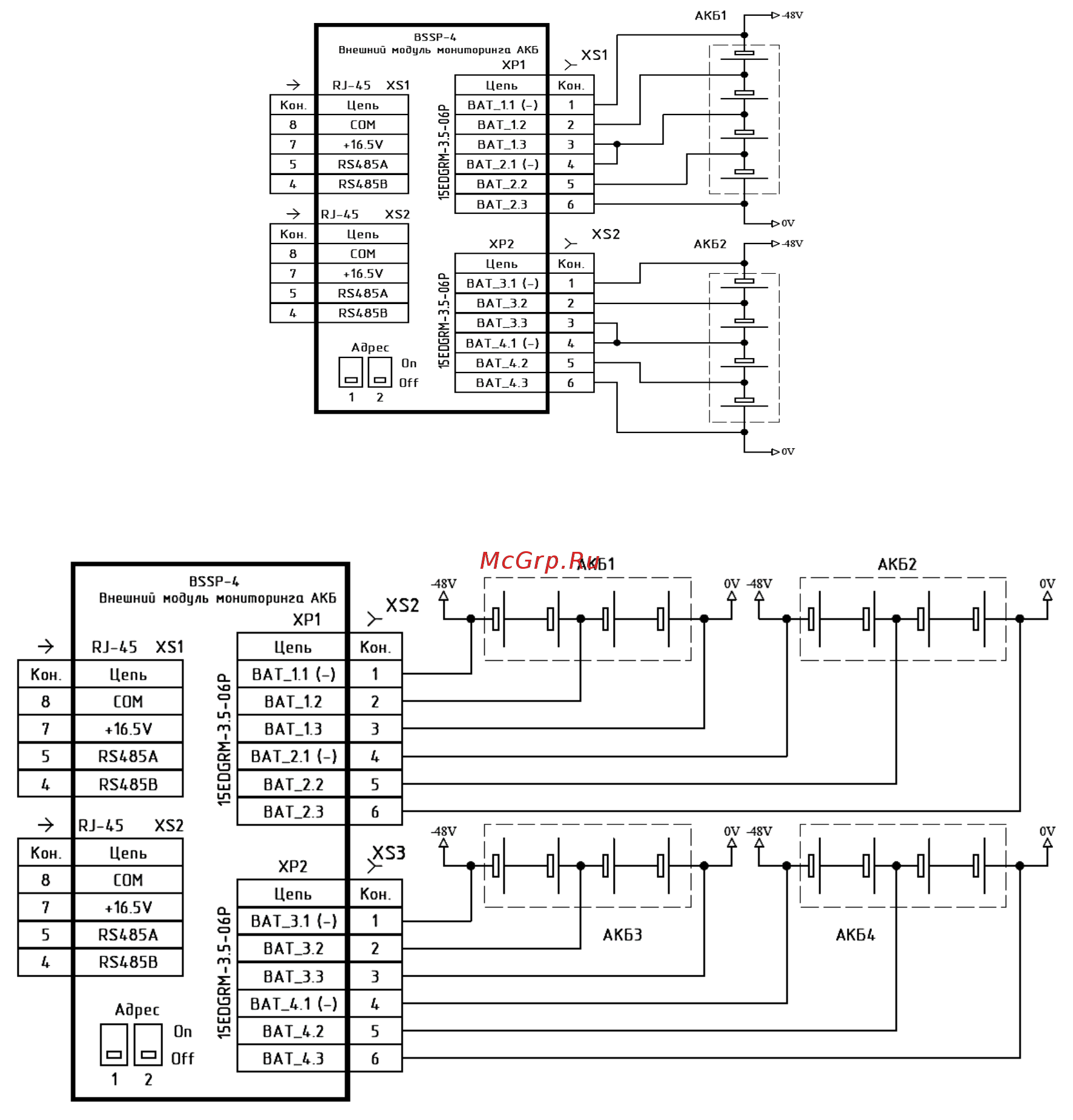

средней. На рисунке 4.3 а) приведена схема подключения 2-х групп АКБ для поэлементного кон-
троля. На рисунке 4.3 б) приведена схема подключения 4-х групп АКБ для контроля по средней
точке.
а) Поэлементный контроль 2-х групп АКБ
б) Контроль 4-х групп АКБ по средней точке
