МОНТАЖ
Вентилятор установливается горизонтально или вертикально, на полу, стене или потолке (рис. 1).
При монтаже предусмотрите дополнительную защиту от проникновения влаги, например:
1. В случае вертикального монтажа: установите сверху защитный зонт (рис. 2).
2. В любом положении: с обеих сторон вентилятора подключите воздуховод (рис. 2).
Последовательность монтажа различных моделей вентиляторов показана на рис. 3 – 8
Последовательность подключения вентилятора к электрической сети показана на рис. 9 – 14.
Последовательность подключения внешних управляющих устройств вентилятора показана на рис. 15 – 20.
Место установки потенциометра R1, клеммников ХР1, ХР2 и DIP-переключателя на плате показано на
рис. 22 – 23.
Схема электрических подключений вентилятора показана на рис. 25

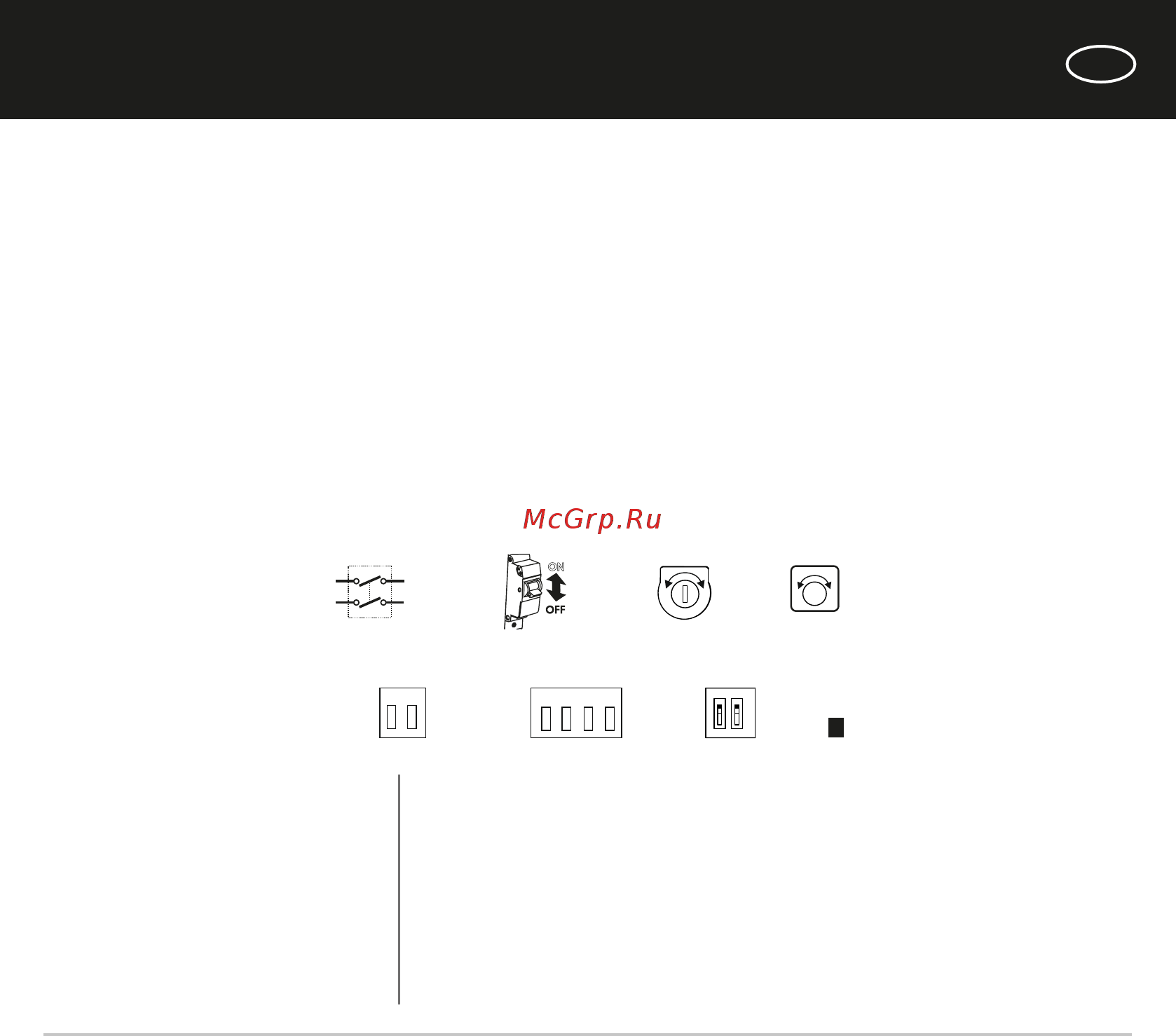

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА СХЕМАХ ПОДКЛЮЧЕНИЯ
.
QF
-
+
+10V +24V 0-10V GND
-
+
ON
1 2
OFF
L N
1
QF
Внешний автоматический выключатель
ХР1
Клеммник для сети 220 – 240 В / 50 – 60 Гц
ХР2
Клеммник для подключения внешнего
регулятора скорости
SW
DIP-переключатель
R1
Внутренний регулятор скорости
S1
Внешний регулятор скорости
