МОНТАЖ И ПОДГОТОВКА К РАБОТЕ

Перед монтажом вентилятора необходимо:

• изучить руководство по эксплуатации вентилятора;

• проверить вентилятор на отсутствие повреждений, возникших при перевозке;

• вручную проверить свободное вращение рабочего колеса.

Во время подготовки вентилятора к работе и при его эксплуатации должны соблюдаться правила техники безопасности.

Монтаж вентилятора:

• вентиляторы устанавливают вне зон возможных пожаров (на крышах зданий);

• перед установкой проверьте несущие конструкции крыши под местом установки на достаточную жесткость;

• вентилятор должен быть установлен только в вертикальном положении (вертикальный вал двигателя) на бетонном или

стальном основании высотой не менее 250 мм (вероятный уровень осадков);

• вентилятор необходимо прикрепить к монтажной раме с помощью 4-х анкерных болтов в углах рамы, предварительно сняв

боковые щитки;

• элементы вентилятора не должны быть деформированы во время монтажа;

• необходимо обеспечить беспрепятственный выход воздуха из вентилятора.

Вентилятор может комплектоваться монтажной рамой (поставляется отдельно). Монтажная рама устанавливается на несущей

кровле здания строго вертикально на предварительно выполненном проеме в кровле. Размер проема должен обеспечивать

свободное прохождение воздуховода с присоединительными фланцами соответствующего диаметра по DIN 24154 Series 3.

Крепление монтажной рамы к несущей кровле здания производится согласно строительным нормам и рекомендациям,

приведенным в типовых проектах.

Обратный клапан или первое звено воздуховода крепятся непосредственно к вентилятору до его установки. Обратный клапан

поставляется отдельно. Воздуховоды следует дополнительно крепить к строительным конструкциям, чтобы нагрузки от них не

передавались на вентилятор.

Запрещается во время монтажа ставить вентилятор на воздуховод во избежание его деформации.

Крепление вентилятора к монтажной раме осуществляется болтами и шайбами соответствующих размеров.

ПЕРЕД МОНТАЖОМ ИЗДЕЛИЯ ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ

С РУКОВОДСТВОМ ПОЛЬЗОВАТЕЛЯ

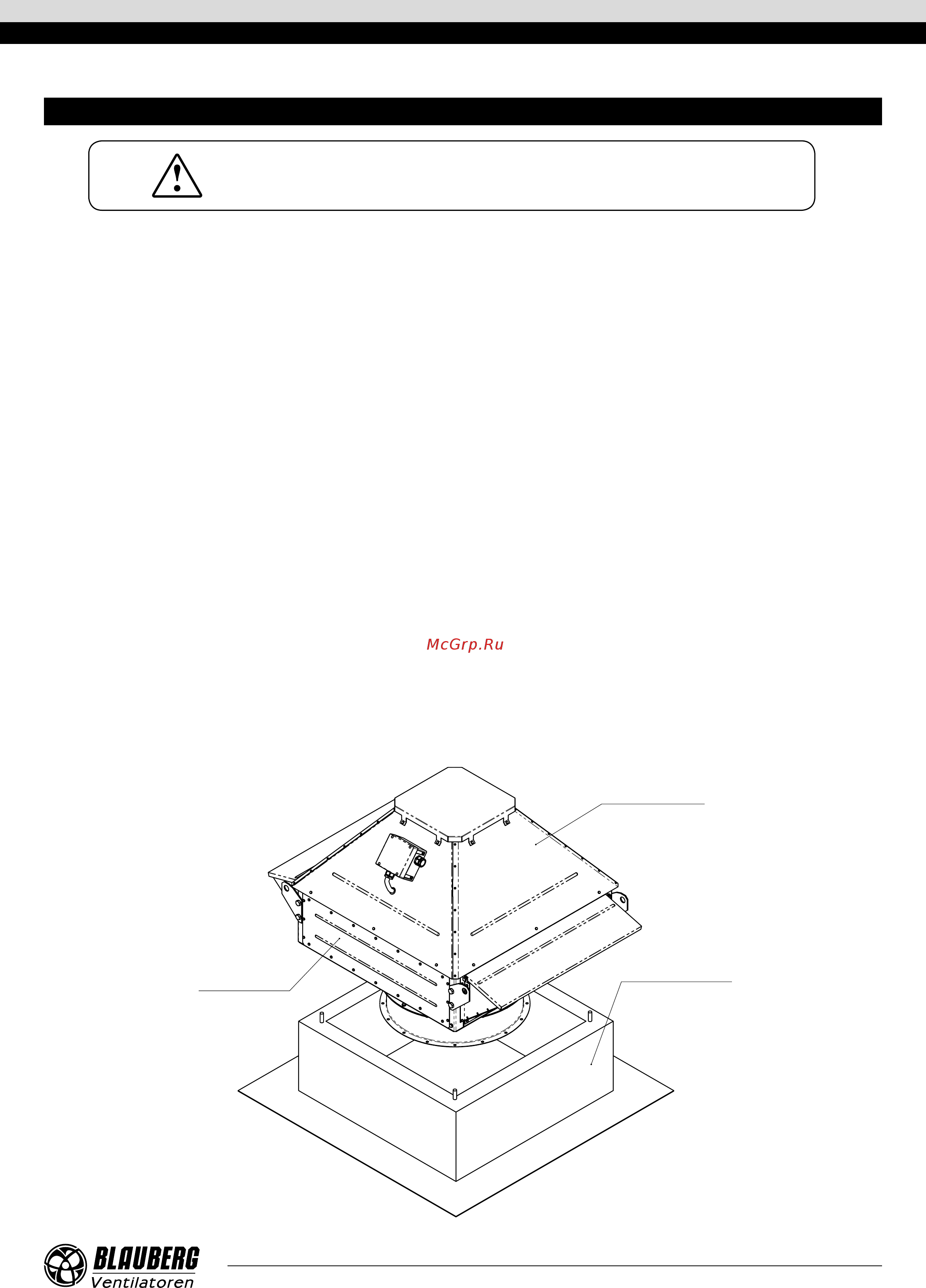

Монтажная рама

Вентилятор Tower-S

Боковая панель

Рис. 2
