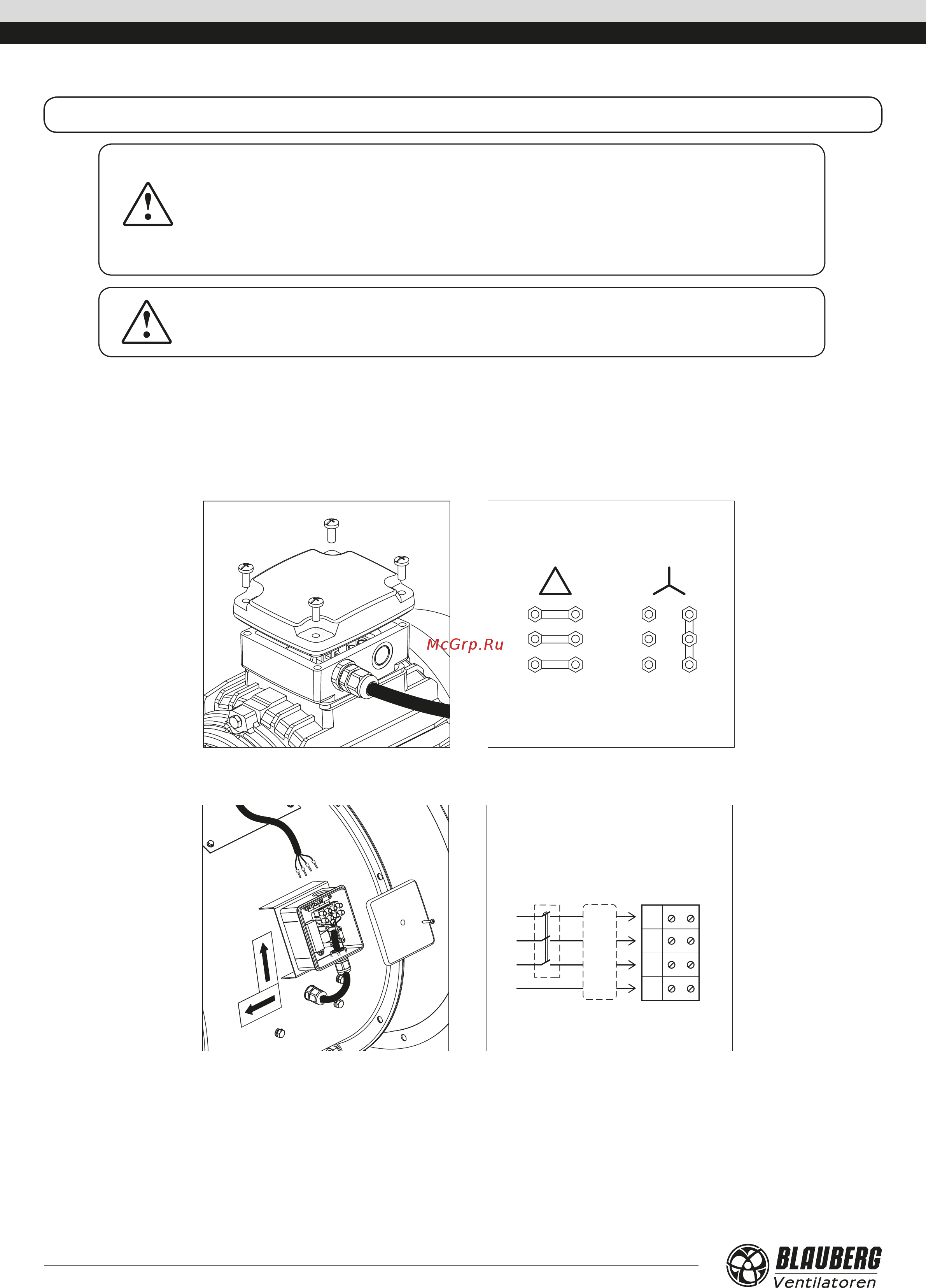

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Вентилятор подпора воздуха не подлежит автономной эксплуатации.
Вентилятор должен быть встроен в систему вентиляции или дымоудаления с автоматическим управлением.
Двигатель вентилятора рассчитан на работу от сети трехфазного переменного тока 400 В/50(60) Гц.
Подключите двигатель вентилятора через клеммную колодку в соответствии со схемой подключения к электросети с помощью
изолированного, прочного, термоустойчивого кабеля. Клеммная колодка с маркировкой клемм находится внутри клеммной
коробки.
В вентиляторе с модификацией корпуса без клеммной коробки клеммная коробка расположена на двигателе.
W2
U2
V2
U1
V1
W1
W2
U2
V2
U1
V1
W1
Схема подключения к электросети
для вентилятора с модификацией корпуса
без клеммной коробки
Cпособ подключения ( «треугольник»/«звезда»)
указан на табличке с паспортными данными
двигателя.
В вентиляторе с модификацией корпуса с клеммной коробкой последняя расположена на корпусе вентилятора.
L1
L3
X1
1
2
3
L3
L1
QF
PE
L2
2
PE
L2
~400 В / 50(60) Гц
Схема подключения к электросети
для вентилятора с модификацией корпуса
с клеммной коробкой
БЛОК АВТОМАТИКИ
Убедитесь, что направление вращения рабочего колеса вентилятора соответствует стрелке на корпусе вентилятора.
Если направление вращения неверное, проверьте правильность подключения фаз.
ЛЮБЫЕ ИЗМЕНЕНИЯ ВО ВНУТРЕННЕМ ПОДКЛЮЧЕНИИ ЗАПРЕЩЕНЫ И ВЕДУТ К
ПОТЕРЕ ПРАВА НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ
ПЕРЕД ПРОВЕДЕНИЕМ ЛЮБЫХ РАБОТ НЕОБХОДИМО
ОТКЛЮЧИТЬ СЕТЬ ЭЛЕКТРОПИТАНИЯ
ПОДКЛЮЧЕНИЕ ИЗДЕЛИЯ К СЕТИ ДОЛЖЕН ОСУЩЕСТВЛЯТЬ
КВАЛИФИЦИРОВАННЫЙ ЭЛЕКТРИК
НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ ИЗДЕЛИЯ
ПРИВЕДЕНЫ НА НАКЛЕЙКЕ ИЗГОТОВИТЕЛЯ
