11

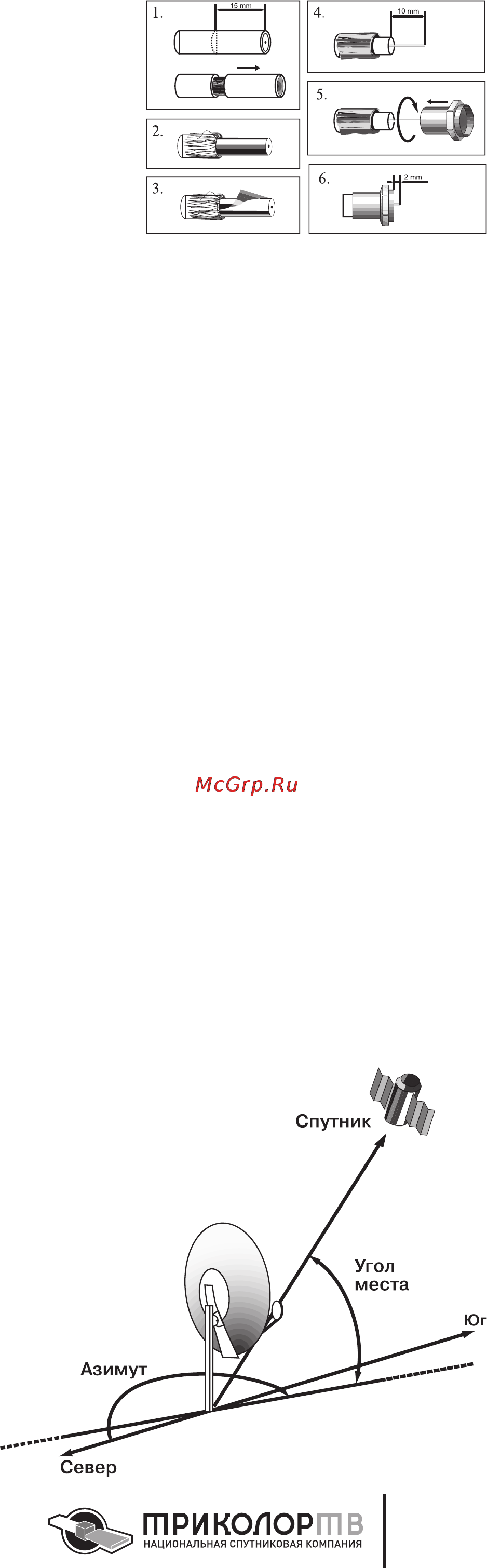

* Порядок монтажа стандартных спутниковых телевизионных F–разъемов
1. Снять верхнюю изоляцию кабеля на 15 мм, не повредив экра-
нирующую оплетку.
2. Расположить экранирующую оплетку вдоль кабеля.
3.Аккуратно расположить фольгу вдоль экранирующей оплетки.
4. Снять слой внутренней изоляции на 10мм.
5. Накрутить разъем до упора.
6. «Откусить» центральный проводник, чтобы он не выступал за разъ-
ем более, чем на 2 мм.
3. Настройка антенны
1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к Вам города,
приведенные в таблице. Азимут можно выставить при помощи компаса. Точно определить угол места слож-
нее, так как угол наклона офсетной антенны зависит от её конструкции, а для приема «Триколор ТВ» исполь-
зуются антенны нескольких производителей. Например, точно вертикальное положение антенны ульянов-
ского завода «Супрал» соответствует углу места 26,5°. Поэтому в Москве эту антенну можно устанавливать
вертикально, в Волгограде немного отклонить назад, а в Петербурге немного наклонить вперед. Для антенн
других производителей эта ситуация может быть иной.
2. В соответствии с инструкцией по эксплуатации цифрового приёмника подключите к нему кабель, идущий
от конвертора. Разделку F–разъёма производите по методике, приведённой выше.
3.Подключите цифровой приёмник к телевизору согласно инструкции по эксплуатации приёмника и
включите его.
4. С помощью пульта ДУ введите параметры пакета «Триколор ТВ»:
Menu Настройка Пароль 0000 Ручной поиск
Частота: 12226
Поляризация: Левая
Скорость потока: 27500
FEC: 3/4
5. Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предпо-
лагаемой точки расположения спутника, добейтесь появления максимальных значений по шкале «Качество
сигнала» (нижняя шкала в правом углу).
6. Добейтесь максимального значения уровня принимаемого сигнала путем плавно-
го перемещения зеркала антенны в вертикальной и/или горизонтальной плоско-
стях. Следует помнить, что уровень сигнала зависит от погодных условий.
В условиях плотной облачности, обильного дождя или снегопада уровень сиг-
нала может уменьшаться вплоть до пропадания изображения. Снег, налип-
ший на антенну, также значительно ухудшает условия приёма.
7. Затяните регулировочные гайки, контролируя при этом уровень
принимаемого сигнала.
