ОСУШИТЕЛИ ВОЗДУХА АHМ
Для отвода конденсата самотеком дренажная линия между осушителем и общей системой слива должна рас-
полагаться по отношению к горизонту с градиентом, составляющим не менее 2%. Кроме того, не допускаются
какие-либо перегибы шланга. Если это невыполнимо, то в качестве альтернативы можно установить рядом с
выходным водяным отверстием насос для откачки конденсата.
7.4. Удаление конденсата из осушителя АНМ-24
через общую систему слива воды

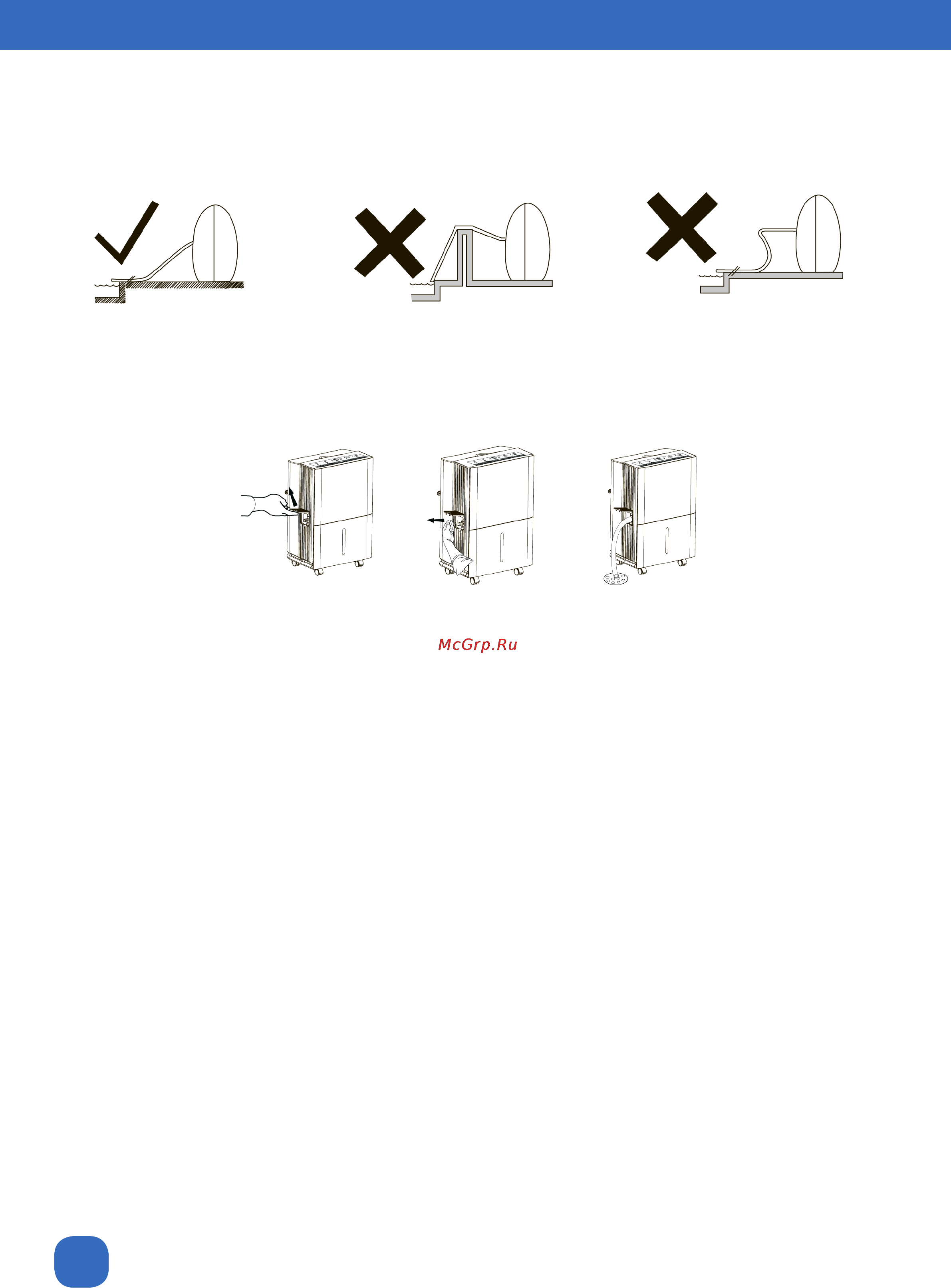

Для подключения осушителя к общей системе слива воды используйте гибкий шланг диаметром 14 мм (не
входит в стандартный комплект поставки). Откройте крышку сливного отверстия, расположенную на боковой
стороне осушителя, выньте предохранительную вставку и подключите шланг, как показано на рисунке.
Для отвода конденсата самотеком дренажная линия между осушителем и общей системой слива должна рас-
полагаться по отношению к горизонту с градиентом, составляющим не менее 2%. Кроме того, не допускаются
какие-либо перегибы шланга. Если это невыполнимо, то в качестве альтернативы можно установить рядом с
выходным водяным отверстием насос для откачки конденсата.
