![Лемакс ГГУ-19 [6/9] Рис 10 газогорелочное устройство с автоматикой 820 nova](/views2/1541085/page6/bg6.png)
10
ГГУ «ЛЕМАКС» B 1.02
11
ГГУ «ЛЕМАКС» B 1.02

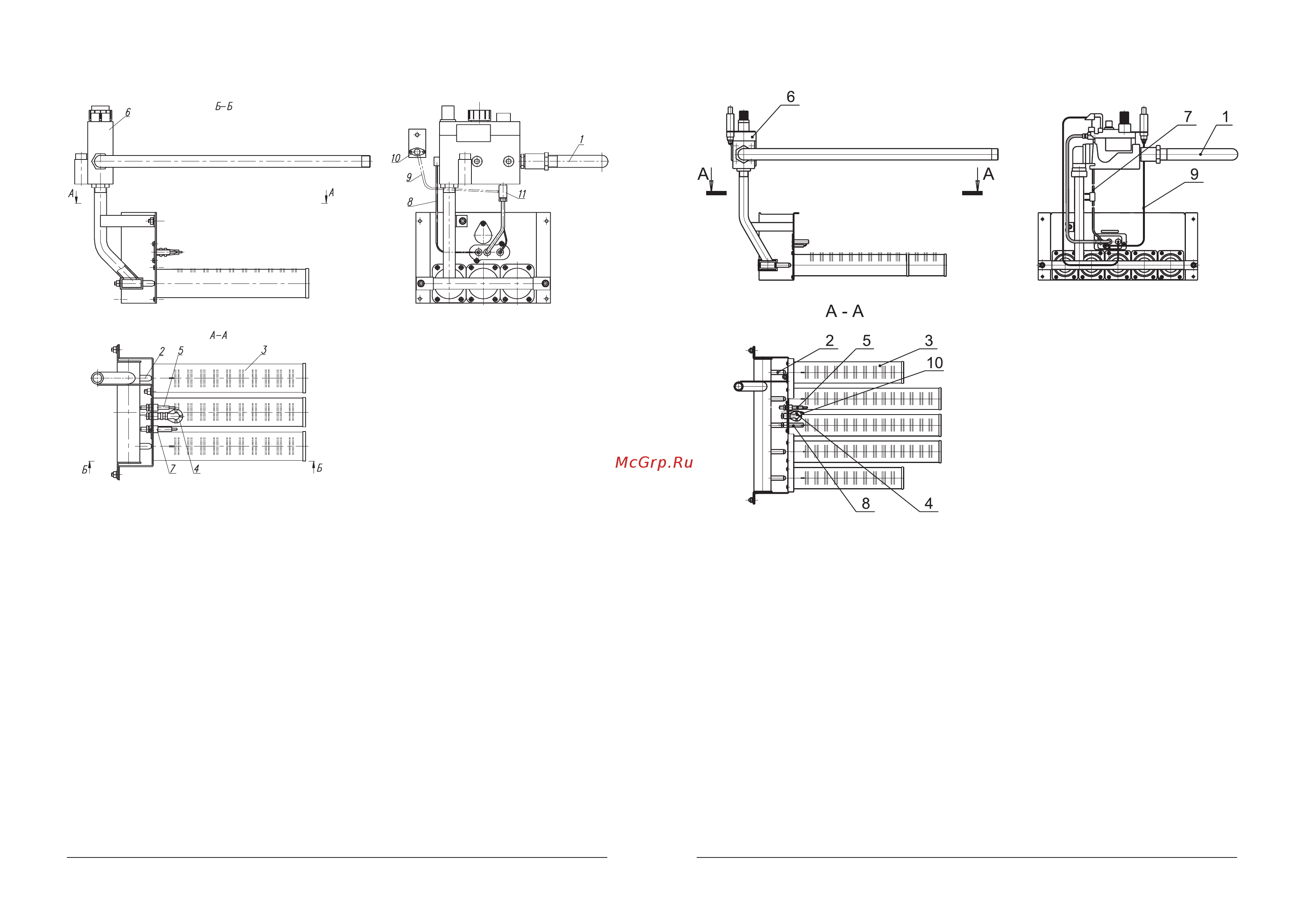

Рис. 9. Газогорелочное устройство
с автоматикой 710 MINISIT
1. Газопровод
2. Сопло
3. Атмосферная горелка
4. Пилотная горелка
5. Искровой электрод
6. Газовый клапан
7. Термопара
8. Кабель пьезорозжига
9. Кабель с двойным контактом
10. Датчик тяги
Рис. 10. Газогорелочное устройство
с автоматикой 820 NOVA.
1. Газопровод
2. Сопло
3. Атмосферная горелка
4. Пилотная горелка
5. Термопара
6. Автоматика 820 NOVA
7. Контакты для подключения датчика тяги
8. Миливольтовый генератор
9. Кабель пьезорозжига
10. Электрод розжига
Содержание
- Паспорт и руководство по эксплуатации устройства газогорелочные 1
- Типа ггу 1
- Ту 4858 008 24181354 2009 1
- Вид газа природный по гост 5542 2 номинальное давление природного газа 274 па 130 мм вод ст максимальное с регулировкой до 2940 па 300 мм вод ст 2 минимальное давление природного газа 00 па 60 мм вод ст 2 теплота сгорания газа 6 58 1 78 мдж м³ 8738 ккал м³ 2 содержание окиси углерода в продуктах сгорания не более 05 2 уровень звуковой мощности дба не более 5 2 диапазон регулирования температуры теплоносителя ºс 40 90 5 2 тепловая мощность запальной горелки квт не более 0 23 2 инерционность срабатывания с при розжиге запальной горелки не более 0 при погасании пламени запальной горелки не более 0 при отсутствии тяги в дымоходе не менее 0 не более 0 2
- Внимание не допускается применять на опасных производ ственных объектах 1 монтаж устройства в состав котлов аппаратов пуск про филактическое обслуживание и ремонт производится только работниками специализированных организаций 2 инструктаж владельца устройства проводит экспуатаци онная организация газового хозяйства 2
- Газогорелочное устройство ггу лемакс предназначены для сжигания природного газа в аппаратах отопительных бытовых с водяным контуром отопительных водогрейных котлах применяются для замены ранее уста новленного газогорелочного устройства и при переводе котлов с твердого топлива на природный газ при покупке газогорелочного устройства проверьте комплектность потребуйте отметку торгующей организации на гарантийных талонах будем вам признательны если вы сообщите свои замечания пожелания и предложения по работе и конструкции газогорелочного устройства завод продолжает работать над усовершенствованием и улучшением газогорелочного устройства 2
- Назначение изделия 2
- Таблица 1 2
- Таблица 2 2
- Технические данные 2
- Технические данные и параметры имеющие отличия в зависимости от исполнения сведены в табл 1 и табл 2 2
- Устройство газогорелочное типа ггу далее устройство предназначено для сжи гания газа в котлах водогрейных аппаратах отопительных водогрейных и бытовых печах автоматического регулирования и контроля безопасности их работы установка устройств всех модификаций должна производиться в соответствии с требованиями правил безопасности в газовом хозяйстве правил пожарной безопасности 2
- Комплект поставки 3
- Порядок установки 3
- Работа газогорелочного устройства 3
- Указание мер безопасности 3
- Рис 8 газогорелочное устройство с автоматикой 630 eurosit 5
- Техническое обслуживание 5
- Рис 10 газогорелочное устройство с автоматикой 820 nova 6
- Рис 9 газогорелочное устройство с автоматикой 710 minisit 6
- Возможные неисправности и методы их устранения 7
- Гарантии изготовителя 7
- Свидетельство о приемке 7
- Специальные положения 7
- Хранение и транспортирование 7
- Контрольный талон на установку ггу 8
- Сведения о рекламациях 8
