11
Clever L V1.02
5. РЕКОМЕНДУЕМАЯ ГИДРАВЛИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ КОТЛА

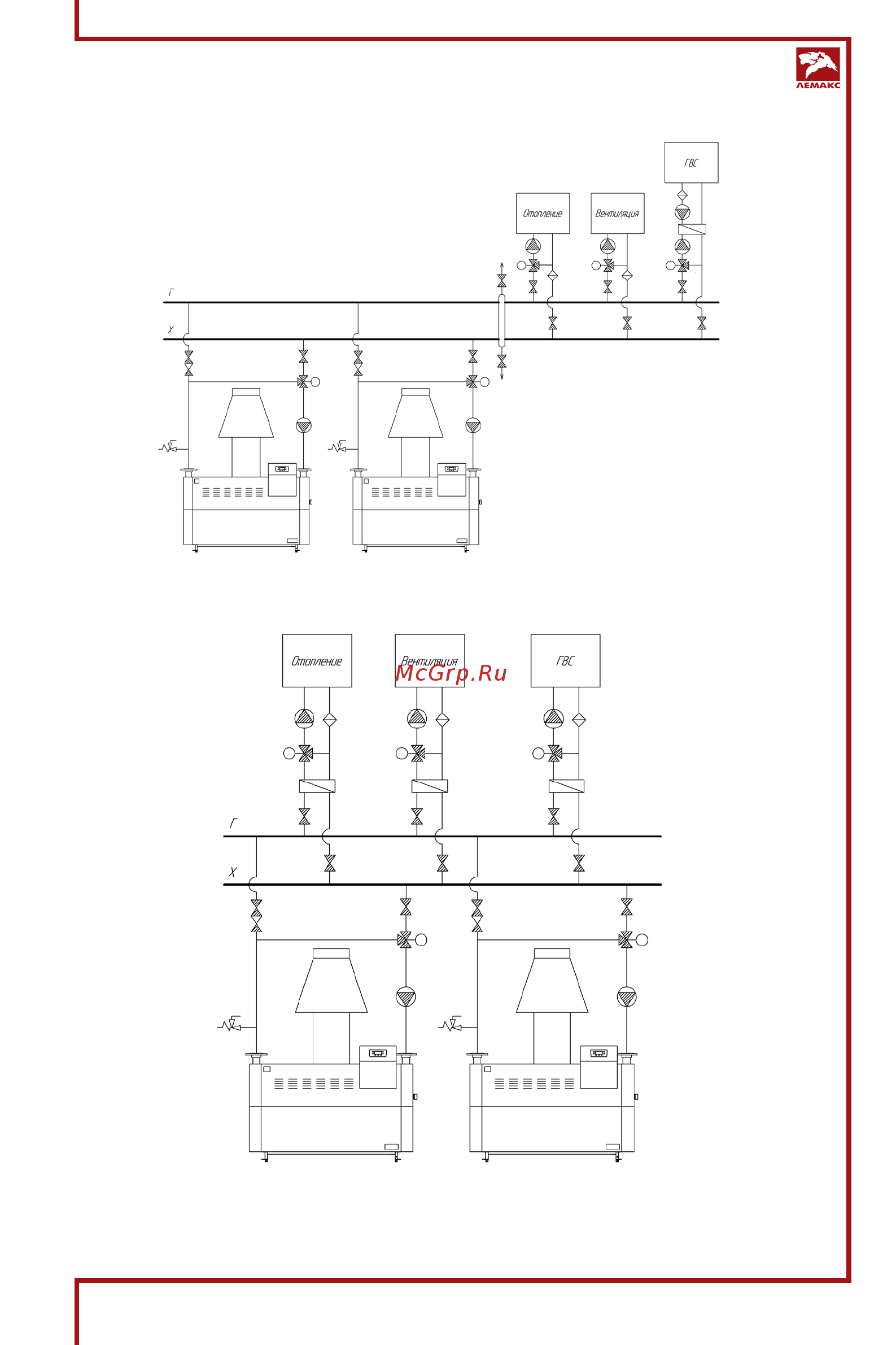

Рис. 5. Гидравлическая схема подключения котла к системе отопления
с применением гидравлического разделителя динамических давлений
Рис.5.1. Гидравлическая схема подключения котла к системе отопления
с независимым котловым контуром.
