Таблица 3

Номера контактов счетчика, между которыми прикла-

дывается испытательное напряжение

Величина испытательного

напряжения, кВ

Х1.1 – Х1.4,

соединенные вместе

«земля», контакты IMP-A,

соединенные вместе

Результат проверки считается положительным, если электрическая изоляция, при

закрытом корпусе и закрытой крышке зажимов, выдерживает испытательное напряжение

переменного тока частотой 50 Гц в течение 1 минуты.

Во время проверки не должно быть искрения, пробивного разряда или пробоя.

5.4 Проверка стартового тока

5.4.1 Проверка стартового тока производится методом непосредственного сличения

на измерительной установке УАПС–1М при номинальном напряжении, при коэффициен-

те мощности, равном единице, и значении тока, равном 0,02 А. Перед началом проверки

необходимо перевести импульсный выход счетчика в режим поверки.

Результаты проверки считают положительными, если счетчик начинает и

продолжает регистрировать энергию и погрешность измерения электроэнергии находится

в пределах ± 30 %.

5.5 Проверка отсутствия самохода

5.5.1 При проверке отсутствия самохода установите в параллельной цепи счетчика

напряжение 1,15 U

ном

(265 В).

Ток в последовательной цепи должен отсутствовать. Перед началом проверки

необходимо перевести импульсный выход счетчика в режим поверки.

При проверке отсутствия самохода можно использовать схему, приведенную на

рисунке 1.

АЛ307БМ

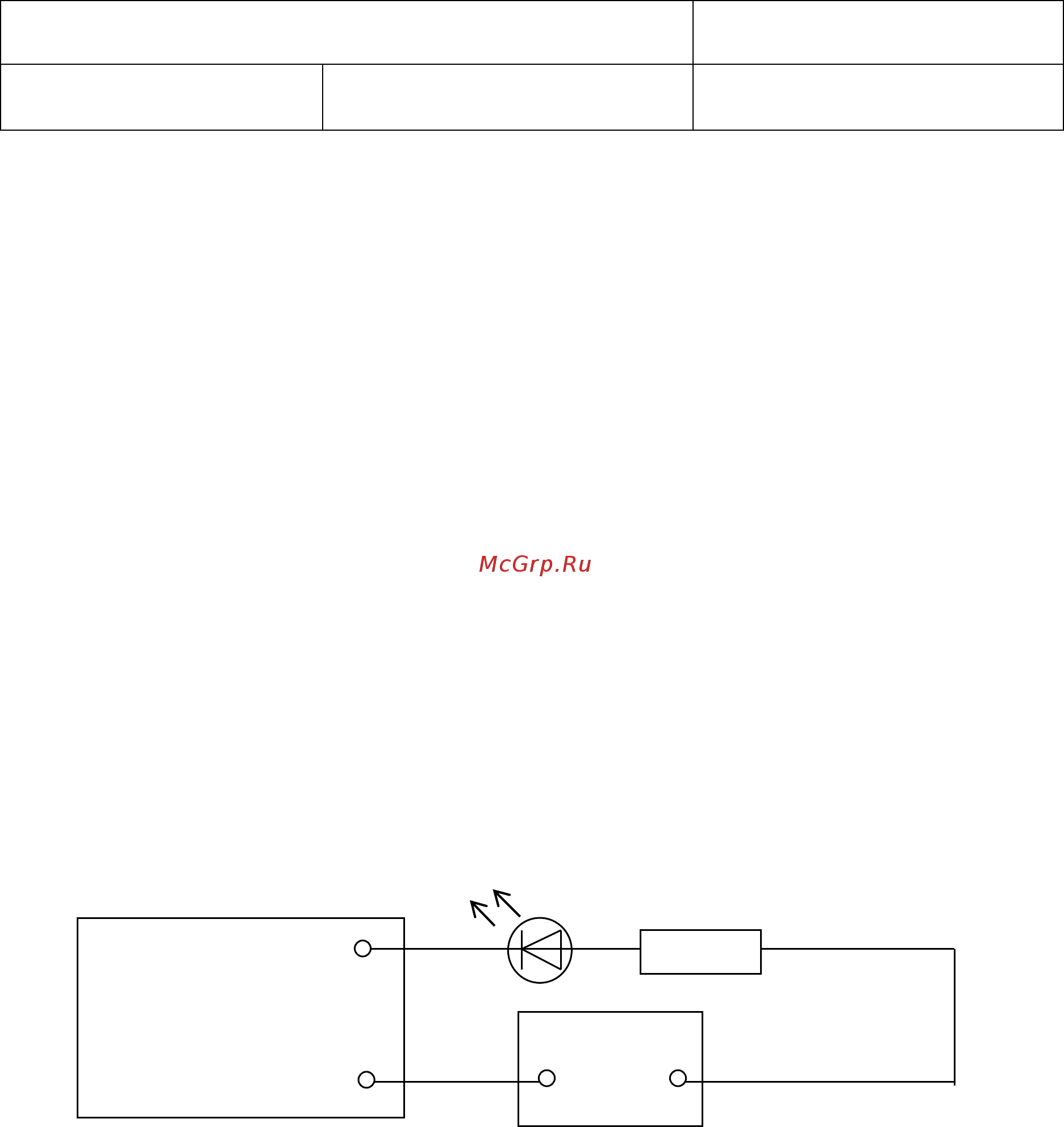

Рисунок 1 – Схема подключения светодиодного индикатора

к импульсному выходу при измерении энергии

С помощью секундомера необходимо убедится, что период мигания светового

индикатора (АЛ307БМ) в режиме поверки не менее 70 с.

5.6 Проверка функционирования счетчика

5.6.1 Проверку функционирования проверяемого счетчика проводят на установке

УАПС-1М при номинальном напряжении 230 В, токе 5 А, при cos φ=1.

Проверку производят во время двадцатиминутного самопрогрева.

IMP-A (+)

Счетчик

IMP-A (-)

Б5 – 50

- +

1кОм
