Приложение к свидетельству № 55818 лист № 1

об утверждении типа средств измерений всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические МАЯК 101АТД

Назначение средства измерений

Счетчики электрической энергии статические МАЯК 101АТД предназначены для учета

активной энергии прямого направления в однофазных сетях переменного тока частотой 50 Гц.

Описание средства измерений

Счетчики МАЯК 101АТД являются измерительными приборами, построенными по

принципу учёта информации, получаемой с импульсного выхода измерительной микросхемы.

Конструктивно счётчик состоит из корпуса (основания корпуса, крышки корпуса, клеммной

крышки), клеммной колодки, печатного узла.

В качестве датчиков тока в счетчиках используется шунт, включенный последователь-

но в цепь тока. В качестве датчиков напряжения используются резистивные делители, вклю-

ченные в параллельную цепь напряжения.

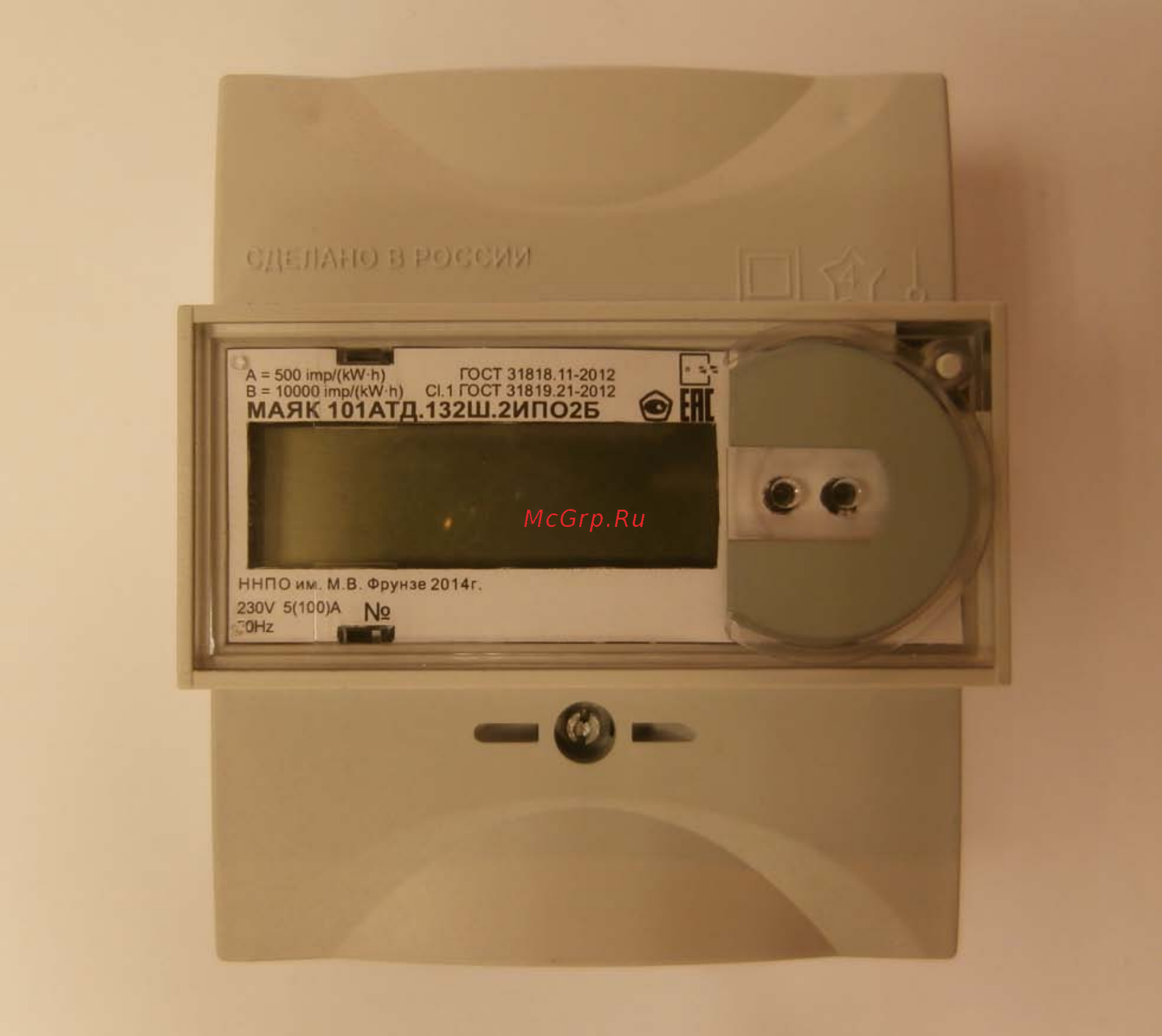

Внешний вид счетчика МАЯК 101АТД с закрытой клеммной крышкой приведён на

рисунке 1.

Рисунок 1 – Внешний вид счетчика с закрытой клеммной крышкой
