5 Порядок работы

5.1 Ручной режим

5.1.1 В ручном режиме управления информация считывается визуально с ЖКИ

счетчика. Отображаемые параметры сгруппированы в 4 цикла. Переключение между пара-

метрами в цикле производится нажатием кнопок вверх-вниз, при длительном нажатии (бо-

лее 1,5 сек) любой кнопки производится переключение между циклами.

При включении счетчик индицирует параметры четвертого цикла.

5.1.2 Индикация счѐтчика.

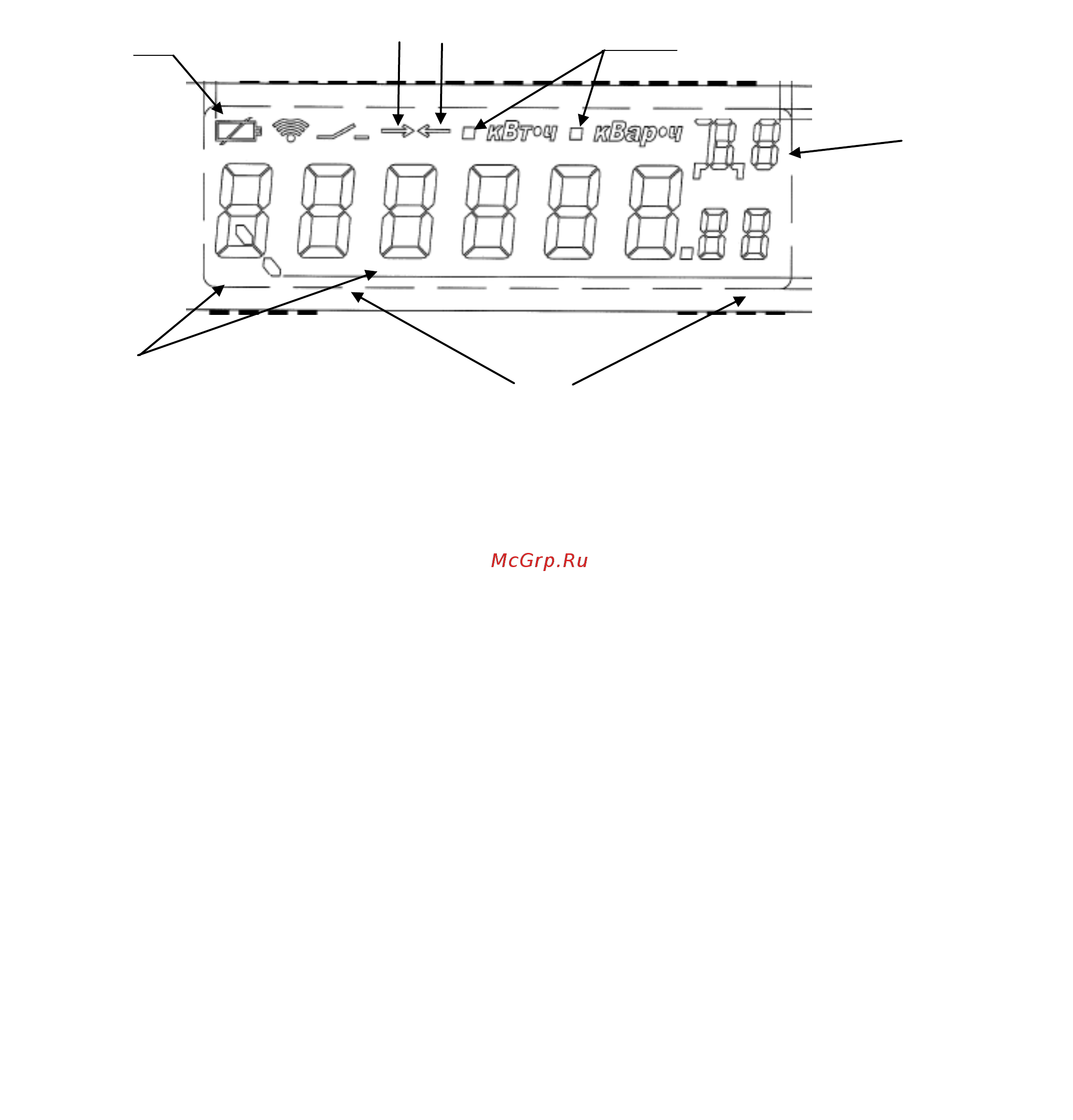

Внешний вид ЖКИ дисплея счетчика приведен на рисунке 1.

1. Индикация буквенного обозначения измеряемого параметра (P, Q, S, U, I, F,

COS, TAN)

2. Индикация величины заряда батареи. Мигание индикатора – батарея разряжена.

3. Индикация указателя прямого направления измеряемой энергии. Мигающий

значок – текущее состояние параметра. Постоянное свечение значка – архивное значение

параметра.

4. Индикация указателя обратного направления измеряемой энергии. Мигающий

значок – текущее состояние параметра. Постоянное свечение значка – архивное значение

параметра.

5. Индикация указателя вида измеряемой (активной или реактивной) энергии.

6. Индикация буквенного обозначения даты, времени, тарифа, цикла индикации,

температуры (Д, В, Т, Ц, °С)

7. Индикация семиразрядного значения измеряемого параметра.

Рисунок 1- Внешний вид ЖКИ дисплея счетчика
