Приложение к свидетельству № 53569 лист № 1

об утверждении типа средств измерений всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические МАЯК 103АРТ

Назначение средства измерений

Счетчики электрической энергии статические МАЯК 103АРТ предназначены для учета

активной и реактивной энергии прямого и обратного направления в однофазных сетях

переменного тока частотой 50 Гц.

Описание средства измерений

Счетчики МАЯК 103АРТ являются измерительными приборами, построенными по

принципу учѐта информации, получаемой с импульсного выхода измерительной микросхемы.

Конструктивно счѐтчик состоит из корпуса (основания корпуса, крышки корпуса, клеммной

крышки), клеммной колодки, печатного узла.

В качестве датчиков тока в счетчиках используется шунт, включенный последователь-

но в цепь тока. В качестве датчиков напряжения используются резистивные делители, вклю-

ченные в параллельную цепь напряжения.

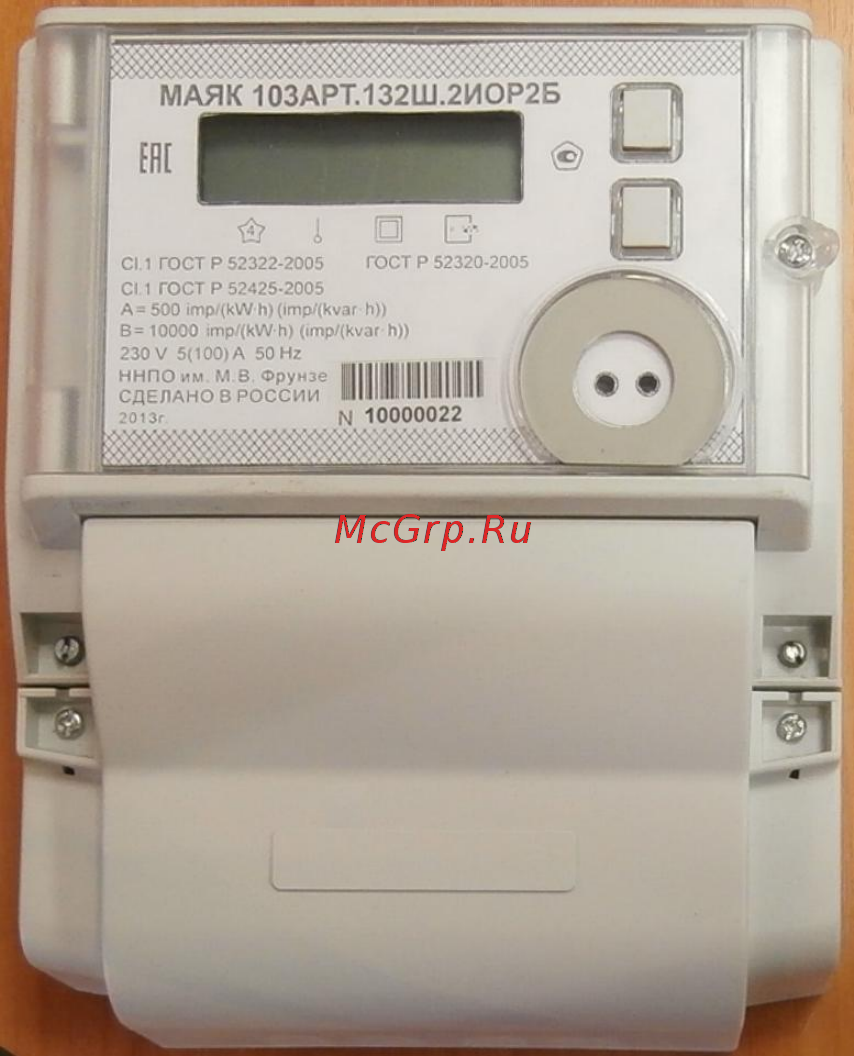

Внешний вид счетчика МАЯК 103АРТ приведѐн на рисунке 1.

Рисунок 1 – Внешний вид счетчика

1 Принцип действия

Принцип действия счетчиков основан на преобразовании входных сигналов тока и на-

пряжения сети в последовательность импульсов, частота которых пропорциональна потребляе-

мой электроэнергии.

Микроконтроллер счетчика преобразует сигналы, поступающие на его входы от датчи-

ков тока и напряжения в сигналы управления импульсным выходом, для обеспечения связи с

энергонезависимыми устройствами и поддержания интерфейсных функций связи с внешними

устройствами по оптическому порту.
