5 Порядок работы

5.1 Ручной режим

5.1.1 В ручном режиме управления информация считывается визуально с ЖКИ

счетчика. Отображаемые параметры сгруппированы в 4 цикла. Переключение между пара-

метрами в цикле производится нажатием кнопки, при длительном нажатии (более 1,5 сек)

кнопки производится переключение между циклами.

При включении счетчик индицирует параметры первого цикла.

5.1.2 Индикация счѐтчика.

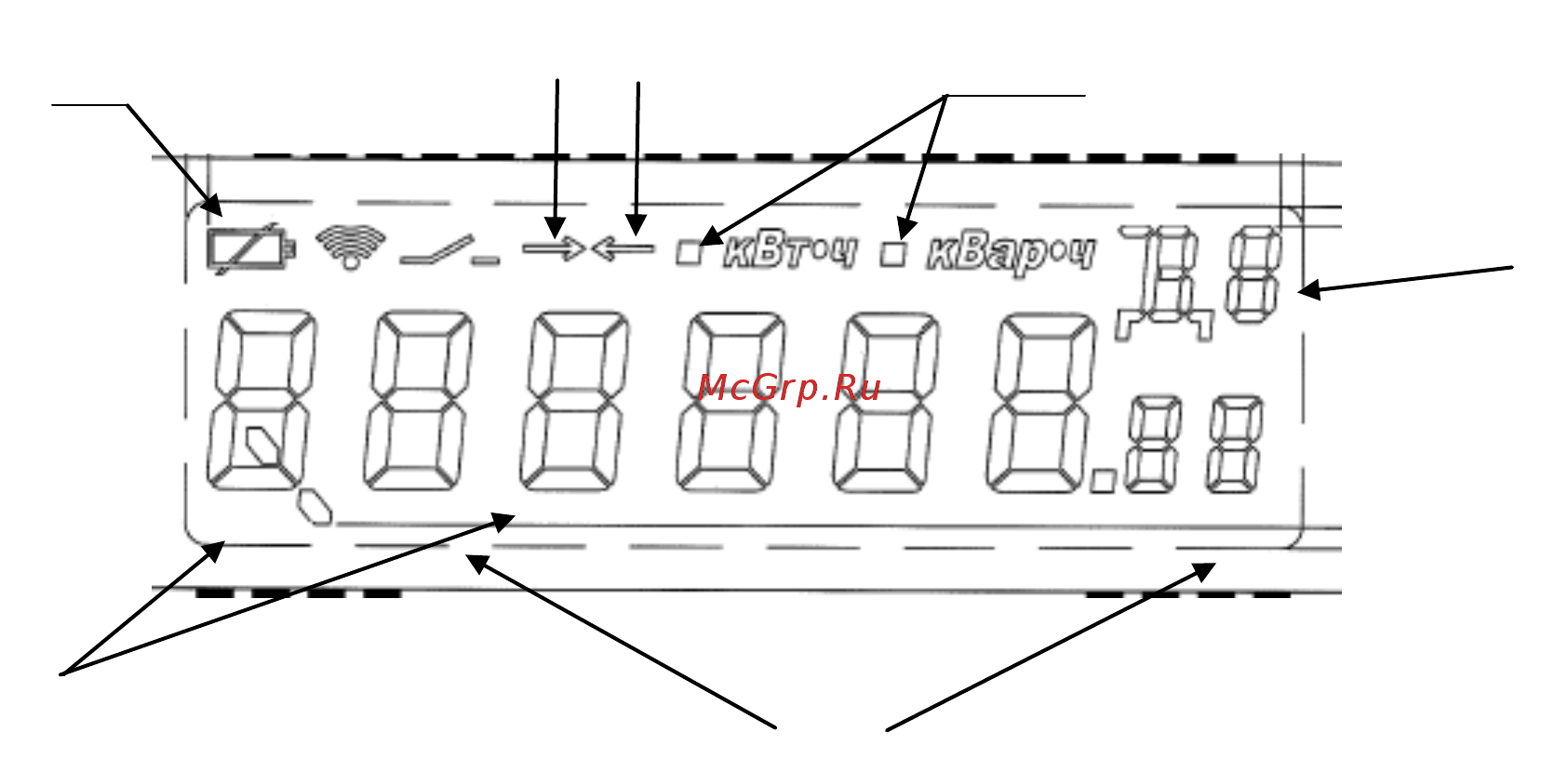

Внешний вид ЖКИ дисплея счетчика приведен на рисунке 1.

1. Индикация буквенного обозначения измеряемого параметра (P, Q, S, U, I, F,

COS, TAN)

2. Индикация величины заряда батареи. Свечение индикатора – батарея разряжена.

3. Индикация указателя прямого направления энергии..

4. Индикация указателя обратного направления энергии.

5. Индикация указателя вида измеряемой (активной или реактивной) энергии.

6. Индикация буквенного обозначения даты, времени, тарифа, цикла индикации,

температуры (Д, В, Т, Ц, °С)

7. Индикация семиразрядного значения измеряемого параметра.

Рисунок 1- Внешний вид ЖКИ дисплея счетчика

Пример отображения информации на ЖКИ дисплее включенного счетчика изобра-

жен на рисунке 2.
