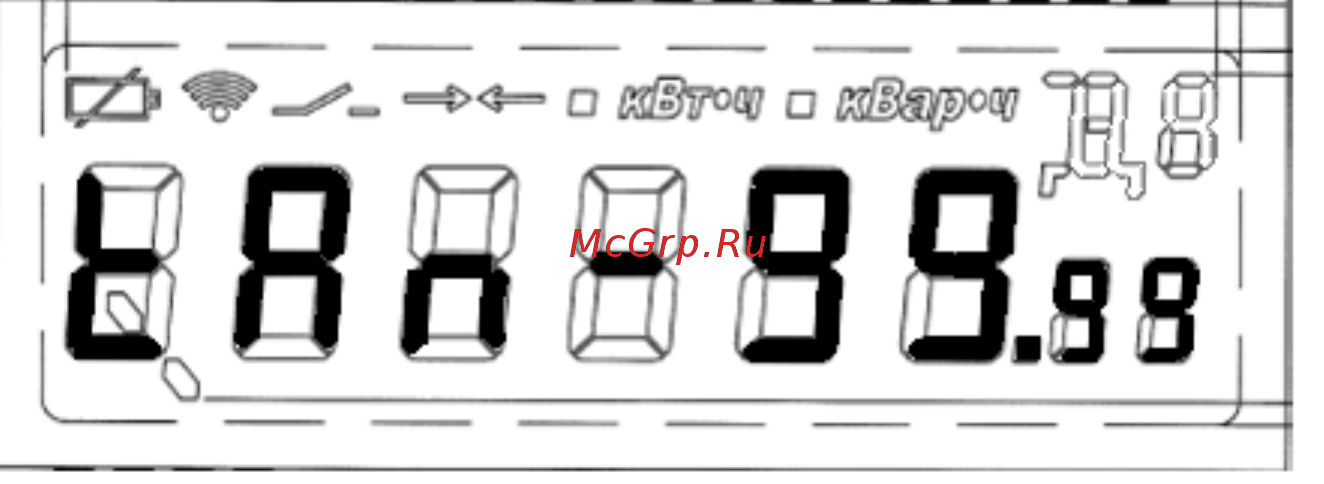

Рисунок 2 - пример отображения функции тангенса φ на дисплее счетчика.

В первом цикле индикации на дисплее счетчика отображаются параметры:

- значения накопленной активной энергии прямого направления по тарифам;

- значения накопленной активной энергии обратного направления по тарифам;

- значения накопленной реактивной энергии прямого направления по тарифам;

- значения накопленной реактивной энергии обратного направления по тарифам;

- действующего тарифа.

Величина энергопотребления представлена в формате ХХХХХ.ХХ,

- где ХХХХХ.ХХ – числовое значение (00000.00…99999.99).

Действующий тариф (Т) отображается в правом верхнем поле и имеет числовое значе-

ние от 1 до 8.

Во втором цикле отображаются параметры:

- суммарного значения накопленной активной энергии прямого направления по тарифам;

- суммарного значения накопленной активной энергии обратного направления по тарифам;

- суммарного значения накопленной реактивной энергии прямого направления по тарифам;

- суммарного значения накопленной реактивной энергии обратного направления по тарифам;

- суммарного значения накопленной активной энергии по модулю по тарифам;

- суммарного значения накопленной реактивной энергии по модулю по тарифам;

- действующего тарифа.

Величина энергопотребления представлена в формате ХХХХХ.ХХ,

- где ХХХХХ.ХХ – числовое значение (00000.00…99999.99).

Действующий тариф (Т) отображается в правом верхнем поле и имеет числовое значе-

ние от 1 до 8.

В третьем цикле индикации отображаются параметры даты и времени. Формат ото-

бражения: «дд-мм.гг»,

где «дд» – число месяца (01…31);

«мм» – месяц (01…12);

«гг» – последние цифры года (00…99).

При этом в правом верхнем поле отображается символ даты (Д) и числовое значение

дня недели (Д1 – понедельник…Д7 – воскресенье). Пример отображения приведен на ри-

сунке 3:
