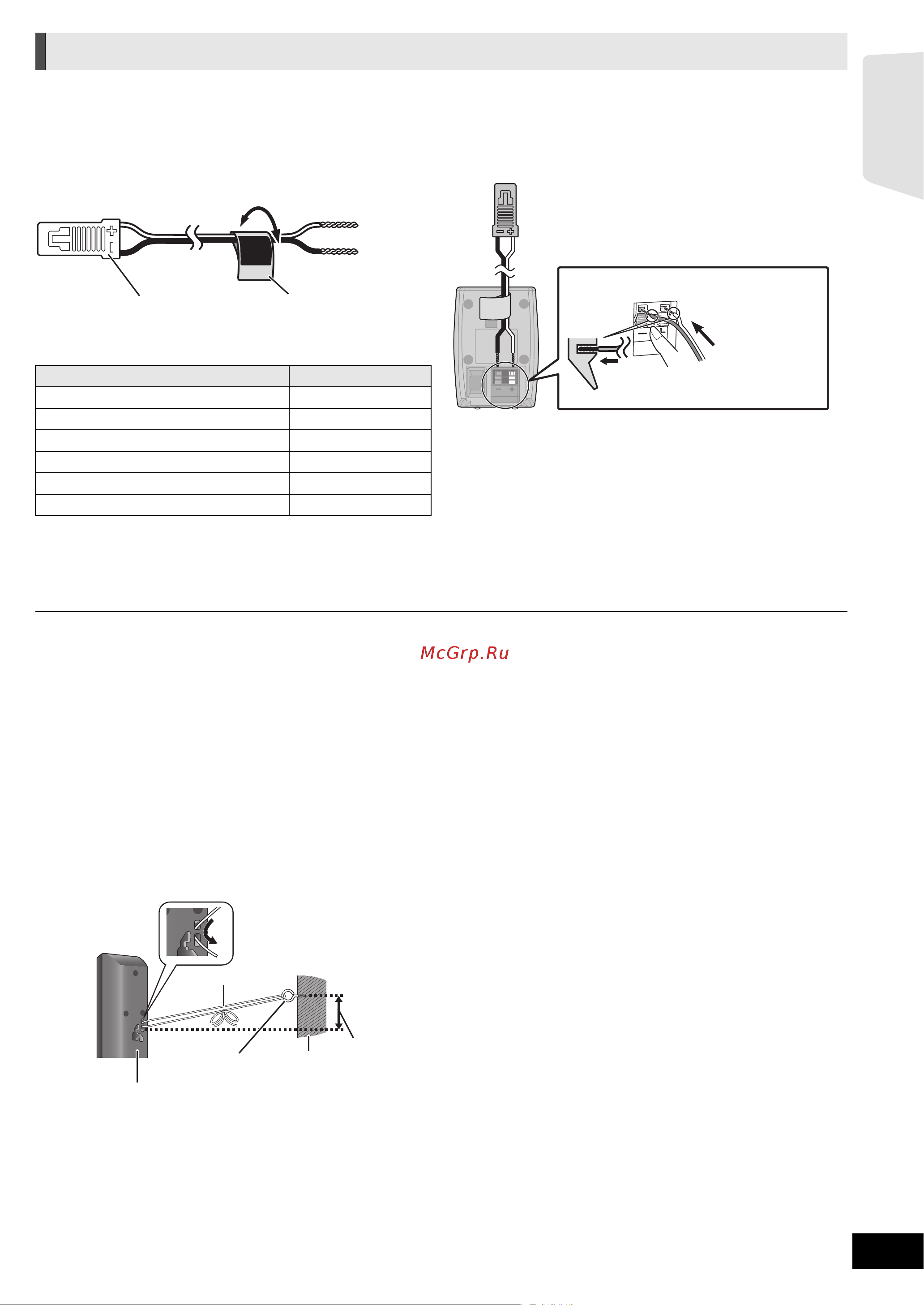

![Panasonic SC-BTT775EEK [13/55] Подготовка кабелей и осуществление подключения](/img/pdf.png)
Panasonic SC-BTT775EEK [13/55] Подготовка кабелей и осуществление подключения
![Panasonic SC-BTT775EEK [13/55] Подготовка кабелей и осуществление подключения](/views2/1018369/page13/bgd.png)
Перед эксплуата-
цией
13
VQT3M07
1 Для удобства при выполнении
подключений рекомендуется
использовать идентификационные
кабельные маркеры (наклейки).
напр., Фронтальные колонки (L)
A Наклейка кабеля колонки (входит в комплект)
B Разъем
Проверьте, чтобы номер каждой наклейки соответствовал
цвету разъема.
2 Подсоединить кабелиподключения
колонок. Вставьте провода полностью,
не переходя на участки без изоляции.
напр., колонки объемного звучания [BTT270]
≥ Не допускайте пересечения (короткого замыкания) или нарушения полярности проводов акустических колонок, т.к. это может вызвать
повреждение колонок.
≥ Не используйте фронтальную колонку как колонку объемного звучания или наоборот. Проверьте тип колонки по наклейке на задней
стороне перед подключением соответствующего кабеля.
≥ Чтобы избежать травм при падении или падения колонки, аккуратно размещайте ка
бели колонки способом, исключающим возможность
спотыкнуться или зацепиться.
≥ Не держите колонку одной рукой, чтобы избежать травмы в результате падения колонки при переноске.
[BTT775]
∫ Примите меры по защите колонок от падения
≥Проконсультируйтесь со специалистами по поводу крепления колонок к стенам или колоннам, так как несущая
способность последних может оказаться недостаточной. Неверная установка может привести к повреждению стены или
колонок.
≥Используйте нить менее ‰ 2,0 мм, которая может выдержать более 10 кг.
A Шнурок (не входит в комплект)
Протяните от стены к колонке и хорошо за
вяжите.
B Задняя сторона колонки
C Шуруп с кольцом (не входит в комплект)
D Стена
E Примерно 150 мм
Подготовка кабелей и осуществление подключения
Наклейка кабеля колонки Цвет
1 FRONT (L) Белый
2 FRONT (R) Красный
3 SURROUND (L) Синий
4 SURROUND (R) Серый
5 CENTRE Зеленый
6 SUBWOOFER Фиолетовый
FRONT
Lch
Подайте вперед!
r: Белы
s: Синий линия
SC-BTT775_270_EE_VQT3M07_rus.book 13 ページ ２０１１年１月２０日 木曜日 午後４時１１分
