В системах тепло- и водоснабжения в случае невозможности установки расхо-

домера в рекомендуемых местах допускается монтаж на горизонтальных участках

местных изгибов трубопроводов с высотой не более 1 м.

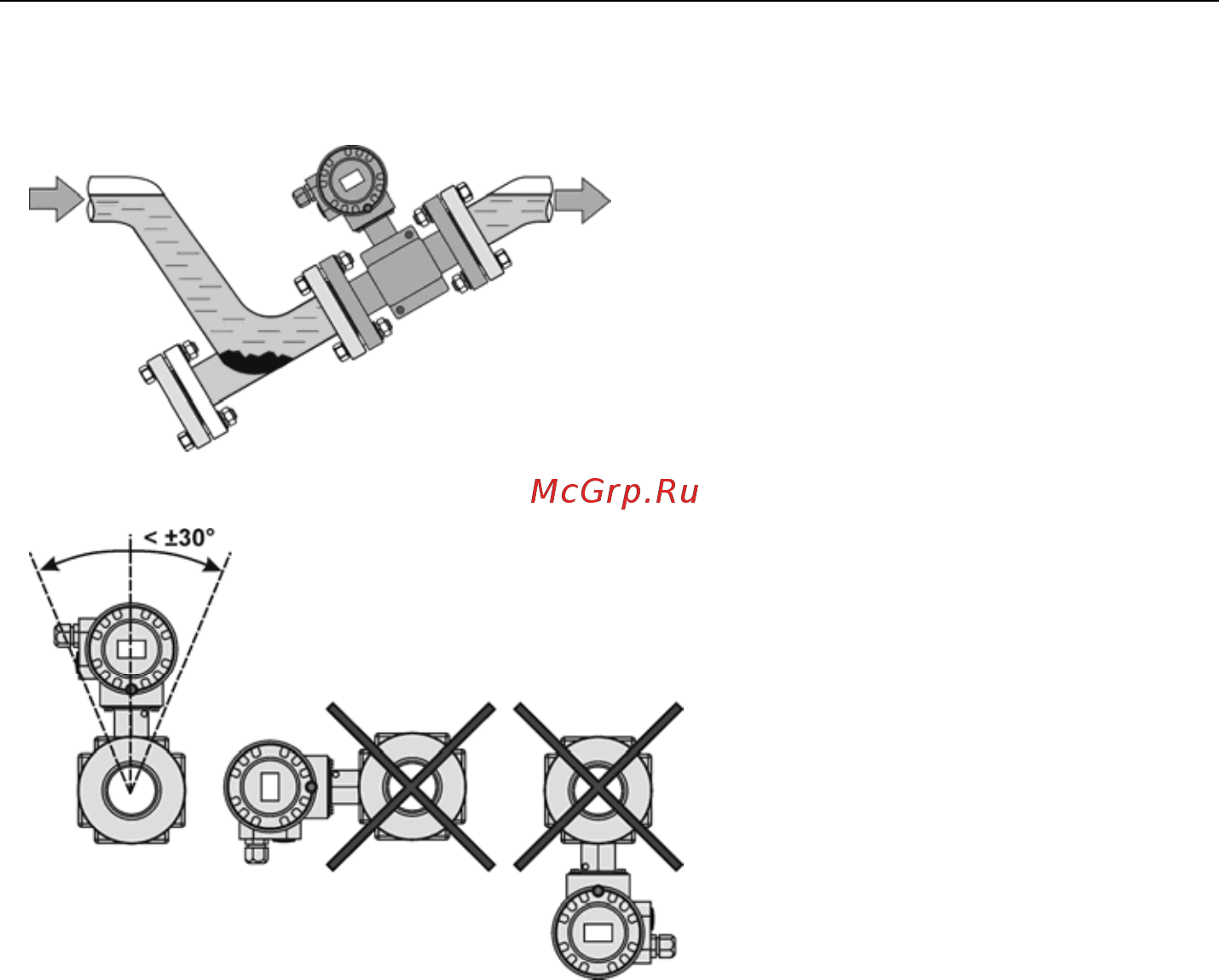

Рисунок 2. Установка расходомера в

частично заполненном трубопроводе

При измерении расхода в частично

заполненных трубопроводах или в тру-

бопроводах с открытым концом для

гарантированного заполнения жидко-

стью, расходомер следует устанавли-

вать в наклонном или U-образном тру-

бопроводах (рис.2).

Рисунок 3. Установка на горизонтальных

участках трубопровода

На горизонтальных участках

расходомер устанавливается

электронным блоком вверх.

Максимальное отклонение от вер-

тикальной оси не более чем на 30

(рис. 3).

2.2 Требования к месту установки

Установку расходомера следует производить в местах, где трубопровод не

подвержен вибрации. При возможной вибрации трубопровода в диапазоне частот и

амплитуд, превышающих допустимые для расходомера значения, трубопровод до

и после расходомера должен опираться на неподвижное основание.
