Питерфлоу Руководство по эксплуатации с. 12

4.5 Интерфейсы

Расходомер подключается к внешним устройствам через адаптеры.

Адаптеры преобразуют интерфейс LIN расходомера

в один из интерфейсов: RS-232, RS485, Ethernet USB.

Адаптеры RS-232, RS485, Ethernet крепятся на DIN-

рейку. Габариты адаптеров приведены на рис. 6.

Протоколы обмена:

– Modbus ASCII (адаптеры RS232 и RS485);

– ModBus ТСР или Modbus ASCII (адаптер Ethernet).

Скорость передачи данных 9600 или 19200 бит/с.

Питание адаптеров осуществляется от блока пита-

ния расходомеров.

Схемы подключения адаптеров приведена на рис. 7.

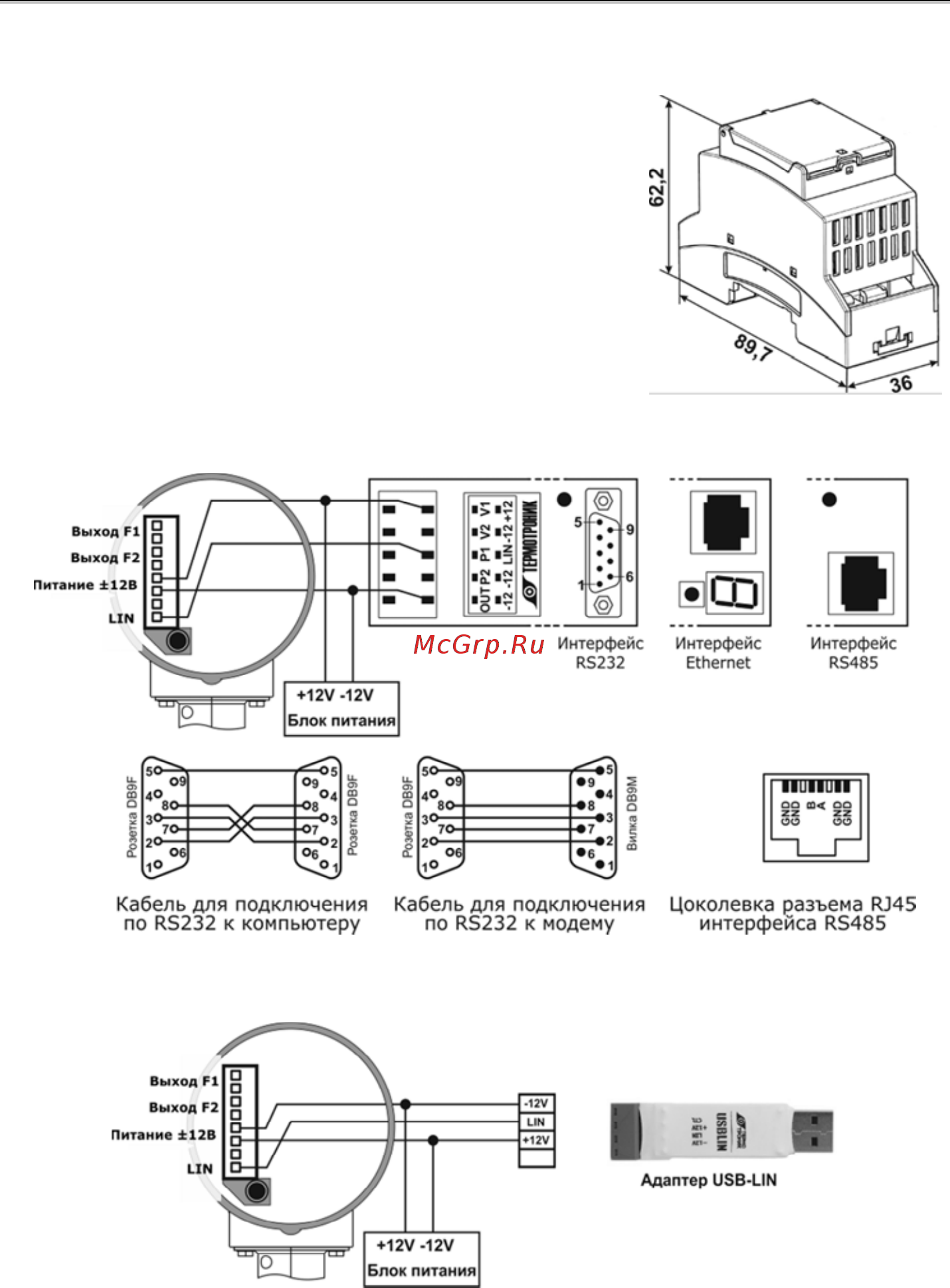

Рис. 6 – Внешний вид

адаптера

Рис. 7 – Схема подключения адаптеров RS-232, RS485, Ethernet

Схема подключения адаптера USB приведена на рис. 8.

Рис. 8 – Схема подключения адаптера USB
