Питерфлоу Руководство по эксплуатации с. 9

Вид со стороны индикатора Вид со стороны разъема Адаптеры интерфейса

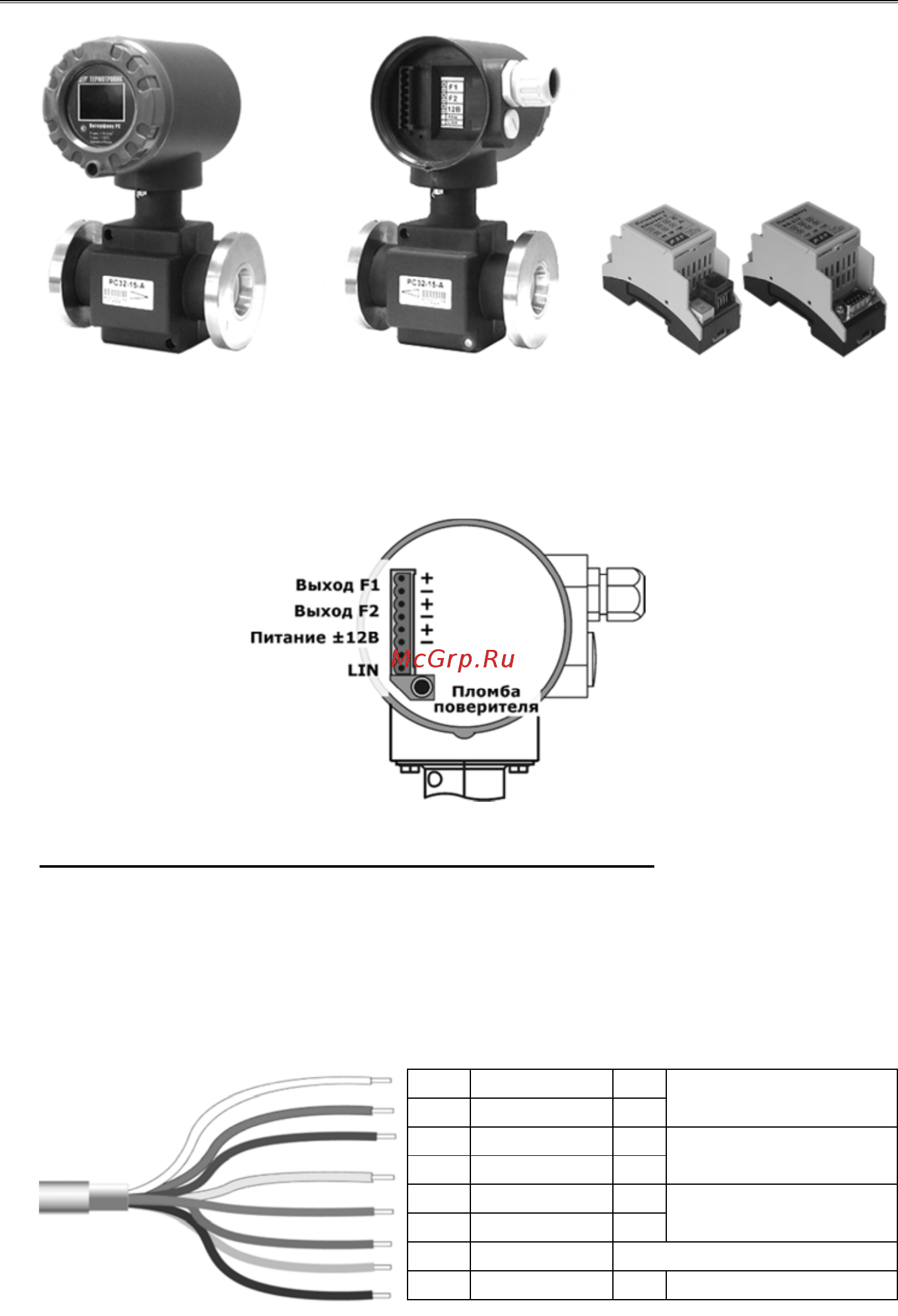

Рис. 1 – Внешний вид расходомера и адаптеров

Подключение внешних приборов к расходомеру производится с помощью ка-

бельных линий связи. Ввод кабелей в ЭБ осуществляется через герметизирован-

ные вводы, рассчитанные на подключение кабелей или гофрошлангов.

Рис. 2 – Подключение внешних приборов

Особенности расходомеров со степенью защиты IP68

Питерфлоу со степенью защиты IP68 выпускается с подключенным экраниро-

ванным кабелем UNITRONIC® LiYCY 8x0.5 с цветовой маркировкой DIN 47100,

диаметр 8.7мм, длиной 5м (по умолчанию). Максимальная глубина погружения

расходомера составляет 3 м (испытательная глубина 5 м, продолжительность 72

час).

Электронный блок жестко закреплен и не подлежит повороту. Схема подключе-

ния приведена на рис. 3.

Рис. 3 Схема подключения расходомера с IP68

1 белый (+)

ИмпульсныйвыходF1

2 коричневый (‐)

3 зелёный (+)

ИмпульсныйвыходF2

4 жёлтый (‐)

5 серый (+)

Питание12Вольт

6 розовый (‐)

7 голубой нет

8 красный LIN интерфейс
