Питерфлоу К Руководство по эксплуатации с. 15

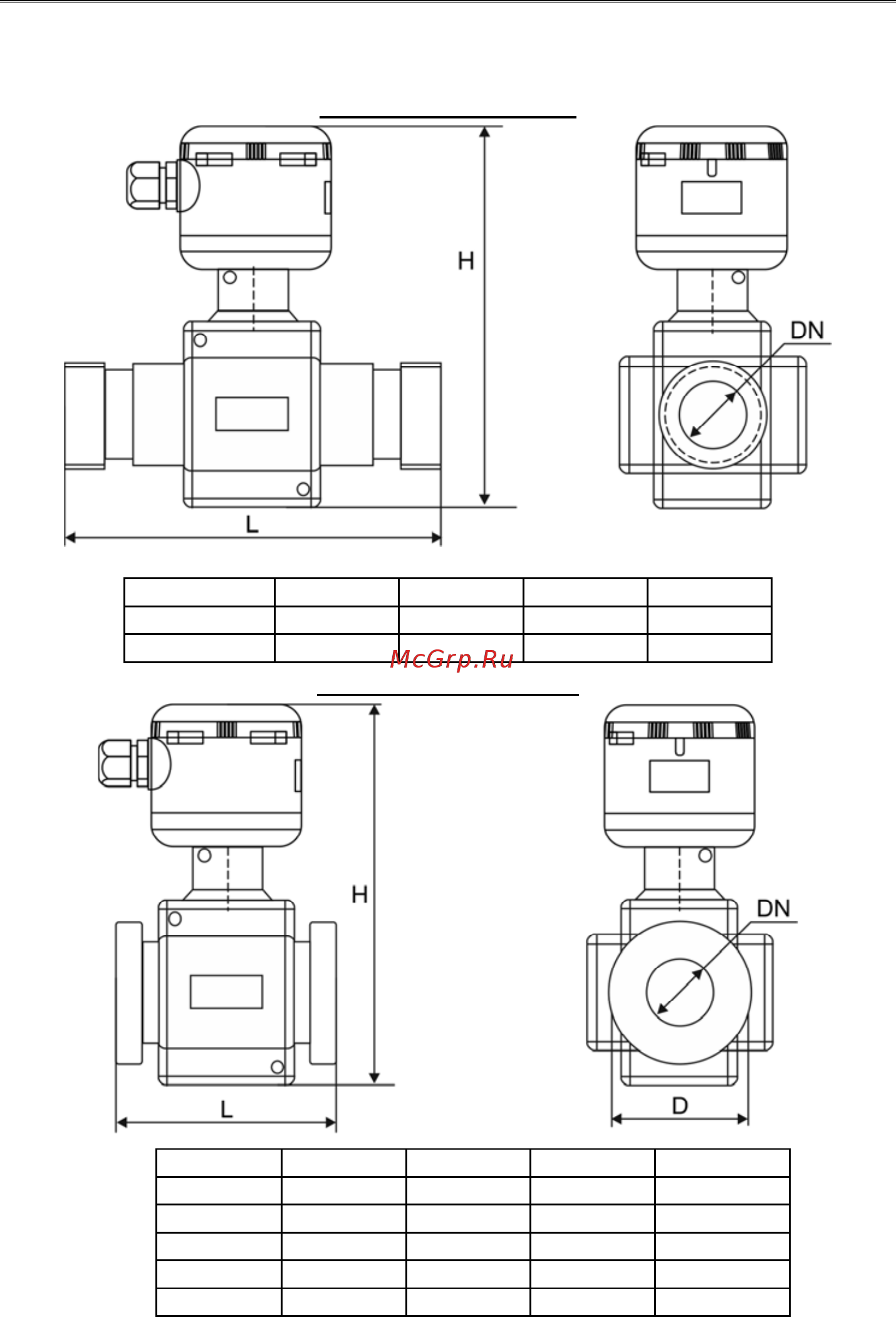

Приложение А – Габаритные размеры расходомеров
(справочное)
Исполнение муфтовое
DN резьба L, мм Н, мм Масса, кг
20 1” 140 231 0,9
32 1 1/2" 170 231 1,6
Исполнение «сэндвич»
DN D, мм L, мм Н, мм Масса, кг
20 60 111 180 1,0
25 70 111 180 1,2
32 85 128 200 1,7
40 90 128 200 2,0
50 105 153 220 2,7
