ГдеМои A8 (v5)| Руководство по установке и эксплуатации v 17/10-1 10
НАЗНАЧЕНИЕ ПРОВОДОВ И КОНТАКТОВ
Основной интерфейс имеет 12-контактный разъем для питания, входов/выходов, 1-Wire и т.д.

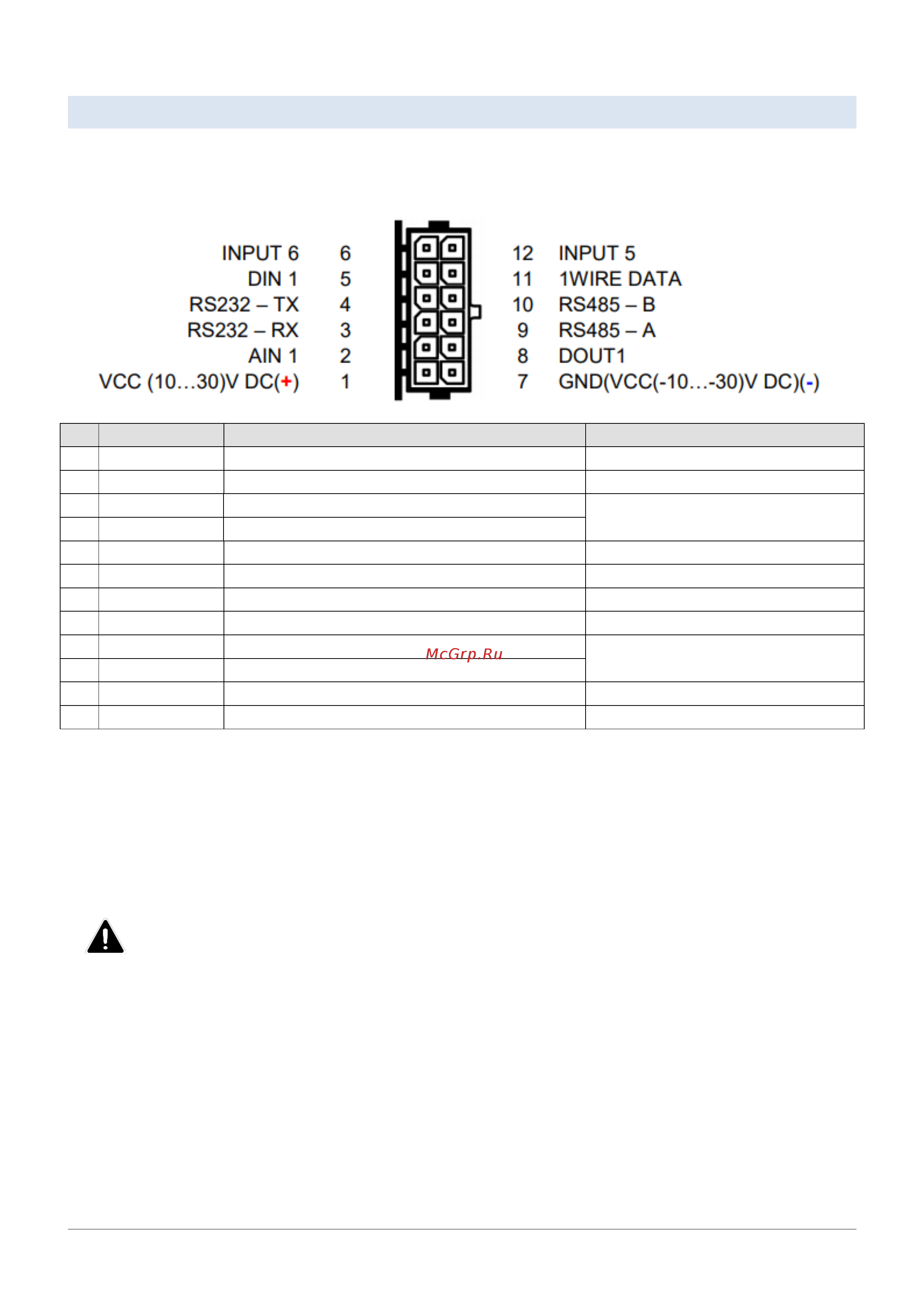

Назначение проводов шлейфа и контактов разъема (питание, входы/выходы) показано на схеме:
№
Обозначение
Описание
Применение\подключение
1
VCC
Плюс питания
Питание прибора 10 – 30 В
2
AIN
Аналоговый вход +
Аналоговые датчики
3
RS232-RX
Контакт RX интерфейса RS232
Датчики RS232
4
RS232-TX
Контакт TX интерфейса RS232
5
IGN (DIN1)
Контакт «Зажигание»
Зажигание
6
INPUT 6
Контакт RX CAN считывателя
LV-CAN 200
7
GND
Минус питания
«Масса»
8
OUT 1
Выход 1
Дистанционное управление
9
RS485-A
Линия A интерфейса RS485
Датчики RS485
10
RS485-B
Линия B интерфейса RS485
11
DATA DALLAS
Шина данных 1-wire
1-Wire устройства
12
INPUT 5
Контакт TX CAN считывателя
LV-CAN 200
Максимальный ток для выход – 300 mA. Для подключения исполнительных устройств
с бόльшим потреблением тока используйте автомобильное реле.
