BBK AV212T [17/21] Подключение
![BBK AV212T [17/21] Подключение](/views2/1054276/page17/bg11.png)
17

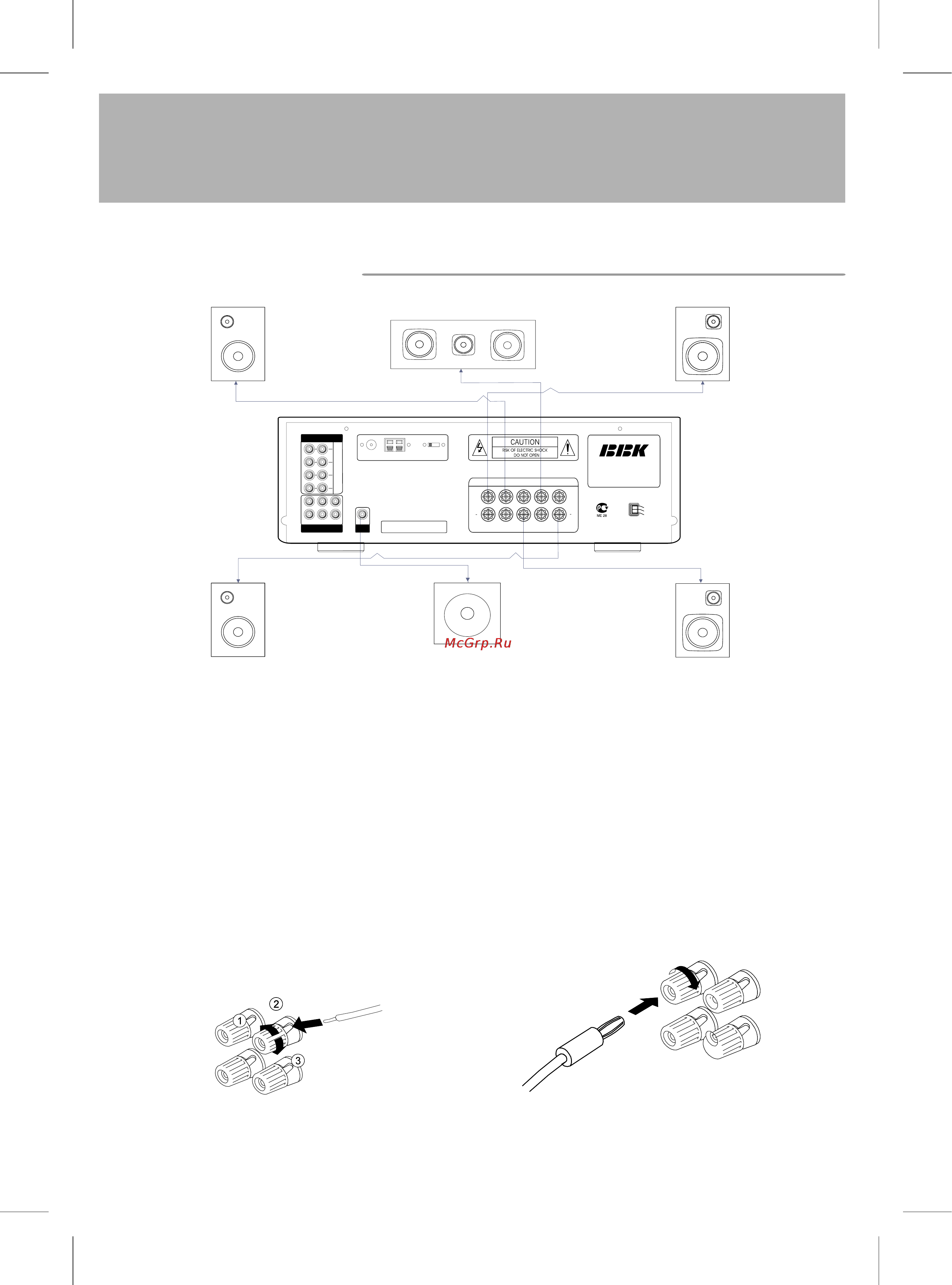

Подключение громкоговорителей
Как подключать:
Соедините выходные клеммы аппарата с
соответствующими громкоговорителями, используя
провода наименьшей возможной длины. Если
подключение ненадежно, Вы можете слышать
посторонние шумы при воспроизведении, или звук
вообще может отсутствовать. Обязательно
соблюдайте полярность при подключении, иначе
звук будет ненатуральный с большим уровнем
баса.
Внимание:
Не допускайте контакта оголенных проводов
друг с другом и другими металлическими
частями устройства и громкоговорителя, это
может вызвать повреждение устройства и /
или громкоговорителей.
Подключение провода к клеммам:
красный – положительный (+),
черный – отрицательный (–)
1. отверните фиксирующую гайку
2.оголите примерно 5 мм провода и вставьте
в специальное отверстие (см. рис.)
3.Затяните фиксирующую гайку, чтобы
обеспечить надежный контакт провода и
клеммы
При использовании специального кабеля с вилкой
на конце, подключите его в соответствии с
рисунком.
ПОДКЛЮЧЕНИЕ
Фронтальный левый громкоговоритель
Центральный громкоговоритель
Фронтальный правый громкоговоритель
Сабвуфер
SW
RLSR
C
SL
~22O-240V/50Hz
AC INPUT
VCD
AUX
CD
DVD
SLSR SW
4 OHM MIN SPEAKER,ALL CHANELS.
SERIAL NO.
FM ANT AM GND AM ANT
LRC
AUDIO INPUTAUDIO INPUT
10kHz 9kHz
+ +
AUDIO INPUTAUDIO INPUT
5.1 AUDIO SIGNAL
INP UT
5.1 AUDIO SIGNAL
INPUT
SW
OUT PUT
SW
OUTPUT
AV212T
MADE IN CHINA
Тыловой левый громкоговоритель Тыловой правый громкоговоритель
