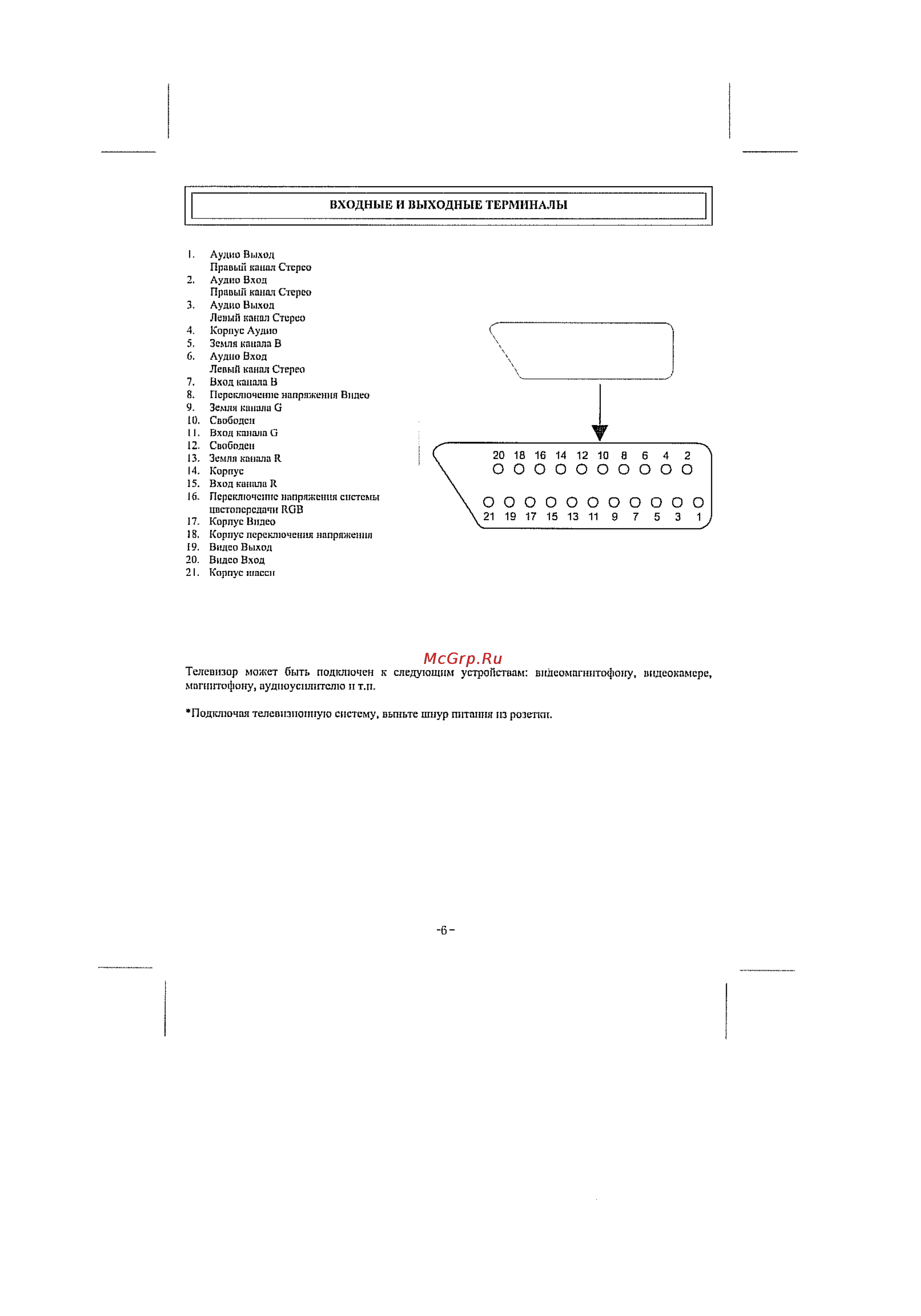

ВХОДНЫЕ И ВЫХОДНЫЕ ТЕРМИНАЛЫ I Аудио Выход Правый канол Стерео 2 Аудио Вход Правый канол Стерео 3 Аудио Выход Левый канал Стерео 4 Корпус Аудио 5 Земля канала В 6 Аудио Вход Левый канал Стерео 7 Вход капала В 8 ПсрсключеЕпю напряжения Видео 9 Земля канала С 10 Свободен 11 Вход канала С 12 Свободен 13 Земля канала R 14 Корпус 15 Вход канала R 20 18 16 14 12 10 8 6 4 2 оооооооооо 16 Переключение напряжения системы цветопередачи ИОВ 17 Корпус Видео ооооооооооо 21 19 17 15 13 11 9 7 5 3 1 18 Корпус переключения напряжения 19 Видео Выход 20 Видео Вход 21 Корпус шасси Телевизор может быть подключен к следующим устройствам видеомагнитофону видеокамере мппштофону оудпоусил5ггслю и т п Подключал телевизионную систему выньте шнур питания из розетки 6
