Epson AcuLaser C3900 Series Инструкция по эксплуатации
Введение 17
Элементы принтера

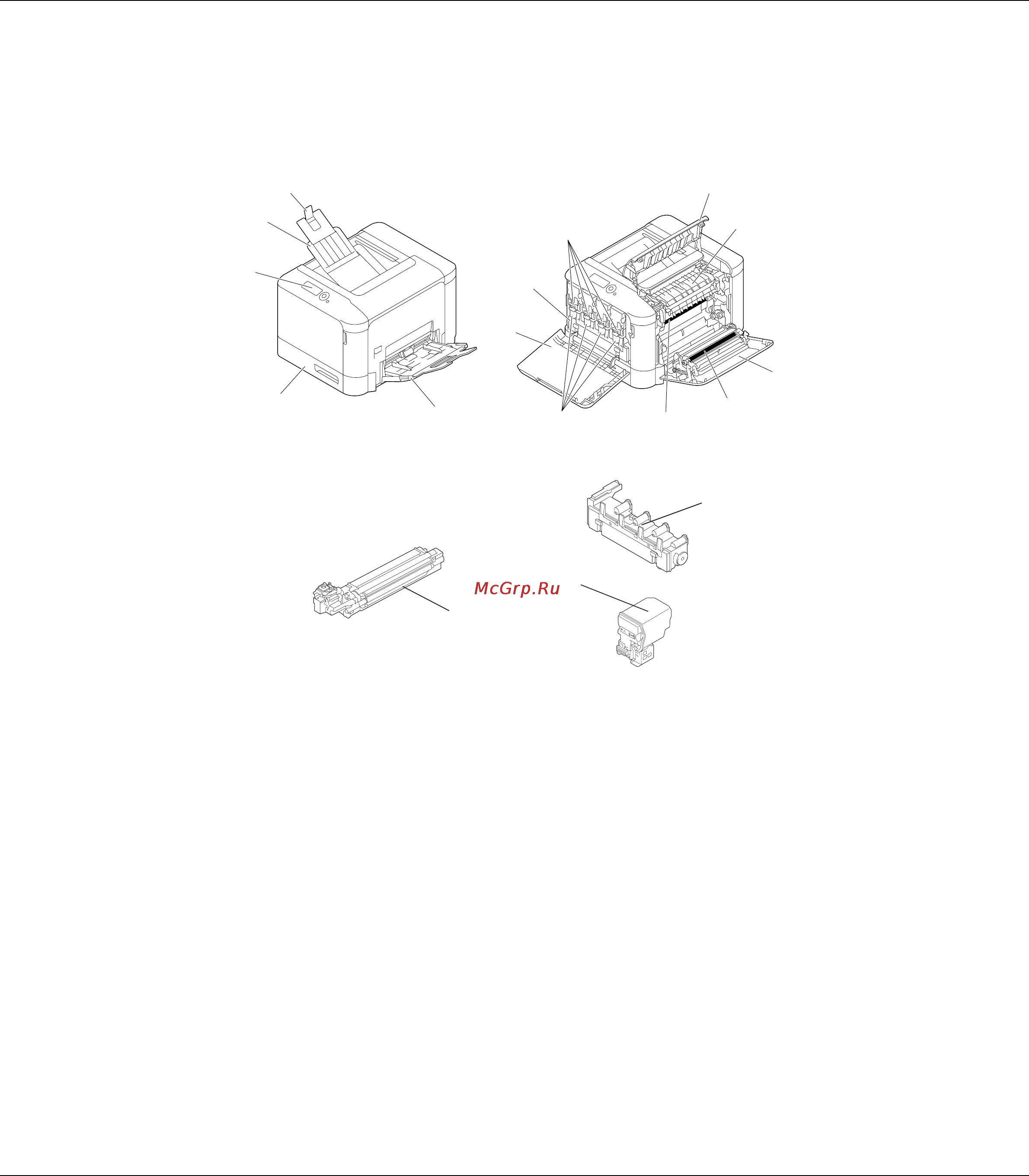

Вид спереди
1. Панель управления
2. Приемный лоток
3. Ограничитель бумаги
4. Лоток 1 (Лоток ручной подачи)
5. Лоток 2
6. Верхняя крышка
7. Блок печки
8. Правая крышка
9. Подающий вал
10. Блок ремня передачи
11. Блок фотокондуктора(ов)
12. Передняя крышка
13. Контейнер для отработанного тонера
14. Картридж(и) с тонером
6
7
8
9
10
11
12
13
14
4
5
1
2
3
14
13
11
