EKF AV POWER-1/3 32A 35kA TR [15/24] Power 2
![EKF AV POWER-3/3 630A 50kA ETU6.0 [15/24] Power 2](/views2/1543341/page15/bgf.png)
14
15
Защитные характеристики Примечания
Защита от перегрузок
Уставка тока Ir 1,0хIn
Уставка времени задержки tr 18s Когда I = 6Ir
Защита от сверх тока
Уставка тока Isd 6xIr
Уставка времени задержки tsd 0,1xs Когда 1.5Isd≤I <Ii
Зашита от мгновенных
токов КЗ
Уставка тока Ii 10xIn
Защита от токов утечки
на землю
Уставка тока утечки на
землю Ig
0,6xIn
Уставка времени задержки tg 0,4s
Предварительная
сигнализация
Уставка тока предваритель-
ной сигнализации Iр
0,9xIr Задержка 0,4s

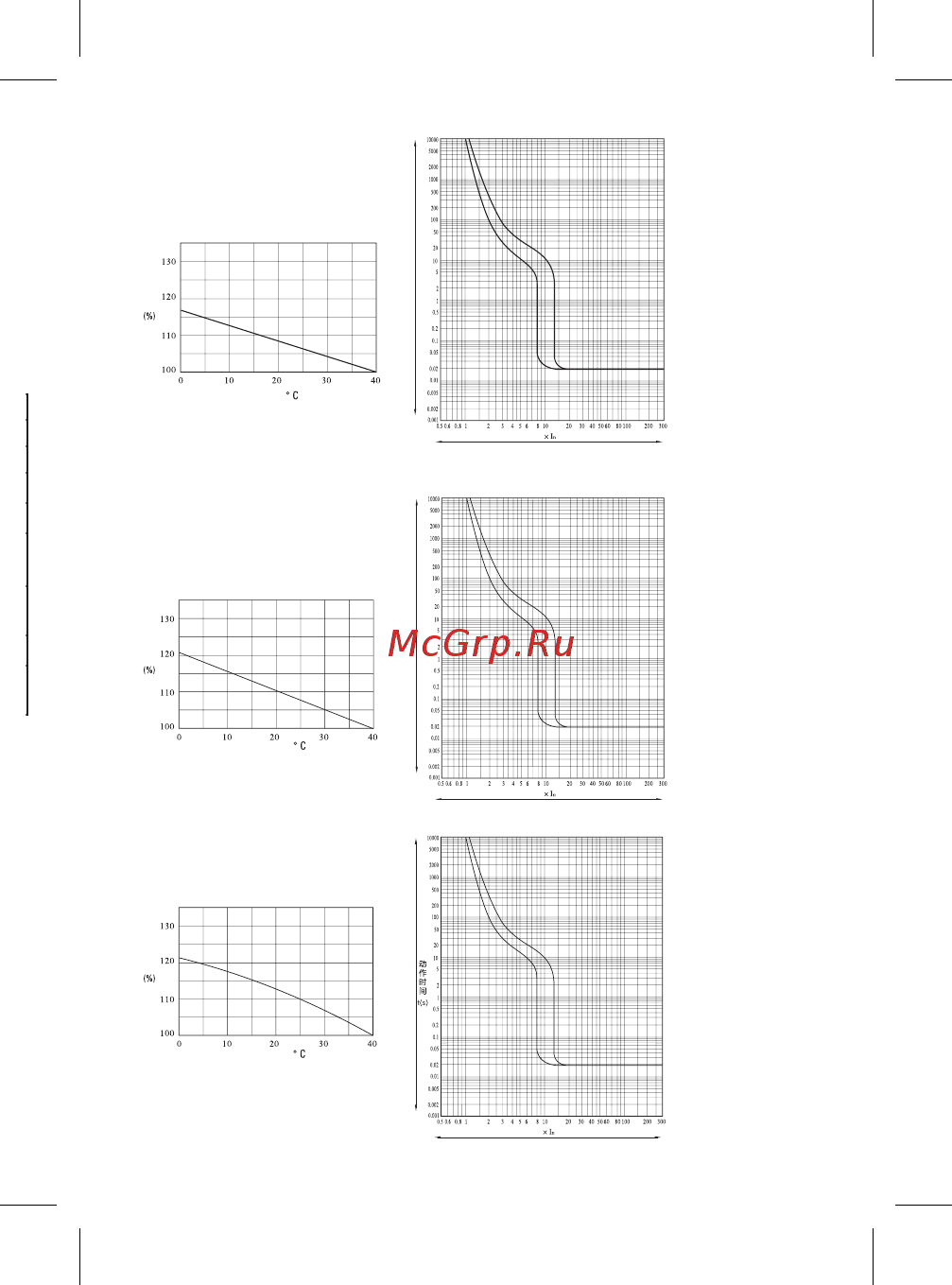

POWER-2
POWER-3
POWER-4
