4-КАНАЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ УРОВНЯ СИГНАЛА

MD.Lab SQ4

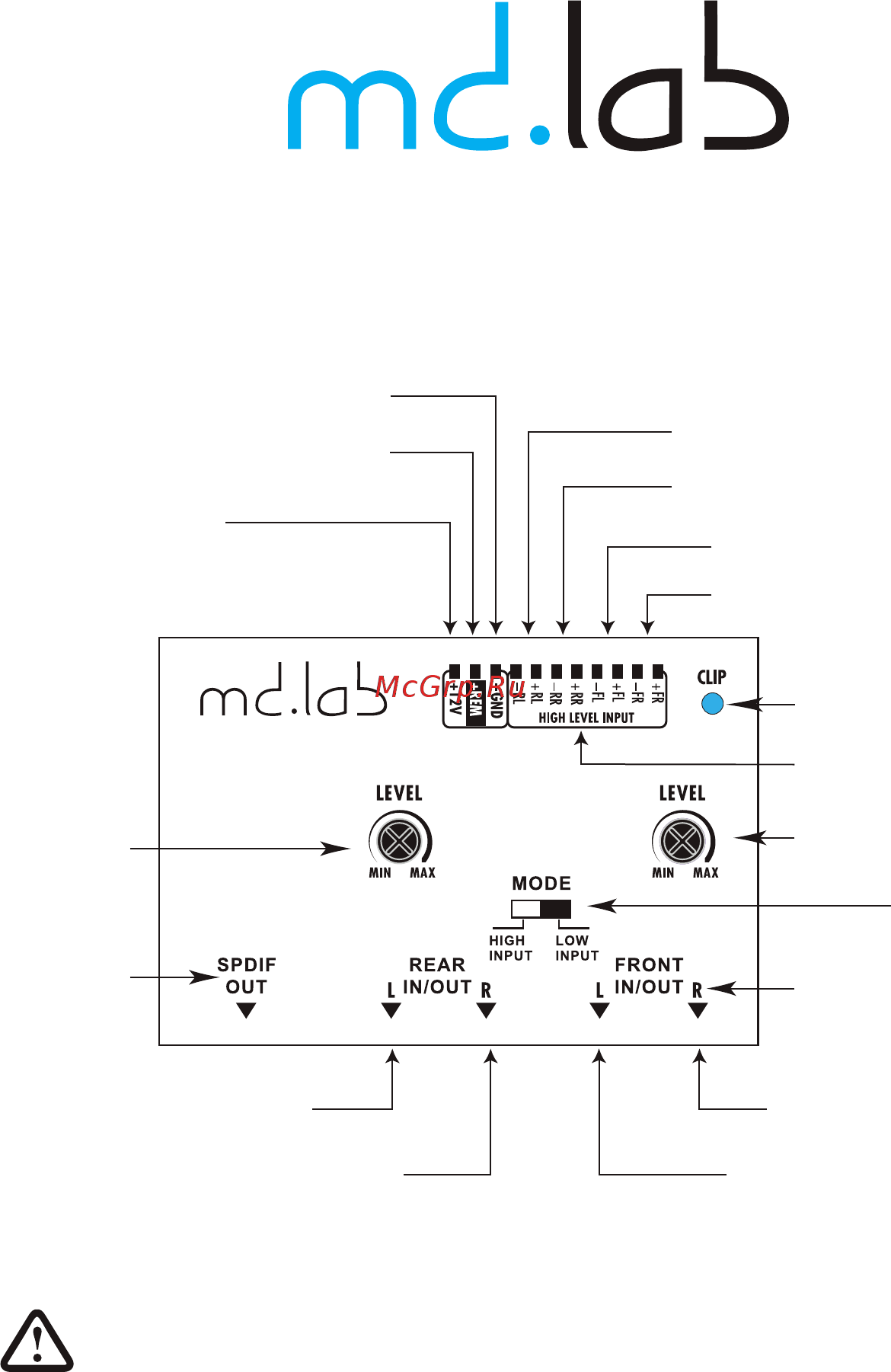

Вход высокого уровня тыл лево

Вход высокого уровня тыл право

Вход высокого уровня фронт лево

Вход высокого уровня фронт право

Минус 12 В («земля»)

Управляющий сигнал включения усилителей

+12 В

(рекомендуем защитить предохранителем 1А)

Регулятор уровня

сигнала (тыл)

Оптический выход

Линейный вход / выход тыл лево (RCA)

Линейный вход / выход тыл право (RCA)

Линейный вход / выход фронт лево (RCA)

Линейный вход / выход фронт право (RCA)

Индикатор клиппирования сигнала

(каналы 1-4)

Входы высокого уровня

Регулятор уровня сигнала (фронт)

Режим входа

(высокий уровень/линейный сигнал)

Входы/выходы линейного сигнала

Внимание! При монтаже соблюдайте полярность всех соединений!

MD.Lab SQ4

*В режиме “High Input” на этом проводе появляется +12 В для управления включением

усилителей. Преобразователь SQ4 включается автоматически при появлении сигнала

высокого уровня. При работе в режиме “Low Input” необходимо подать напряжение +12 В

на провод REM+ преобразователя с провода Rem out головного устройства. При работе

в этом режиме автоматического включения преобразователя не происходит.
