Усилитель-разветвитель видеосигнала
четырехканальный ВР-04
Предисловие
Благодарим вас за выбор наших видеоусилителей.
В этом руководстве содержатся все необходимые процедуры эксплуатации, информация о техническом обслуживании и
описание мер предосторожности для начинающих пользователей. Для обеспечения высокого качества работы вашего
оборудования, перед подключением внимательно прочитайте это руководство.
В данном руководстве используются следующие условные обозначения:
Внимание: Предупреждает об операциях, которые могут привести к повреждению оборудования.
Предупреждение: Информация об особенностях или предостережение об операциях, которые могут привести к
неправильной или нестабильной работе видеоусилителя, модуля сопряжения, видеодомофона или всей системы.
Описание
Видеоусилитель предназначен для усиления и восстановительной коррекции видеосигнала с разделением его на
четыре независимых канала, для распределения его нескольким разным потребителям. Использование четырех
независимых усилительных каналов позволило полностью избежать влияния характера нагрузки одного выхода
видеоусилителя на сигнал на других выходах. Для каждого канала предусмотрена независимая регулировка
коэффициента усиления, для лучшего согласования с видеовходом каждого потребителя; защита от короткого замыкания
видеовыходов; помехоподавляющий фильтр, стабилизатор и защита от подачи напряжения неправильной полярности по
входу питания; переключатель типа нагрузки по видеовходу (согласованный 75 Ом или промежуточный) и переключатель
типа входа по постоянной составляющей (открытый или закрытый). Для индикации наличия напряжения питания и
подсветки платы в темных условиях монтажа, предусмотрен светодиод подсветки элементов регулировки.
Для увеличения количества потребителей видеоусилители можно соединять параллельно по входам видеосигнала
и питания, при этом на всех видеоусилителях, кроме самого удаленного от источника видеосигнала, должна быть
отключена нагрузка 75 Ом переключателем 75Ω (вниз), а источник питания должен быть рассчитан на соответствующую
нагрузку. При необходимости можно отсечь постоянную составляющую входного видеосигнала, установив закрытый тип
входа переключателем DC (вниз). Подробности смотрите на обороте этой инструкции.
Основные технические характеристики видеоусилителя ВР-04

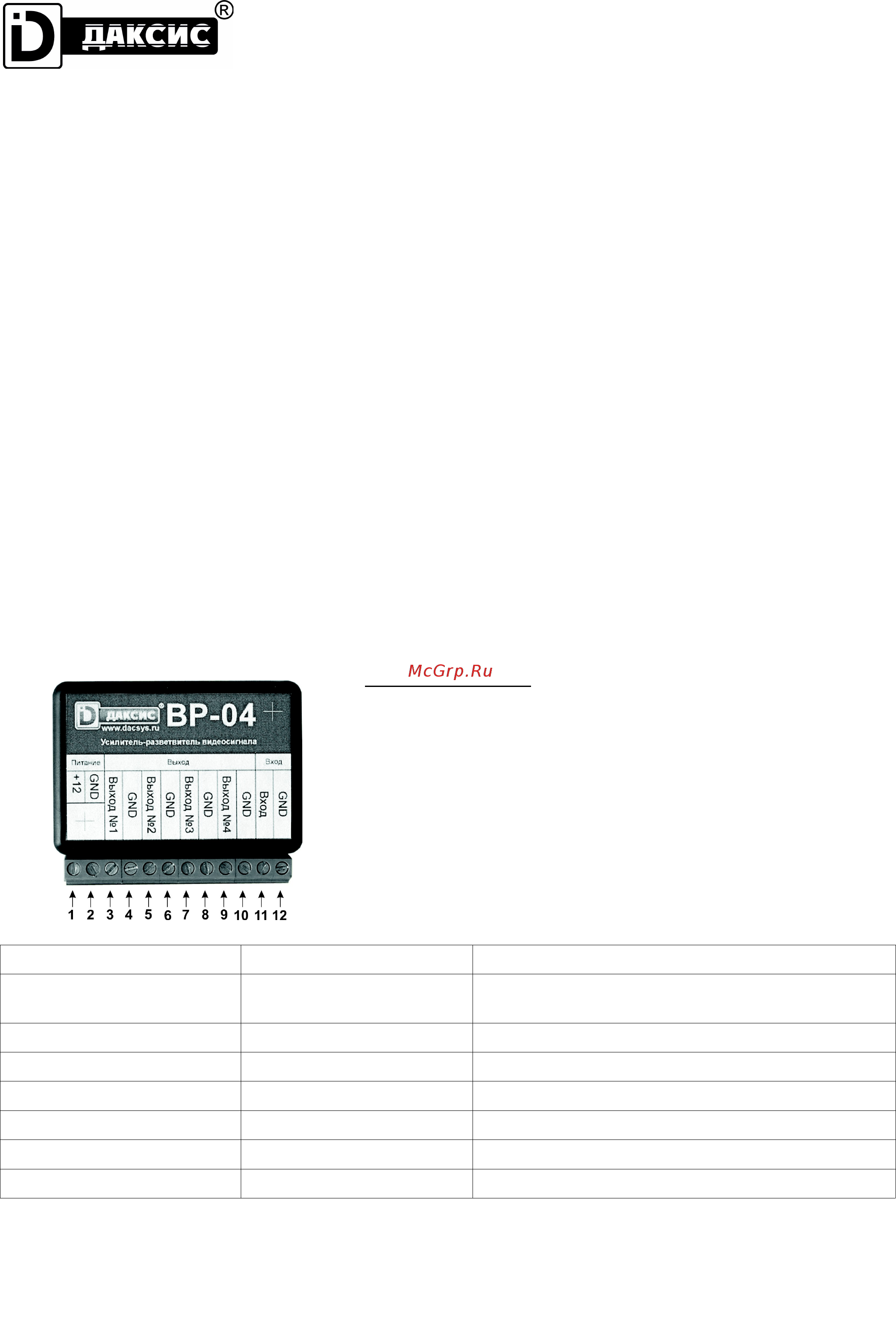

Назначение контактов:
1. Напряжение питания, от +10 до +16 вольт постоянного напряжения.
2. Общий провод источника питания
3. Видеовыход, канал 1
4. Общий провод канала 1
5. Видеовыход, канал 2
6. Общий провод канала 2
7. Видеовыход, канал 3
8. Общий провод канала 3
9. Видеовыход, канал 4
10. Общий провод канала 4
11. Видеовход
12. Общий провод видеовхода
Напряжение питания +10..+16В использовать только источник постоянного напряжения!
Ток потребления 40..100мА зависит от характера нагрузки, длины линии и уровня
видеосигнала
Полоса пропускания 27МГц /25 МГц переключатель DC включен (вверх) / выключен (вниз)
Входное сопротивление 75 Ом / >3 MOm переключатель 75Ω включен (вверх) / выключен (вниз)
Коэффициент усиления 0..12дБ
Напряжение входного сигнала 0.5 .. 1.5 Vp-p
Выходное сопротивление 75 Ом
Климатические условия -10..75°С, влажность 10..85%
Установка видеоусилителя на примере разводки многоквартирного видеодомофона
Видеоусилитель устанавливайте только в местах, защищенных от перепадов температур и повышенной
влажности. Все соединения по цепям передачи видеосигнала длиной более 100мм настоятельно рекомендуется выполнять
коаксиальным кабелем с волновым сопротивлением 75 Ом.
