Подключение внешнего датчика температуры/термометра
1� Выключить устройство [главный выключатель (A)]�
2� Безопасно подключите контактные термометры в соответствии с DIN 12878, класс 2,
или датчик температуры PT 1000 (единственный датчик) к разъему (M)�
3� Включите устройство с помощью главного выключателя (A)�
Датчик температуры PT 1000:
› Отображаемая на дисплее фактическая температура соответствует температуре
среды� На дисплее отображается символ �
Контактный термометр ETS-D5 / ETS-D6:
› Соблюдайте инструкцию по эксплуатации контактного термометра�
Фактическая температура отображается на дисплее� На дисплее отображается символ
�

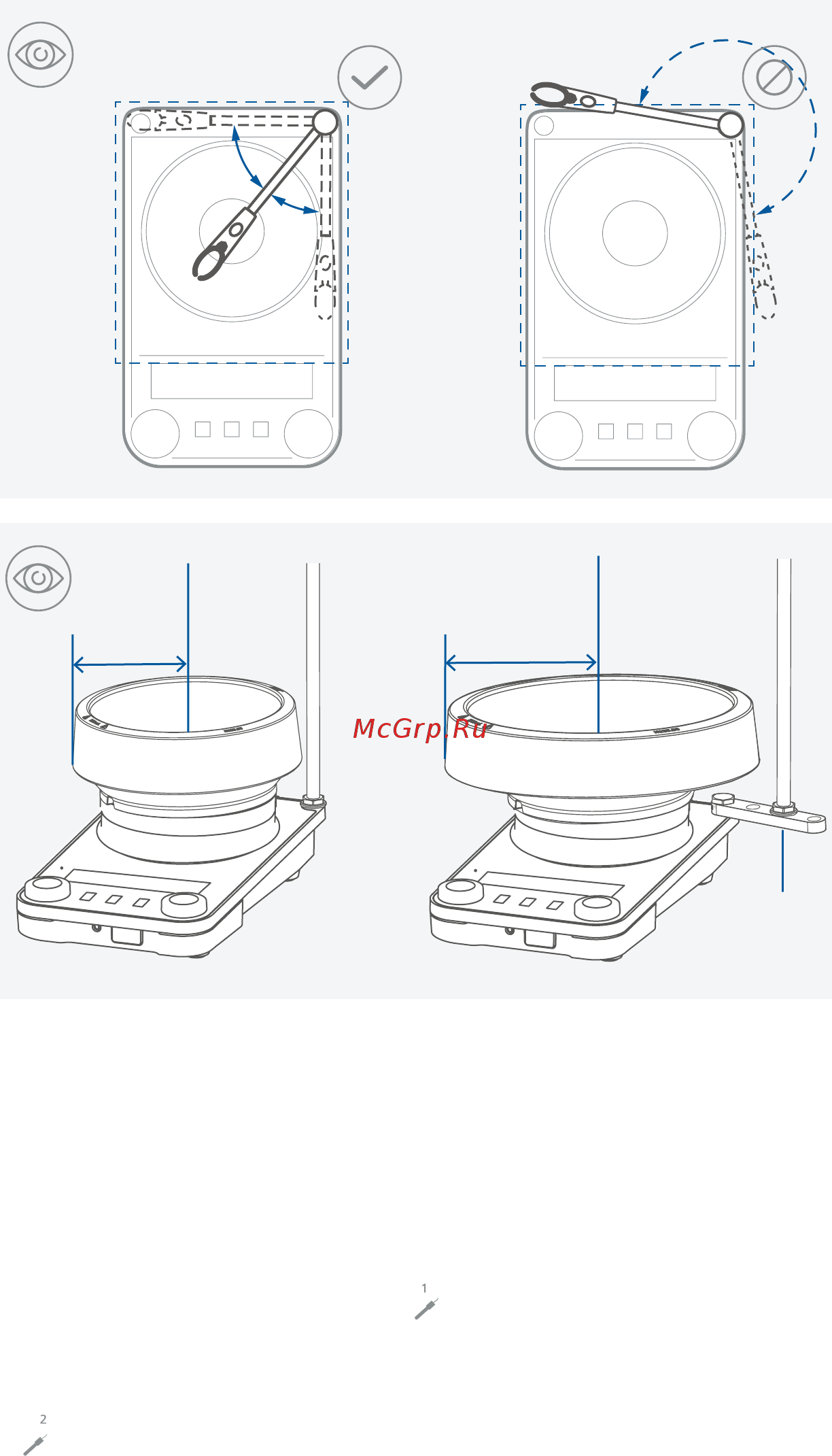

≤ 90 mm
≥ 90 mm
H 16.3
