메뉴 203202 메뉴

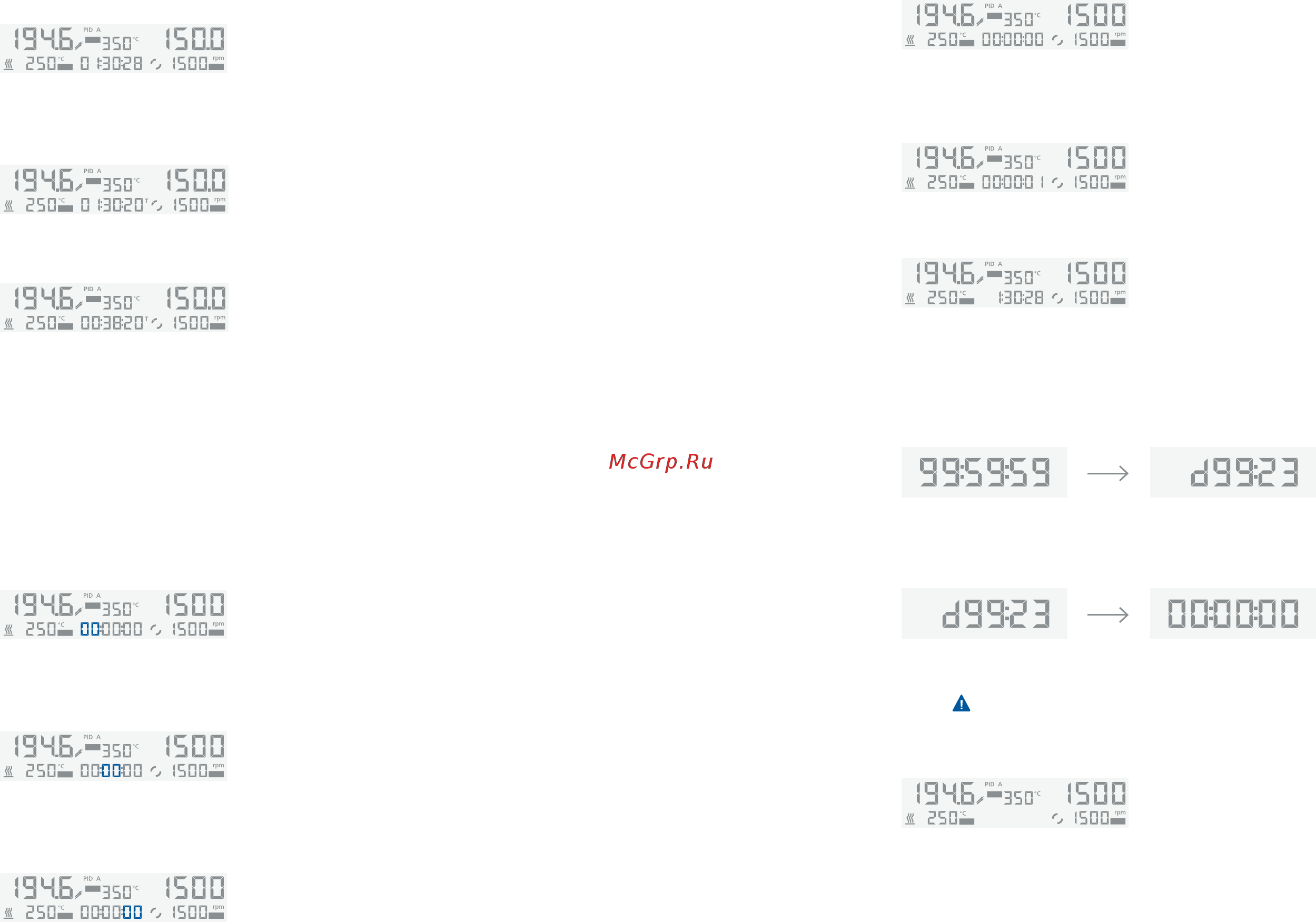

손잡이 (D) 를 돌려 “ss“ 값을 선택합니다. 손잡이 (D) 를
눌러 “ss“ 값을 수락합니다. 이제 시스템이 “타이머“ 모드로
설정됩니다. 타이머를 시작할 준비가 되었습니다.
SET
SET
SAFE
키 (F) 를 눌러 타이머를 시작합니다. 그러면 타이머가
실행되고 시간이 카운트다운됩니다.
SET
SET
SAFE
키 (F) 를 눌러 타이머를 중지합니다(휴식).
SET
SET
SAFE
키 (F) 를 눌러 타이머를 다시 시작합니다.
타이머가 00:00:00 에 도달하면 디스플레이가 깜박이기
시작하고 신호음이 울립니다 (메뉴 설정에 따라).
카운터 모드 (카운트업)
카운터 모드를 선택하려면 모든 값을
00:00:00 으로 설정해야 합니다.
SET
SET
SAFE
손잡이 (D) 를 눌러 “hh“ 값을 수락합니다. 그러면
세그먼트가 자동으로 “mm“ 값으로 이동합니다.
SET
SET
SAFE
손잡이 (D) 를 눌러 “mm“ 값을 수락합니다. 그러면
세그먼트가 자동으로 “ss“ 값으로 이동합니다.
SET
SET
SAFE
손잡이 (D) 를 눌러 “ss“ 값을 수락합니다. 이제 시스템이 “카운터“
모드로 설정됩니다. 카운터를 시작할 준비가 되었습니다.
SET
SET
SAFE
키 (F) 를 눌러 카운터를 시작합니다.
그러면 카운터가 실행되고 시간이 증가합니다.
SET
SET
SAFE
키 (F) 를 눌러 카운터를 중지합니다(휴식).
SET
SET
SAFE
키 (F) 를 눌러 카운터를 다시 시작합니다.
경과된 시간이 100 시간을 초과하면 디스플레이가
시:분:초 모드에서 일:시간 모드로 전환됩니다.
경과된 시간이 100 일을 초과하면 카운터가
00:00:00 으로 재설정됩니다.
참고! ( )
각각의 타이머 / 카운터 상태에서 키 (F) 를 2 초
동안 눌러 타이머 / 카운터를 종료합니다.
SET
SET
SAFE
