인터페이스 및 출력 205204 메뉴
인터페이스 및 출력
/// USB 와 RS 232 인터페이스 호환
이 장치는 RS 232 또는 USB 인터페이스를 통해 실험실 소프트웨어
labworldsoft
®
를 사용하는 컴퓨터로 작동할 수 있습니다.
참고! ( )
소프트웨어에 포함된 사용 설명서 및 도움말 섹션과 함께 시스템
요구 사항을 준수하십시오.
USB 인터페이스
USB (Universal Serial Bus) 는 장치를 PC 에 연결하기 위한 인터페이스 규
격입니다. USB 가 탑재된 장치는 작동 중 PC 에 연결할 수 있습니다 (핫
플러그).
연결된 장치와 해당 속성이 자동으로 인식됩니다. “원격” 모드에서 작
동할 경우와 펌웨어를 업데이트할 때는 labworldsoft
®
와 함께 USB 인터
페이스를 사용하십시오.
USB 장치 드라이버
먼저, www.ika.com/ika/lws/download/usb-driver.zip 에서 USB 인터페이스
와 함께 IKA 장치의 최신 드라이버를 다운로드하고, 설치 파일을 실행하
여 드라이버를 설치합니다. 그런 다음 USB 데이터 케이블을 통해 IKA 장
치를 PC 에 연결합니다. 데이터 통신은 가상 COM 포트를 통해 이루어집
니다. 가상 COM 포트의 구성, 명령 구문 및 명령은 RS 232 인터페이스에
기술되어 있습니다.
직렬 RS 232 인터페이스
구성
› 장치와 자동화 시스템 간의 인터페이스 연결 기능은 DIN 66 020
파트 1 에 따라 EIA 표준 RS 232 에 지정된 신호에서 선택됩니다.
› 인터페이스의 전기적 특성 및 신호 상태의 할당의 경우, DIN 66 259
파트 1 에 따라 표준 RS 232 가 적용됩니다.
› 전송 프로세스: 시작-중지 작업에서 비동기식 문자 전송.
› 전송 유형: 전이중 통신

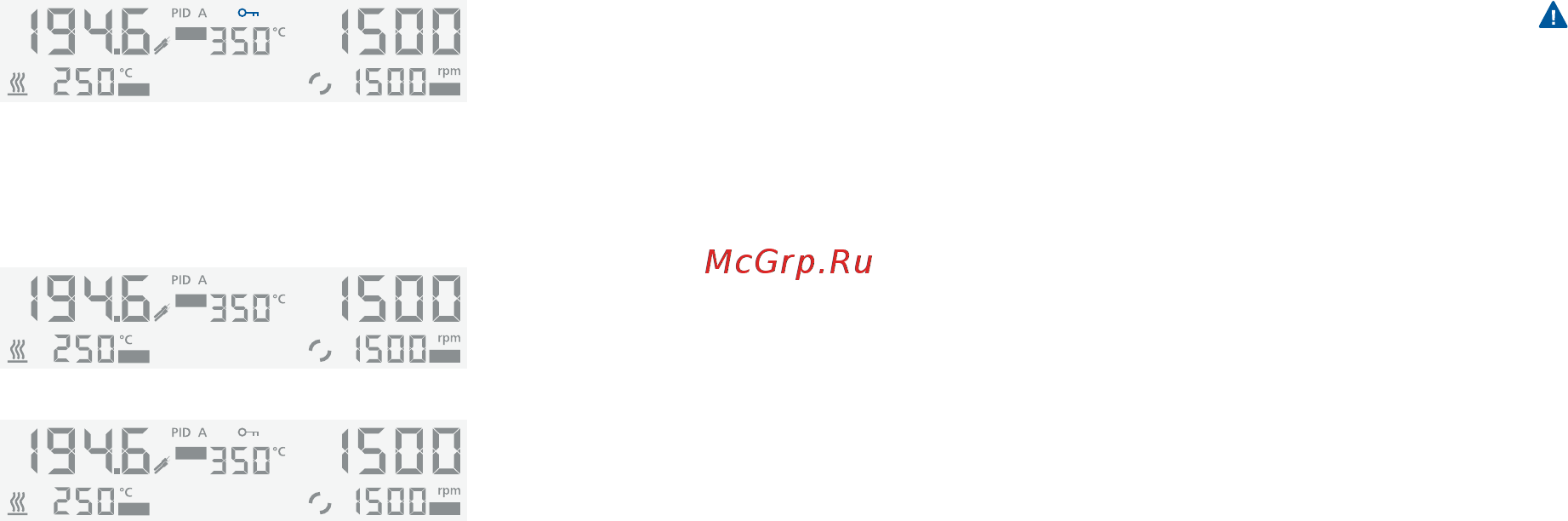

/// 잠금 (G, 15)
“잠금” 키 (G) 를 2초 동안 눌러 장치를 잠그고 잠금을 해제합니다.
장치가 잠겼을 때 다른 키(예: E, F 키)를 누르거나 다른 손잡이(예:
C, D 손잡이)를 돌리면 잠금 키 기호 (15) 가 5번 깜박입니다.
SET
SET
SAFE
전원을 껐다 다시 켜면 장치의 “잠금 해제” 또는 “잠금” 상태가
그대로 유지되며, 이는 작동 모드 B에 중요하게 작용합니다.
SET
SET
SAFE
SET
SET
SAFE
