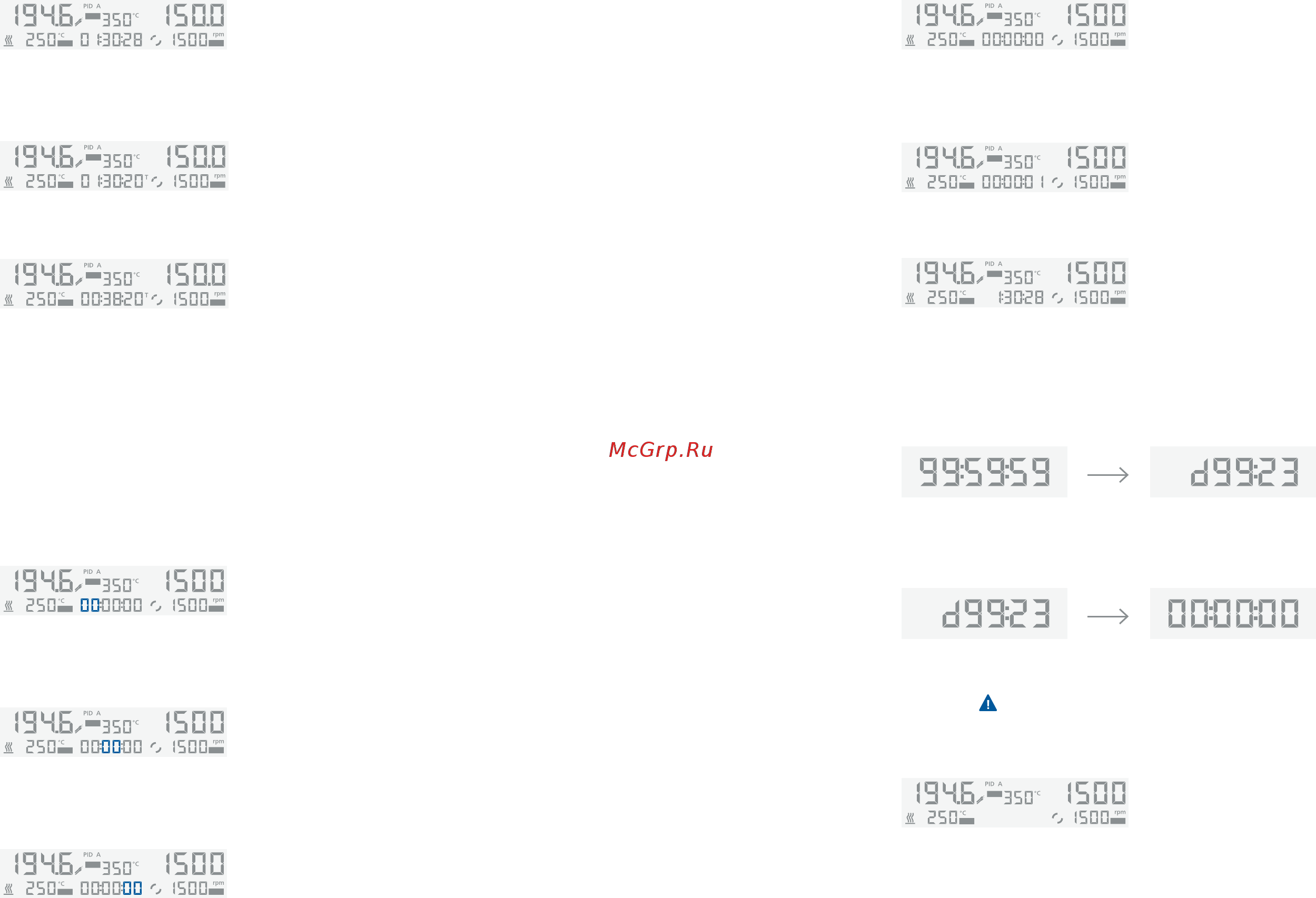

Putar kenop (D) untuk memilih nilai “ss“. Tekan kenop (D)
untuk menerima nilai “ss“ dan secara otomatis sekarang
sistem ada di mode “Timer“. Timer sekarang siap mulai.
SET
SET
SAFE
Tekan tombol (F) untuk menghidupkan timer, kemudian
pencacah aktif dan waktu menghitung mundur.
SET
SET
SAFE
Tekan tombol (F) untuk menghentikan timer (beristirahat).
SET
SET
SAFE
Tekan tombol (F) untuk memulai lagi timer.
Jika timer mencapai 00:00:00, layar akan mulai menyala
dan berbunyi bip (bergantung pada pengaturan menu).
Mode pencacah (hitung maju)
Untuk memilih mode pencacah, Anda harus
mengatur semua nilai ke 00:00:00.
SET
SET
SAFE
Tekan kenop (D) untuk menerima nilai “hh“ dan
secara otomatis segmen melompat ke nilai “mm“.
SET
SET
SAFE
Tekan kenop (D) untuk menerima nilai “mm“ dan
secara otomatis segmen melompat ke nilai “ss“.
SET
SET
SAFE
Tekan kenop (D) untuk menerima nilai “ss“ dan
secara otomatis sekarang sistem ada di mode “Pencacah“.
Pencacah sekarang siap mulai.
SET
SET
SAFE
Tekan tombol (F) untuk menghidupkan pencacah, kemudian
pencacah aktif dan waktu menghitung maju.
SET
SET
SAFE
Tekan tombol (F) untuk menghentikan pencacah (beristirahat).
SET
SET
SAFE
Tekan tombol (F) untuk memulai lagi pencacah.
Jika waktu yang berlalu melebihi nilai 100 jam, layar akan
beralih dari mode hour:minute:second ke mode day:hour.
Jika waktu yang berlalu melebihi nilai 100 hari,
pencacah akan mulai lagi ke 00:00:00.
Catatan! ( )
Pada setiap kondisi timer / pencacah, tekan tombol (F)
selama 2 detik untuk keluar dari timer / pencacah.
SET
SET
SAFE
