IKA ICC control IB R RO 15 eco 0010002474 [10/25] Элементы управления и дисплей

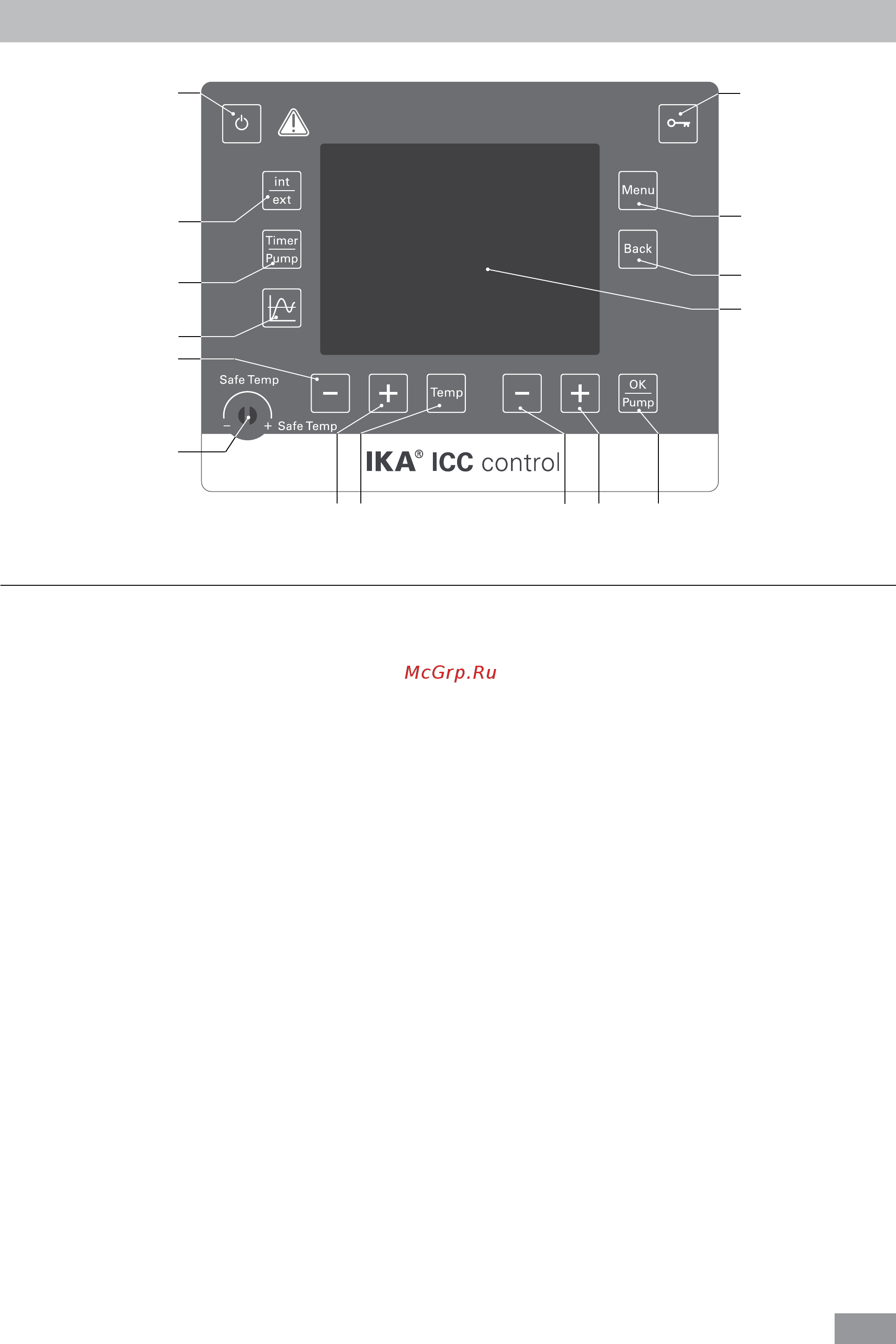

Fig. 3

Элементы управления и дисплей

Поз. Наименование Функция

A Клавиша ВКЛ./ВЫКЛ.:

Используется для включения и выключения термостата�

B Настраиваемая цепь аварийной защиты: Используется для настройки максимально допустимой

D Клавиша «Temp» Позволяет включать/выключать нагрев�

E Кнопка «Temp (+)»: Служит для повышения значения температуры�

F Кнопка «Temp (-)»: Служит для понижения значения температуры�

G Кнопка «OK/Pump»: Служит для запуска и остановки насоса�

Используется для выбора и открытия опций меню�

Используется для подтверждения опций меню�

H Кнопка «Pump (+)»: Служит для увеличения частоты вращения насоса�

Используется для навигации и изменения настроек в меню�

I Кнопка «Pump (-)»: Служит для уменьшения частоты вращения насоса�

Используется для навигации и изменения настроек в меню�

J Клавиша «Menu»: После однократного нажатия отображается опция меню�

После повторного нажатия происходит возврат на рабочий экран�

K Клавиша «Back»:

Возврат к предыдущему уровню меню�

L Клавиша «int/ext»:

Используется для переключения между индикацией и�

регулированием внутренней и внешней температуры�

M Клавиша «Timer/Pump»: Используется для переключения между таймером и данными насоса�

N Клавиша вывода графика: Используется для вывода графика, отображающего соотношение

времени и температуры�

O Клавиша блокировки: Используется для блокировки/разблокировки клавиш и ручек�
