IKA HBC 10 basic 0004135000 [8/22] Внимание
![IKA HBC 10 basic 0004135000 [8/22] Внимание](/views2/1546065/page8/bg8.png)
8

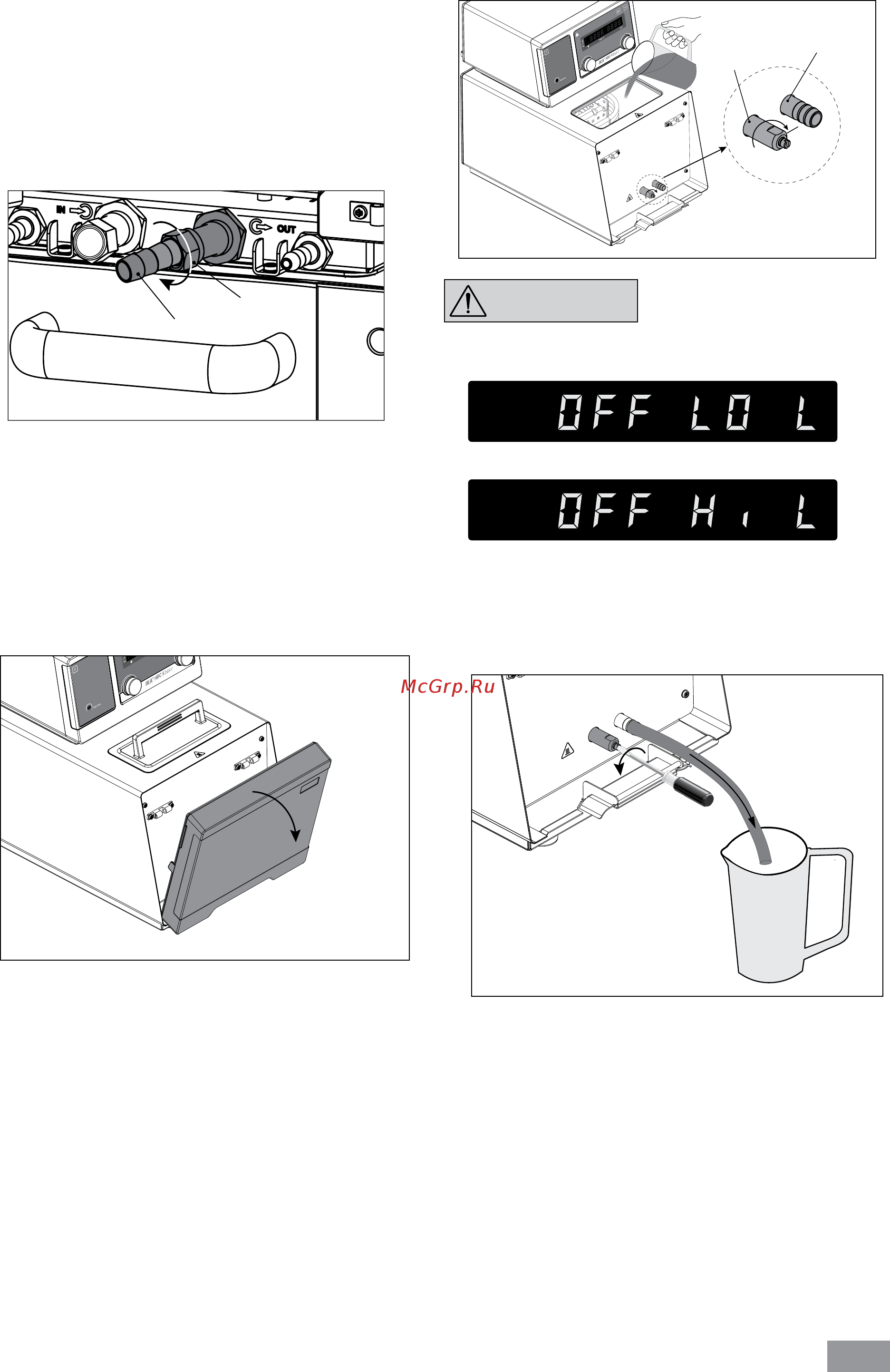

Fig. 11
- Для слива жидкости из ванны подсоедините шланг
к сливному штуцеру и поверните сливной вентиль
против часовой стрелки с помощью шлицевой от-
вертки�
- Подсоедините шланги для циркуляции жидкости
во внешней системе к разъемам M 16 x 1 в соот-
ветствии с обозначениями IN и OUT напрямую
или через штуцеры�
- Привинтите штуцеры с накидными гайками к разъ-
емам IN и OUT� Наденьте шланги (Ду 12) на штуце-
ры� Зафиксируйте шланги с помощью подходящих
хомутов�
Примечание. Учитывайте диапазон температур, при
котором можно использовать шланги� Для горячих
жидкостей мы рекомендуем шланги IKA LT 5.20�
Если внешняя система не требуется, закройте разъ-
емы IN и OUT с помощью имеющихся накидных гаек
и резьбовых пробок�
Штуцер
Накидные гайки
Fig. 8
Fig. 9
• Заполнение и опорожнение:
- Перед заполнением ванны жидкостью откройте пе-
реднюю панель, как показано на следующем рисунке�
- Убедитесь, что закрыт сливной вентиль (конечное по-
ложение по часовой стрелке, см� Fig. 10)�
Внимание! Соблюдайте указания, приведенные в
главе «Ввод в эксплуатацию»�
- Вставьте сетевой штекер в розетку и включите прибор
с помощью сетевого выключателя (2)�
- На дисплее появляется предупреждение о низком
уровне заполнения�
- Откройте крышку (15) и залейте жидкость в ванну�
Fig. 10
Сливной
вентиль
Сливной
штуцер
Конечное
положение
Низкий уровень заполнения (Low level)
Высокий уровень заполнения (High level)
Примечание. Учитывайте
сообщения об уровне запол-
нения, которые появляются
на дисплее:
ВНИМАНИЕ
