Соединение с акустическими системами
Методы соединения
Существует три различных метода соединения P1000 с акустическими системами. Возможность использования того или иного метода зависит от
поддержки этих методов Вашими акустическими системами.
Подключение при помощи одного кабеля (однополосное подключение)
Данная схема подключения является наиболее распространенной и подразумевает использование одного кабе
ля для каждого канала между усилителем и акустической системой.
Подключение при помощи двух кабелей (двухполосное подключение = Bi=wiring)
Здесь каждая акустическая система соединяется с усилителем. Один из кабелей передает низкочастотные ком
поненты сигнала, а другой высокочастотные. Любой усилитель поддерживает схему с двумя кабелями, но аку
стические системы совместимы с данной схемой подключения только в том случае, если они оснащены разъе
мами для двух кабелей (на задней панели акустической системы должны присутствовать две пары разъемов, одна из которых помечена как «HF»
или «High Frequency» (высокочастотный сигнал), а другая «LF» или «Low Frequency». Двухкабельная («biwiring») схема подключения повышает
качество звука, так как разделение высокочастотных и низкочастотных компонент сигнала предотвращает искажения, вызванные взаимодейст
вием высокочастотных и низкочастотных компонент сигнала, передаваемых через один кабель, как в обычных акустических системах.
Имейте в виду, что существуют также акустические системы, оснащенные тремя парами разъемов на задней панели; они предназначены для
подключения по схеме «triwiring», т.е. с использованием трех кабелей.
Схема с двумя усилителями (Bi=amping)
Характеристики Вашей системы можно сделать еще более высокими, скомбинировав схему разделения сигнала с использованием раздельных
усилителей для низких и высоких частот в каждой акустической системе. Для реализации данной схемы Вам потребуются два усилителя.
Однополосное подключение
На задней панели P1000 для каждого канала четко обозначены клеммы акустических
систем. Соедините положительную клемму данного канала на P1000 (красного цвета,
помечена значком «+») с положительной клеммой акустической системы для этого же
канала (например, подключите положительную клемму центрального канала P1000 к
положительному каналу Вашей центральной акустической системы). Аналогичным об
разом, подключите отрицательную клемму усилителя (черная, помечена значком «»)
к отрицательной клемме вашей акустической системы. Если акустическая система
поддерживает двухполосное подключение, но Вы не хотите использовать этот метод,
подключите P1000 к клеммам, помеченным LF или «Low Frequency». На акустических
системах должны быть установлены металлические перемычки, соединяющие низко
частотные клеммы с клеммами высоких частот; при использовании однополосной
схемы подключения не удаляйте эти перемычки.
Выполните приведенные выше инструкции для каждой из акустических систем, обес
печивая корректное подключение акустических систем к выходам P1000. Не обяза
тельно подключать акустические системы ко всем каналам P1000 (например, не име
ет значения, имеется или отсутствует центральная акустическая система).
Двухполосное подключение (Bi=wiring)
Схема двухполосного подключения аналогична однополосной схеме, за ис
ключением того, что положительные клеммы акустической системы и уси
лителя соединяются двумя кабелями. Один из кабелей подключается к ни
жней из двух положительных клемм, расположенных на АС, а другой кабель
следует подключить к верхней положительной клемме. Соединение отри
цательных клемм осуществляется аналогичным образом. Для реализации
схемы двухполосного подключения необходимо удалить металлические пе
ремычки между нижними и верхними клеммами.
Перед началом
работы
Перед тем как подключать
акустические системы убе
дитесь, что P1000 выключен
и отключен от источника пи
тания.

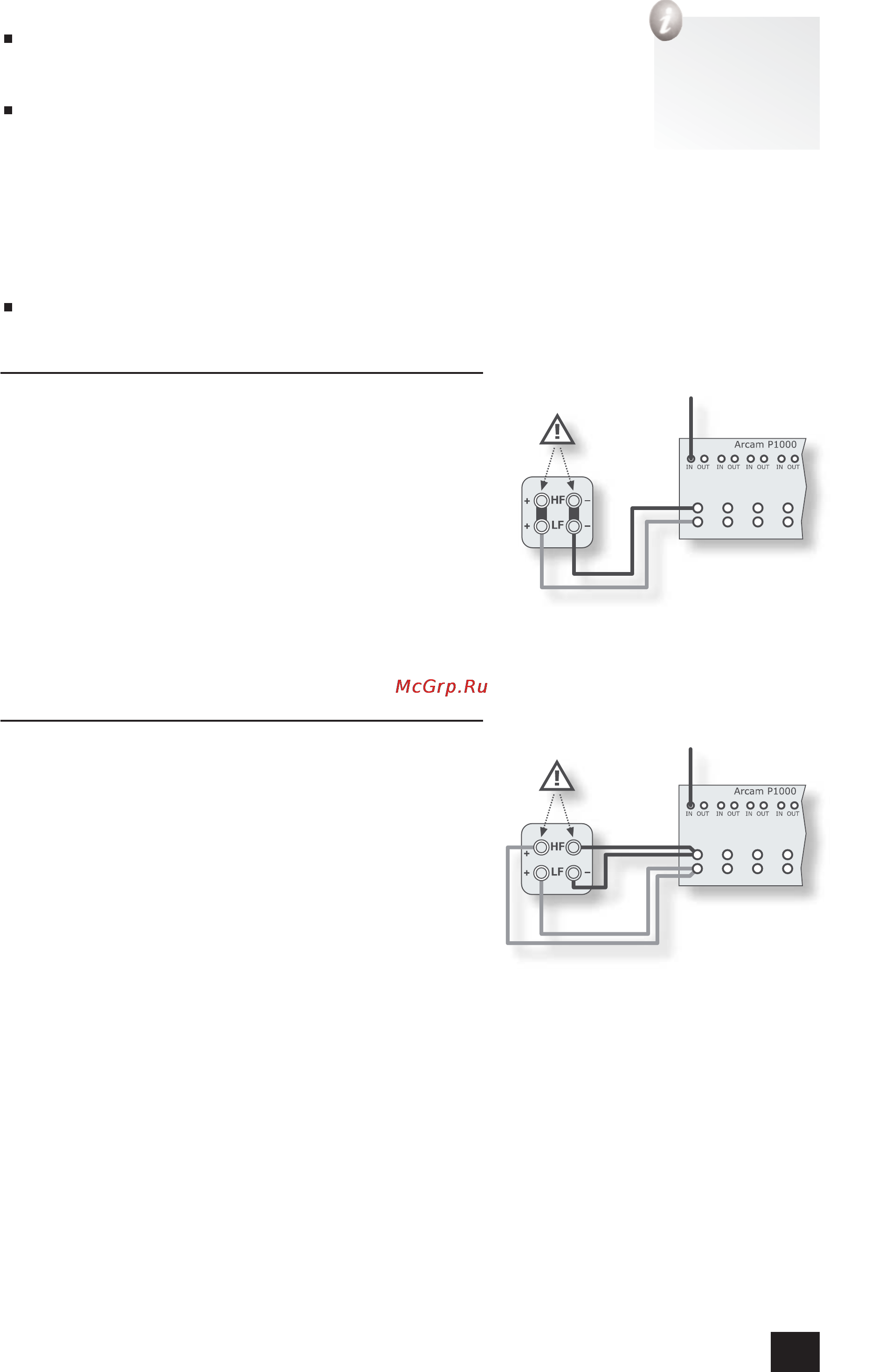

Схема однополосного подключения
P1000 (для наглядности показан только
один канал).
Схема двухполосного подключения
P1000 (для наглядности показан только
один канал).
