Подключение кабелей
колонок
У каждой колонки имеется два кабеля. Один подключается
к отрицательному (-) разъему аппарата и колонки, а другой –
к положительному (+) разъему. Кабели имеют разный цвет,
чтобы их нельзя было перепутать. Подключите черный
кабель к отрицательному (-) разъему, а другой – к
положительному (+) разъему.
1 Снимите приблизительно 10 мм изоляции на конце
кабеля колонки и надежно скрутите оголенные провода
кабелей.
2 Открутите разъем на
колонке.
3 Вставьте оголенный
провод кабеля колонки
в щель на боковой
стороне разъема.
Если вставить провод
в щель на боковой
стороне разъема
трудно, вставьте его в щель на нижней стороне разъема.
4 Затяните разъем.
Подключение вилки штекерного типа (за
исключением моделей для Великобритании,
Европы, Азии и Кореи)
Затяните головку и вставьте вилку штекерного типа в торец
разъема.
Подключение сабвуфера
Для подключения сабвуфера используйте монофонический
штекерный аудиокабель.
Прежде чем подключать сабвуфер, выключите его.
Подключение фронтальных
колонок, поддерживающих
соединение двухканального
усиления

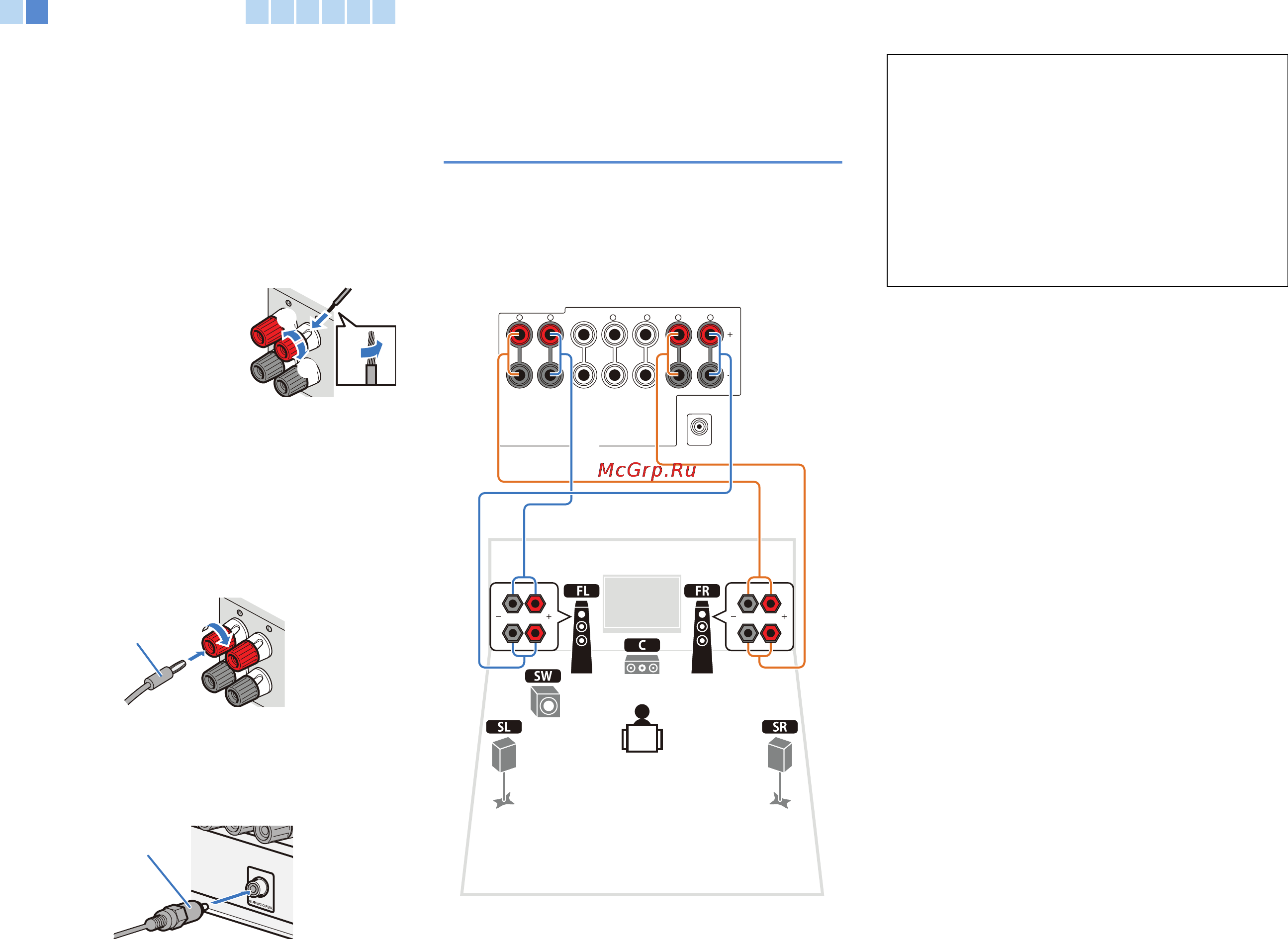

Если используются колонки, поддерживающие соединение
двухканального усиления, подключите эти колонки к
рзъемам FRONT и разъемам SURROUND BACK/ BI-AMP.
Для активации соединений двухканального усиления после
подключения силового кабеля установите для параметра
“BI-AMP” (c. 77) значение “ON” в меню “ADVANCED SETUP”.
FRONT
3
2
4
1
+ (красный)
- (черный)
FRONT
Банановый штекер
Монофонический
штекерный аудиокабель
FRONT CENTER SURROUND
SINGLE
SUBWOOFER
RL R RLL
SURROUND BACK/
BI-AMP
SPEAKERS
Аппарат (вид сзади)
ПРИМЕЧАНИЯ
Перед выполнением соединений двухканального усиления
извлеките перемычки или кабели, соединяющие
низкочстотный и высокочастотный динамики. Если не
выполняются соединения двухканального усиления, перед
подключением кабелей колонок убедитесь, что перемычки
или кабели подключены. Подробнее смотрите инструкцию
по эсплуатации колонок.
При выполнении двухканальных подключений тыловые
колонки окружающего звучания недоступны.
1 2
Подключение колонок
3 4 5 6 7 8
