Deca JOB 220 LAB [3/56] Seleziona il processo di saldatura mig mma tig lift
![Deca JOB 522 LAB [3/56] Seleziona il processo di saldatura mig mma tig lift](/views2/1546910/page3/bg3.png)
3
950678/2-03 10/10/18

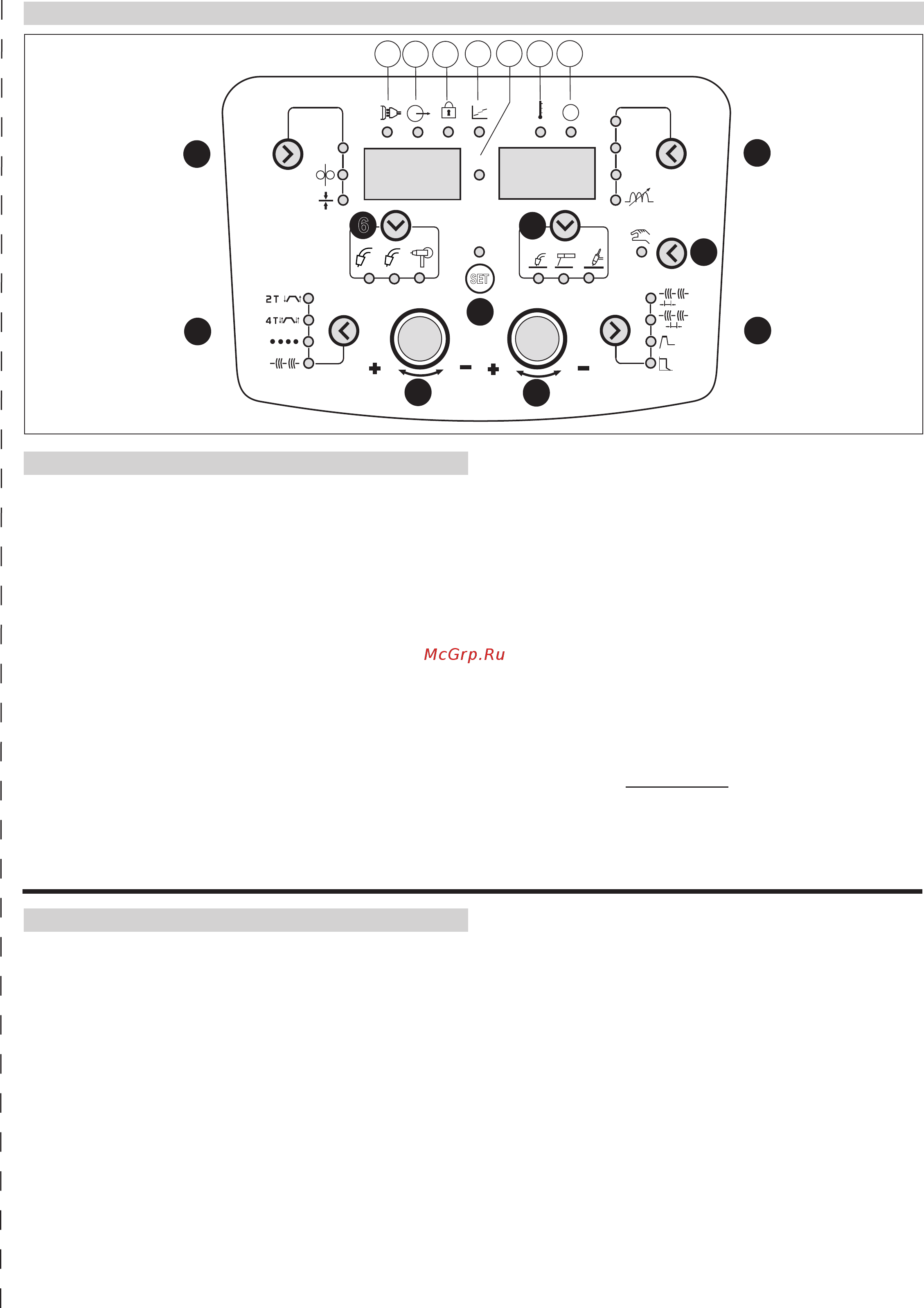

Descrizione segnalazioni
1a Saldatura MIG
1b Saldatura ad elettrodo MMA
1c Saldatura TIG
2a Accesosso: visualizzazione del programma prescelto.
Lampeggiante: selezione in corso del tipo di materiale, gas di
protezione, diametro del lo.
3a Corrente di saldatura (Amp). Attivo nei processi MIG sinergici e manuali,
MMA, TIG.
3b Velocità del lo (m/min). Attivo nei processi MIG sinergici e manuali.
3c Spessore del materiale (mm). Attivo nei processi MIG sinergici.
4a Tempo di saldatura / tempo di pausa (sec). Attivo nella saldatura MIG a
punti e stitch.
4b Tensione di saldatura (Volt). Attivo nei processi MIG sinergici e manuali.
In modalità sinergica se modichi la tensione di saldatura variano anche
gli altri parametri collegati.
4c Aggiustaggio della tensione di saldatura (Volt) (-5-Aut-+5). Attivo nei
processi MIG sinergici. Non modica gli altri parametri.
4d Valore dell’induttanza (-1-Aut-+1) Attivo nei processi MIG sinergici e
manuali.
5a Acceso:saldatura in modalità non sinergica.
Spento: saldatura in modalità sinergica.
6a Torcia 1 (normale o con regolazione velocità lo).
6b Torcia 2 (normale o con regolazione velocità lo)
6c Torcia Spool gun.
7a Saldatura in modalità 2 tempi.
7b Saldatura in modalità 4 tempi.
7c Saldatura in modalità puntatura. Occorre regolare il tempo di saldatura.
7d Selezione saldatura in modalità stitch. Occorre regolare il tempo di
saldatura e di pausa.
8a Regolazione del tempo di puntatura (sec).
8b Regolazione del tempo di pausa (sec).
8c Regolazione hot start MMA (0 - 100).
8d Regolazione Arc Forc MMA (0 - 100).
9 Macchina accesa.
10 Presenza di tensione alle prese di saldatura.
11 Tastiera bloccata (vedi funzioni di servizio).
12 Segnala che la macchina si trova ad operare in un punto intermedio fra
la saldatura “short arc” e la saldatura “spray arc” (zona globulare). La
coppia di valori scelti per la saldatura (Amp, Volt) possono generare archi
instabili e spruzzi.
13 Segnala che le grandezze visualizzate nei display (Amp, Volt) sono
quelle utilizzate nell’ultima saldatura. Il led si attiva al termine di ogni
saldatura.
14 Protezione termica attiva. Se superi il servizio di saldatura “X” riportato
nella targa tecnica un protettore termico interrompe il lavoro prima che la
saldatrice sia danneggiata.
15 Sovraccarico del motore del traina
lo. Il motore del trainalo è sottoposto
ad uno sforzo eccessivo La macchina si ferma per 10 secondi.
(messaggio E61). E’ opportuno ridurre la pressione del rullino trainalo e
vericare la scorrevolezza del lo nella torcia.
V
s
V
+/-
V
t1
t2
m/min
1
2
A
SET
HOLD
M
a
b
c
a
b
c
a
b
c
d
a
b
c
d
a
b
c
d
a
b
c
d
a
b
c
d
a
b
c
10
11
12
13
14
15
4
5
3
1
9
2
8
7
6
L
R
a
a
Descrizione comandi
Una volta che hai eseguito tutti i passi della messa in funzione, accendi la
saldatrice, apri la valvola del gas di protezione e procedi nelle regolazioni
seguendo l’ordine tenuto nella descrizione dei comandi.
1) Seleziona il processo di saldatura MIG / MMA / TIG LIFT
2)Selezionatipomateriale,gasdiprotezione,diametrodello
TAB.99
¾ Premi il tasto “SET” per 3 secondi. Illed5adeveesserespento.
¾ Imposta la sigla del programma corrispondente al tipo di materiale e gas di
protezione (Manopola “L”).
¾ Imposta il diametro del lo di saldatura (Manopola “R”).
¾ Premi il tasto “SET” per 3 secondi per confermare la scelta. Una pressione
breve del tasto “SET” visualizza la combinazione che hai impostato.
3) Regola uno dei parametri interdipendenti
¾ Regola a tua scelta: spessore del materiale, corrente di saldatura, velocità
lo (Tasto 3 + “L”), oppure: tensione di saldatura (tasto 4 + “R”).
L Nel funzionamento sinergico tutti i parametri di saldatura sono collegati
fra di loro per facilitare la regolazione della macchina.
4)Aggiustaggiodellatensionedisaldaturaedelvalore
d’induttanza
¾ Aggiusta i due parametri se è necessario per una buona saldatura (tasto
4 + “R”).
L L’aggiustaggio della tensione di saldatura (led 4c) non farà variare gli altri
parametri interdipendenti.
5) Saldatura in modalità non sinergica
¾ Premi il tasto 5 (led 5a acceso; messaggio “no Syn”).
In modalità “manuale” disattivi l’interdipendenza fra i parametri: tipo di
materiale, gas di protezione, diametro del lo.
L Con la macchina in modalità “manuale” non puoi cambiare la selezione
fatta nel passo (2).
Reset del singolo programma
La macchina mantiene in memoria le modiche che apporti ad ogni
programma.
Per ritornare alla regolazione di fabbrica premi il tasto “SET” per 10
secondi (Messaggio “reset”)
IT Guida rapida
