Devilbiss Advance HD ADV-GP510-13 [9/17] Замена и техническое обслуживание деталей
© 2013 Finishing Brands UK Ltd. 9
Замена и техническое
обслуживание деталей
ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ ВОЗДУШНОГО
КЛАПАНА
Обслуживание воздушного клапана
Основания для обслуживания воздушного клапана:
A) Неправильное функционирование воздушного
клапана (возможная потребность в очистке).
B) Текущее техническое обслуживание.
C) Утечка воздуха (рекомендуется замена, см. стр. 10).

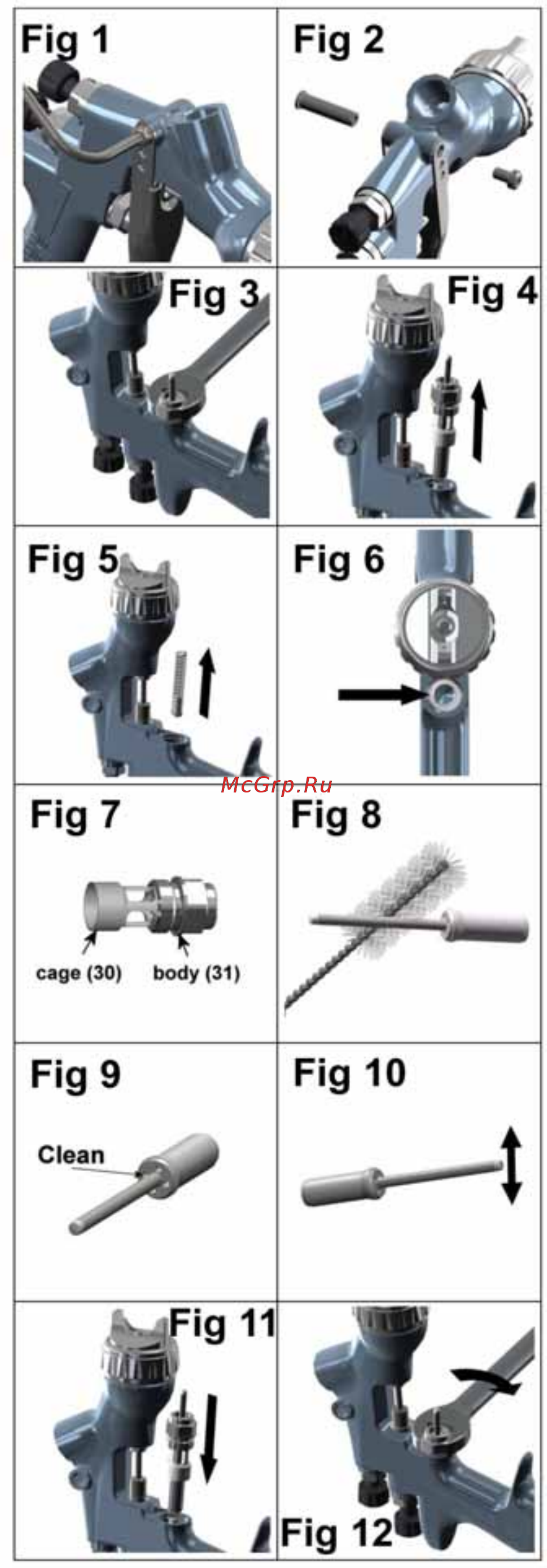

1. Снимите пусковое устройство с помощью
поставляемого инструмента (57) или ключа TORX T20.
(См. рис. 1 и рис. 2.)
2. Вывинтите воздушный клапан
с помощью гаечного
ключа на 14 мм (59). (См. рис. 3.)
3. Выньте воздушный клапан, взяв его за шток. (См. рис.
4.)
4. Снимите пружину с пружинной подушкой. (См. рис. 5.)
5. НЕ ВЫНИМАЙТЕ ЗАДНЕЕ УПЛОТНЕНИЕ (35) ИЗ
КОРПУСА КРАСКОРАСПЫЛИТЕЛЯ. (См. рис. 6.)
6. НЕ ВЫНИМАЙТЕ ПЛАСТМАССОВУЮ ОБОЙМУ ИЗ
КОРПУСА ВОЗДУШНОГО КЛАПАНА – ЭТО МОЖЕТ
ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ОБОЙМЫ. (См.
рис. 7.)
7. ПРОИЗВЕДИТЕ ОЧИСТКУ.
a. Удалите все наросты краски. (См. рис. 8.)
b. Все 4 отверстия тарелки должны быть чистыми.
(См. рис. 9.)
c. Шток должен свободно перемещаться в тарелке.
(См. рис. 10.)
d. Шток должен перемещаться в отверстии обоймы с
небольшим сопротивлением (из-за уплотнения).
e. Заднее уплотнение должно выглядеть чистым и
находиться на своем месте
в отверстии. (См. рис.
6.)
f. Если какое-либо из вышеприведенных требований
не может быть выполнено, замените воздушный
клапан. (См. раздел «Замена воздушного клапана»
на стр. 10.)
8. Замените пружину, следя за тем, чтобы сначала вошел
конец с пластмассовым вкладышем подшипника.
(См. рис. 5.)
9. Вставьте узел воздушного клапана в
краскораспылитель и осторожно пропустите
его над
пружиной и через заднее уплотнение. (См. рис. 11.)
10. Затяните узел воздушного клапана сначала от руки, а
затем с помощью гаечного ключа на 14 мм (59).
(См. рис. 12 и рис. 3).
11. Замените пусковое устройство. (См. рис. 2 и рис. 1.)
12. Если через краскораспылитель происходит утечка
воздуха, то может потребоваться замена воздушного
клапана. (См.
раздел «Замена воздушного клапана».)
