АКСЕССУАРЫ

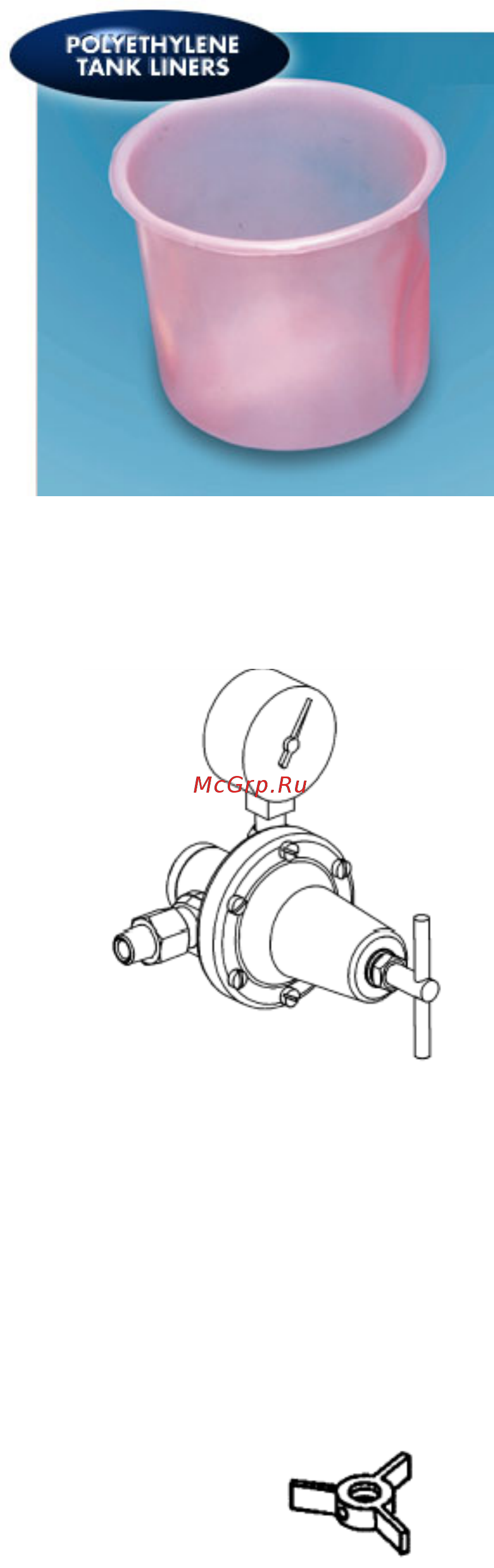

Вставки в бак PT-78-K10 и PT-78-K60.
Сформованные из полиэтилена специальные
вставки в бак, чтобы уменьшить время на
промывку бака при частой смене цвета.
Вставки довольно жесткие и могут
многократно использоваться со всеми
материалами, которые являются совместимыми
с полиэтиленом. (Доступны в наборах по 10 и
60 штук).
Воздушный регулятор PT-413.
Используются, чтобы преобразовать баки из
одинарных регулируемых (только материал), в
двойные регулируемые (материал и воздух).
Применяется при использовании мобильных
воздушных компрессоров или там, где воздушные
линии не доступны для регулирования давления.
Шаровые краны.
Чтобы добавлять шаровые краны к воздушному входному штуцеру, удалите адаптер
(27). Замените кранами моделей VA-5432-K (NPS) или VA-5427-K (BSP)
Шаровой кран управления потоком материала VA-527 SS.
Устанавливается вместо адаптера (16), на герметизирующую ленту резьбы. Его
применение упрощает присоединение материальных шлангов.
Крыльчатка QMS-79 (опция).
Применяется с легковязкими или водносодержащими
материалами, когда есть проблемы с их перемешиванием.
